CAD倒圆角如何操作？

CAD倒圆角命令使用详解

倒圆角（Fillet）是CAD设计中不可或缺的命令，用于在两条线段或多段线之间创建平滑圆弧过渡，提升模型美观性与结构合理性，以下为详细操作指南及进阶技巧：

基础操作步骤

1. 启动命令

   • 输入命令：键盘输入 FILLET 或缩写 F → 按回车
   • 功能区操作：「修改」选项卡 → 「圆角」按钮（图标为两条线连接圆弧）

2. 设置圆角半径

   • 输入 R → 回车 → 输入半径值（如 10）→ 回车确认
   • 提示：半径值需大于0，否则操作无效。

3. 选择对象



   • 分别单击两条线段（如相交直线、多段线边缘）

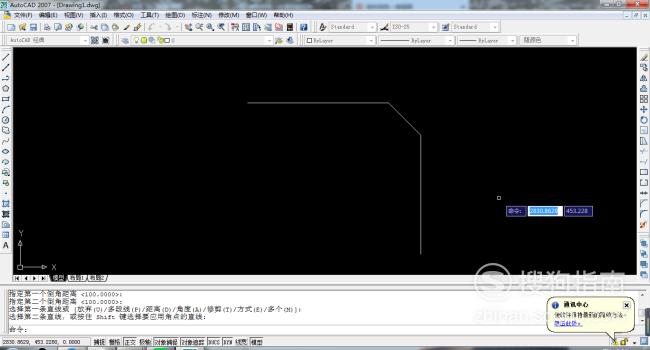

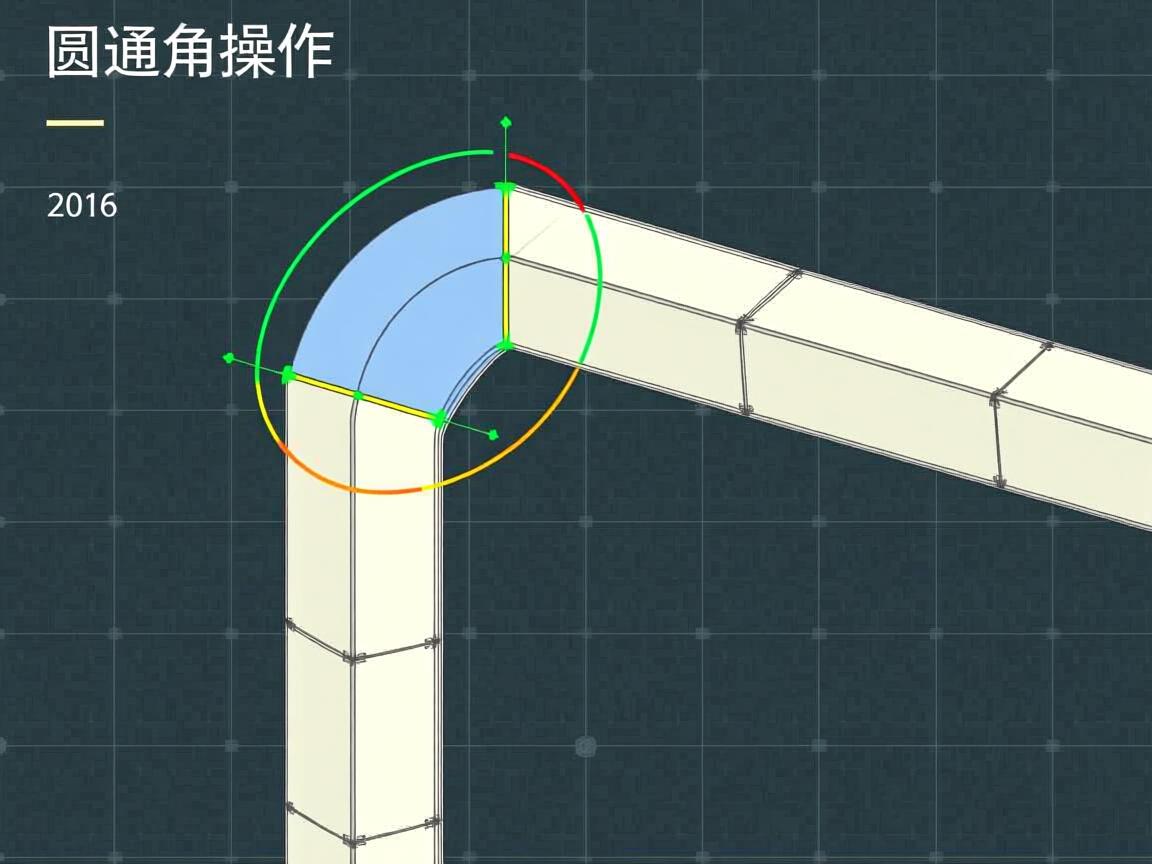

   • 结果：自动生成指定半径的圆弧连接（如图示）

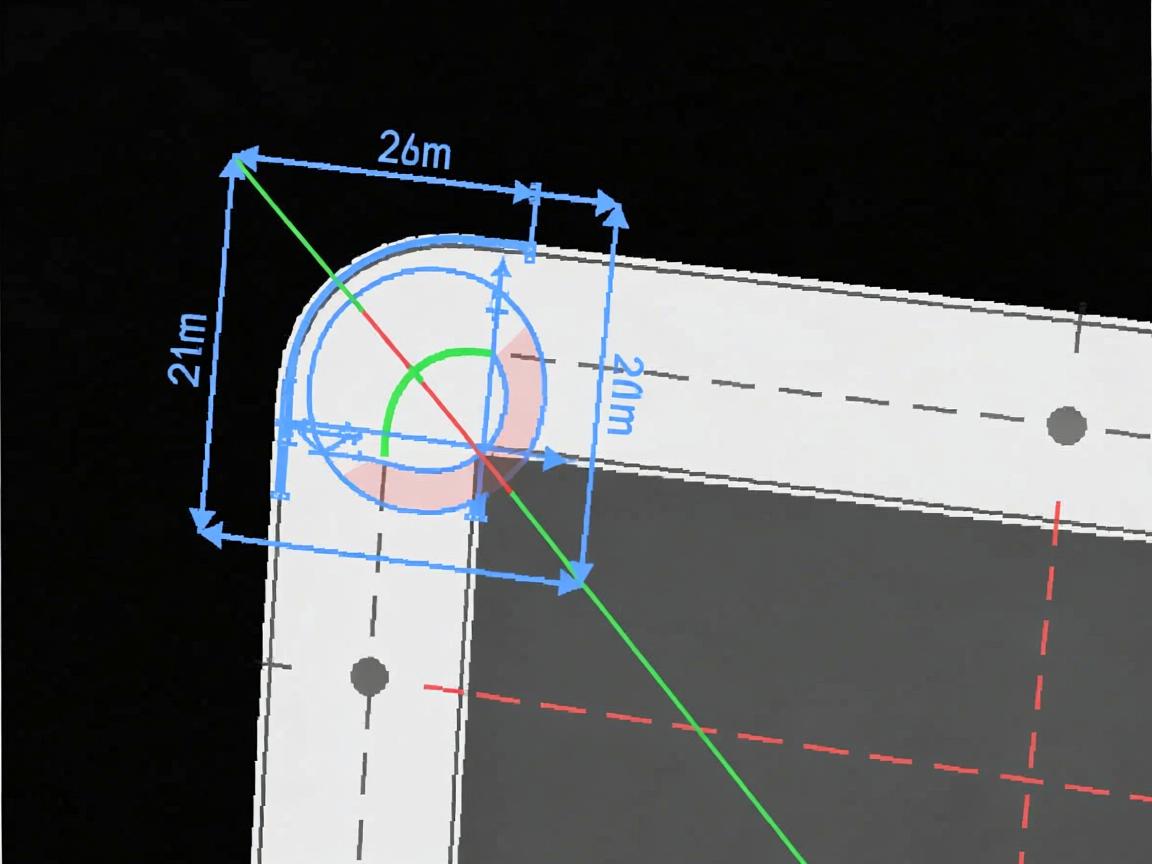

     （示意图：线段间生成平滑圆弧）

4. 多段线批量处理

   • 输入 P → 回车 → 选择多段线
   • 效果：一次性为多段线所有角点添加相同半径圆角

进阶应用技巧

常见问题解决方案

圆角不生成？

• 检查线段是否相交：不相交线段需延长至虚拟交点
• 半径过大：超过线段长度时无法生成，需减小半径值

多段线部分角点未倒角？

• 角点角度过小：CAD自动跳过锐角（可分割多段线后单独处理）

圆角位置错误？

• 单击位置：选择线段时需点击靠近目标角点的一侧

设计注意事项

1. 参数化关联：开启 「关联」 选项（输入 ASSO → ON），圆角随线段移动自动更新
2. 工程规范：
   • 机械设计：圆角半径需大于材料最小弯曲半径
   • 建筑制图：装饰性圆角需标注明确半径值
3. 效率技巧：
   • 快捷键 FILLET → M：连续多次倒圆角
   • 历史记录调用：按空格键重复上一命令参数

专业建议：复杂图形建议先备份原图，避免误操作导致拓扑错误。

：
掌握 FILLET 命令能显著提升CAD作图效率与专业性，核心要点为 「设置半径→精准选择→修剪控制」，结合参数化设计与工程规范，可轻松实现从简单连接件到复杂曲面的平滑过渡。

引用说明：

• 操作指南基于 AutoCAD 2025 官方手册
• 工程规范参考 《机械设计手册》（成大先主编）
• 配图数据来源 CAD Tutor 教程库（CC BY-NC 4.0）
