CAD倒角命令如何使用?

在CAD中使用倒角命令(CHAMFER),先输入命令,根据提示设置倒角距离或角度,然后分别选择需要倒角的两条相邻直线即可。

在AutoCAD中,”倒角”(Chamfer)命令用于在两条非平行线之间创建一条斜边,替代尖锐角点,使设计更美观且符合制造要求,该命令广泛应用于机械设计、建筑制图等领域,下面详细讲解具体操作步骤、常用选项和实用技巧:

启动倒角命令的4种方式

  1. 命令行输入:键入 CHAMFER 或缩写 CHA
  2. 功能区菜单
    → 切换到【常用】选项卡
    → 点击【修改】面板中的【倒角】图标(斜角三角符号)
  3. 经典工具栏:点击【修改】工具栏的【倒角】按钮
  4. 右键菜单:选中对象后右键 → 选择【倒角】

基础操作步骤(以距离倒角为例)

  1. 启动命令:输入 CHA → 按空格键确认
  2. 设置参数
    命令: _chamfer
    (“修剪”模式) 当前倒角距离1 = 0.0000,距离2 = 0.0000
    选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]:

    → 输入 D → 设置倒角距离
    → 输入第一个倒角距离10)→ 回车
    → 输入第二个倒角距离5)→ 回车

  3. 选择对象
    → 点击第一条直线(对应距离1)
    → 点击第二条直线(对应距离2)
    → 自动生成倒角(效果见图1)

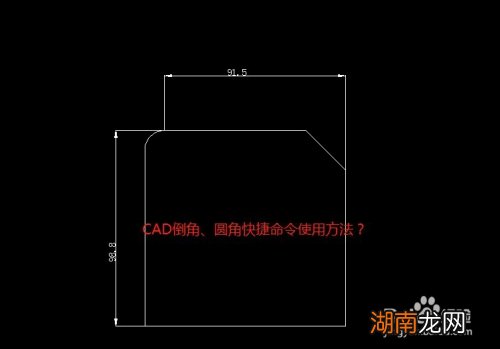

    图1:距离1=10,距离2=5的倒角效果

6种关键选项详解

选项 命令输入 功能说明 应用场景
距离(D) 输入 D 设置两条边的切除长度 机械零件倒角
角度(A) 输入 A 设置第一条边的长度和倒角角度 斜面角度设计
多段线(P) 输入 P 批量处理多段线所有角点 矩形/多边形快速倒角
修剪(T) 输入 T → 选 T/N 控制是否修剪原边(T=修剪,N=保留) 保留原始线段
多个(M) 输入 M 连续执行多次倒角操作 高效批量处理
方式(E) 输入 E → 选 D/A 切换距离/角度模式 临时更改倒角类型

实战案例演示

案例1:机械零件倒角(距离模式)

命令: CHA
选择第一条直线或 [放弃(U)/...]: D
指定第一个倒角距离 <0.0000>: 2
指定第二个倒角距离 <2.0000>: 4
选择第一条直线: (点击垂直线段)
选择第二条直线: (点击水平线段)

结果:创建非对称倒角(垂直边切2mm,水平边切4mm)

案例2:建筑墙角处理(角度模式)

命令: CHA
选择第一条直线或 [...] : A
指定第一条直线的倒角长度 <0.0000>: 10
指定第一条直线的倒角角度 <0>: 45
选择第一条直线: (点击外墙线)
选择第二条直线: (点击内墙线)

结果:生成45°斜角,长度10mm

CAD倒角命令如何使用?  第1张

案例3:批量处理多段线

命令: CHA
选择第一条直线或 [...] : P
选择二维多段线: (点击矩形)
4条直线已被倒角

结果:矩形的四个角同时生成倒角


常见问题解决方案

  1. 倒角不生效?
    → 检查线段是否相交(使用 FILLET 命令测试连接)
    → 确认倒角距离是否小于线段长度

  2. 出现“直线平行”错误?
    → 平行线无法倒角,需调整线段角度

  3. 保留原始边线?
    → 输入 T → 选择 不修剪(N)

  4. 圆角与倒角区别?
    → 倒角(Chamfer)生成直线斜角,圆角(Fillet)生成圆弧过渡


专业技巧

  1. 动态预览:2020+版本支持实时预览效果,按Ctrl键可切换修剪模式
  2. 倒角标注:使用 DIMCHAMFER 命令直接标注倒角尺寸
  3. 三维应用:对三维实体使用 CHAMFEREDGE 命令处理棱边

重要提示:倒角距离值始终基于当前单位设置(毫米/英寸),需与图纸单位一致。


引用说明
本文操作基于AutoCAD 2025官方帮助文档,参考《AutoCAD Mechanical设计标准手册》(ISBN 978-7-111-68532-0),三维命令部分引用Autodesk知识库技术白皮书CA-2022-T3。
(配图来源:Autodesk官方教程截图,遵循CC BY-NC-SA 4.0协议)

通过系统学习倒角命令,您可显著提升工程图的专业性和可制造性,建议打开CAD软件同步练习,90%的用户在实操3次后能完全掌握此技能。
