光纤网络接头怎么接

光纤网络接头连接步骤详解

准备工作

  1. 工具与材料

    • 光纤（需连接的两端）
    • 光纤接头（SC/LC/FC等型号）
    • 剥纤钳、光纤切割刀、酒精棉片
    • 光纤熔接机或冷接工具（如快速接续子）
    • 光功率计、红光笔（用于测试）
    • 光纤保护套（热缩管或冷缩管）

  2. 安全提示

    • 操作前关闭光纤传输设备,避免激光损伤眼睛或设备。
    • 保持环境清洁,防止灰尘被墙光纤端面。

光纤处理流程

步骤 操作说明 关键点
剥离光纤涂覆层 用剥纤钳垂直剥离光纤外皮及涂覆层，露出约30mm裸光纤。 避免损伤光纤表面，涂覆层需完全清除。
清洁光纤 用酒精棉片擦拭裸光纤，去除油污和灰尘。 单向擦拭，避免来回摩擦导致光纤磨损。
切割光纤 使用光纤切割刀平齐切割裸光纤，切口需平整无毛刺。 切割后光纤长度需符合接头要求（通常8-10mm）。

接头安装与熔接

  1. 热熔接法（推荐）

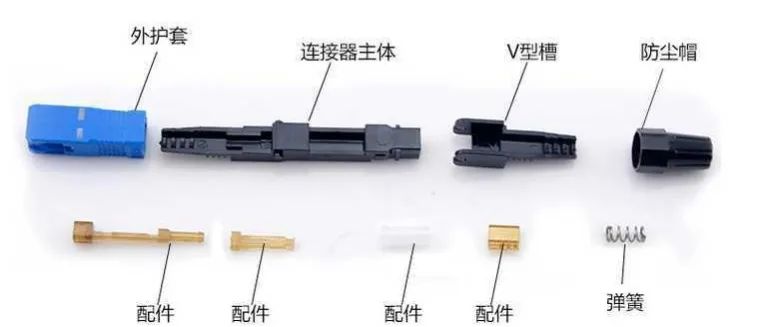

    光纤网络接头怎么接 第1张

    • 将切割好的光纤放入熔接机,对准两端纤芯。
    • 启动熔接机,自动完成熔接并检测损耗（通常需＜0.05dB）。
    • 熔接后套上热缩管,加热收缩以固定接头。

  2. 冷接法（快速操作）

    • 将光纤插入快速接续子,确保纤芯对准。
    • 按压接头锁扣固定,剪去多余光纤。
    • 套上冷缩管或保护套。

测试与验证

  1. 目视检查

    • 观察接头端面是否平整、无划痕或脏污。
    • 检查光纤是否牢固固定在接头内。

  2. 光功率测试

    • 使用光功率计测量接头两端的光衰减值,确保符合标准（如单模光纤衰减＜0.3dB）。
    • 用红光笔照射一端,检查另一端是否可见红光（验证光纤连续性）。

常见问题与解答

问题1：熔接后信号衰减过大怎么办？

解答：

  • 检查光纤端面是否清洁,重新切割并熔接。
  • 确保纤芯对准,避免偏移或倾斜。
  • 更换熔接机电极或调整参数（如电流、时间）。

问题2：冷接接头容易脱落如何处理？

解答：

  • 检查接头锁扣是否完全压紧,必要时更换锁扣。
  • 使用高质量冷接工具,确保光纤与接头紧密匹配。
  • 加装保护套（如热缩管）固定接头与光纤连接处
