光电成像没图像处理技术
光电成像技术
基本原理

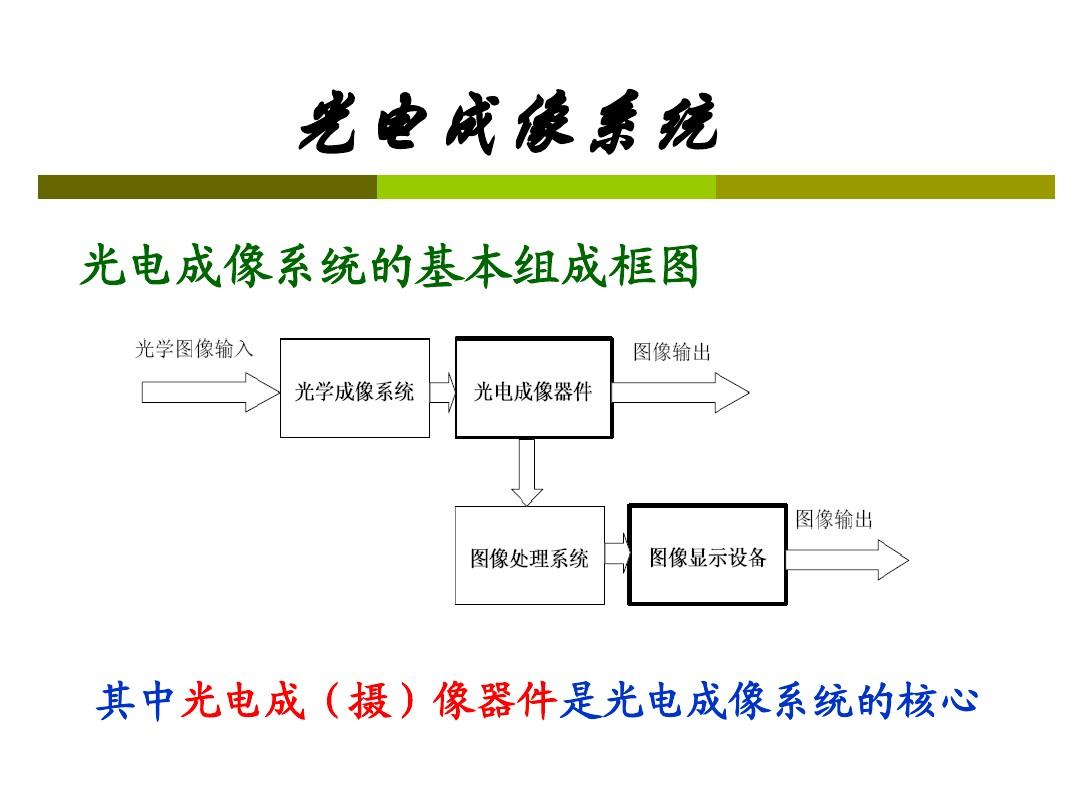

光电成像是通过光电传感器将光学信号（如光线）转换为电信号的过程，核心器件包括电荷耦合器件（CCD）或互补金属氧化物半导体（CMOS）图像传感器，光线通过镜头聚焦到传感器表面，光子被半导体材料吸收后产生光生电荷，经过模数转换（ADC）形成数字图像。
关键技术
| 技术类别 | |
|---|---|
| 传感器类型 | CCD（高画质、低功耗） vs. CMOS（高速、集成度高、成本低） |
| 分辨率 | 单位面积像素数量（PPI），决定图像细节表现 |
| 灵敏度 | 量子效率（QE），表示传感器对光的吸收能力 |
| 噪声控制 | 暗电流噪声、热噪声抑制，通过冷却或算法降噪 |
| 动态范围 | 传感器捕获亮暗区域的能力，影响高对比度场景的成像效果 |
典型应用
- 安防监控：低光照环境下的红外成像与运动检测
- 医疗影像：X光、内窥镜的实时成像与诊断
- 航天遥感：多光谱/高光谱成像用于地形与资源探测
图像处理技术
处理流程
- 预处理：去噪（高斯滤波、中值滤波）、几何校正（畸变矫正）
- 增强：直方图均衡化、对比度拉伸、锐化（拉普拉斯算子）
- 特征提取：边缘检测（Canny、Sobel）、角点检测（Harris算法）
- 高级分析：目标识别（深度学习）、图像分割（阈值分割、区域生长）
核心算法对比
| 算法类型 | 代表方法 | 适用场景 |
|---|---|---|
| 空间域处理 | 均值滤波、Gabor滤波 | 去除随机噪声或纹理分析 |
| 频率域处理 | 傅里叶变换、小波变换 | 周期性噪声抑制或多尺度特征提取 |
| 形态学处理 | 腐蚀、膨胀、开运算 | 目标形状修正或背景噪声去除 |
| 机器学习 | SVM、CNN | 复杂模式识别（如人脸识别、缺陷检测） |
光电成像与图像处理的结合应用
案例1：智能交通
- 光电成像：高清摄像头捕捉车辆与行人图像
- 图像处理：YOLO算法实时检测目标，光学字符识别（OCR）读取车牌号
案例2：工业质检
- 光电成像：线阵相机高速拍摄流水线产品表面
- 图像处理：缺陷分割（阈值法）、纹理分析（GLCM算法）实现自动化分拣
问题与解答
问题1：CCD与CMOS传感器的主要区别是什么？
解答：
- 功耗：CMOS支持局部像素读取，功耗低；CCD需全局电荷转移，功耗高。
- 集成度：CMOS可集成ADC、ISP等电路；CCD需外部复杂电路。
- 速度：CMOS帧率更高，适合高速摄影；CCD易出现拖影。
- 成本：CMOS制造工艺更简单，成本低。
问题2：如何通过图像处理提升低光照成像质量？
解答：
- 预处理：使用自适应直方图均衡化（AHE）增强局部对比度。
- 去噪：采用非局部均值（NLM）滤波保留边缘细节。
- 融合技术：结合多帧堆栈（如星空摄影）或红外成像补充可见光信息。
- 深度学习：训练低光照图像增强模型（如RetinexNet）自动优化亮度与
