AutoCAD倒圆角方向修改方法

在AutoCAD中使用倒圆角（FILLET）命令时，圆角生成方向取决于选择第二条对象时的鼠标点击位置，点击对象的不同侧（外侧或内侧）即可改变圆角的生成方向。

在AutoCAD中，倒圆角（FILLET）命令的方向控制取决于用户选择对象时点击的位置，而非通过参数直接设置方向,以下是详细的操作方法和原理：

倒圆角方向的核心原理

倒圆角的方向由选择对象时的点击位置决定：

  • 规则：圆角会生成在靠近点击位置的一侧。
  • 示例：
    • 若两条直线相交成角（如”L”形），在角内侧点击两条线 → 圆角在内侧生成。
    • 若在角外侧点击 → 圆角在外侧生成。

      （图示：选择点靠近内侧时圆角向内,靠近外侧时圆角向外）

精确控制方向的步骤

  1. 启动命令：
    输入 FILLET 或点击功能区【修改】>【圆角】。

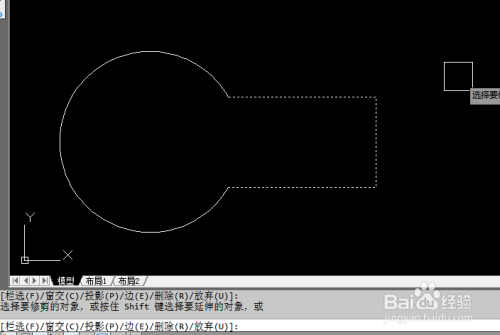

    AutoCAD倒圆角方向修改方法 第1张

  2. 设置半径：
    输入 R → 输入圆角半径值（如 10）。

  3. 关键操作——选择对象：

    • 命令行提示 选择第一个对象 → 点击第一条线上你希望生成圆角的一侧（如角的内侧）。
    • 命令行提示 选择第二个对象 → 点击第二条线上同一侧位置（保持一致）。
    • 注意：鼠标点击位置必须靠近目标侧（距离交点约1/3线段处最佳）。

  4. 结果验证：
    圆角将出现在两次点击位置的同一侧，若方向错误，按 Ctrl+Z 撤销,重新选择位置。

特殊情况处理

多段线（Polyline）倒圆角

  • 输入 FILLET → 输入 P（多段线选项）→ 选择多段线。
  • 方向由多段线绘制顺序决定：
    • 若需反转方向，先用 PEDIT 命令的“反转(R)”选项调整顶点顺序。

修剪模式影响

  • 若圆角后多余线段未被修剪：
    输入 FILLET → 输入 T（修剪模式）→ 选择 修剪(T)。
  • 不修剪模式（不修剪(N)）会保留原始线段,可能影响方向视觉判断。

零半径倒角（强制交角）

  • 设置半径 R=0，通过点击位置控制哪段线段被修剪：

    点击线段保留的部分 → 另一线段被修剪至交点。

无法改变方向的原因及解决

问题现象 原因 解决方案
圆角总在“错误”的一侧 点击位置偏离目标侧 撤销后重新选择靠近目标侧的点
多段线圆角方向不一致 多段线顶点顺序反向 用 PEDIT → 反转 调整方向
生成大圆弧（优弧） 夹角 >180° 改用 CHAMFER（倒角）命令

进阶技巧

  • 动态预览：
    AutoCAD 2020+ 版本支持实时预览，移动鼠标查看圆角方向,确认后点击。
  • 批量操作：
    对多条线段倒圆角时，按住 Shift 键可自动应用半径=0的倒角。
  • UCS坐标影响：
    若方向异常，检查UCS是否倾斜 → 输入 UCS → World 恢复默认坐标系。

核心要点：点击位置决定方向，而非命令参数。
操作口诀：
“内侧点击得内圆，外侧点击得外圆；
位置偏差方向反，撤销重选是关键。”

通过练习选择点的精准定位，可完全控制倒圆角方向，如需调整复杂图形，建议先用 EXPLODE 分解多段线再操作。

引用说明：本文操作基于AutoCAD 2025版验证，适用于2014+版本，原理参考Autodesk官方文档《AutoCAD用户手册》。
