cisco 3560 配置手册中，有哪些关键步骤和常见问题需要注意？

Cisco 3560 配置手册

Cisco 3560是一款高性能、可扩展的交换机，适用于中小型企业网络，本文将详细介绍Cisco 3560的配置过程,帮助用户快速上手。

硬件安装

1. 确保电源和交换机已连接。
2. 将交换机放置在通风良好的位置。
3. 将网络线缆连接到交换机的端口。

初始配置

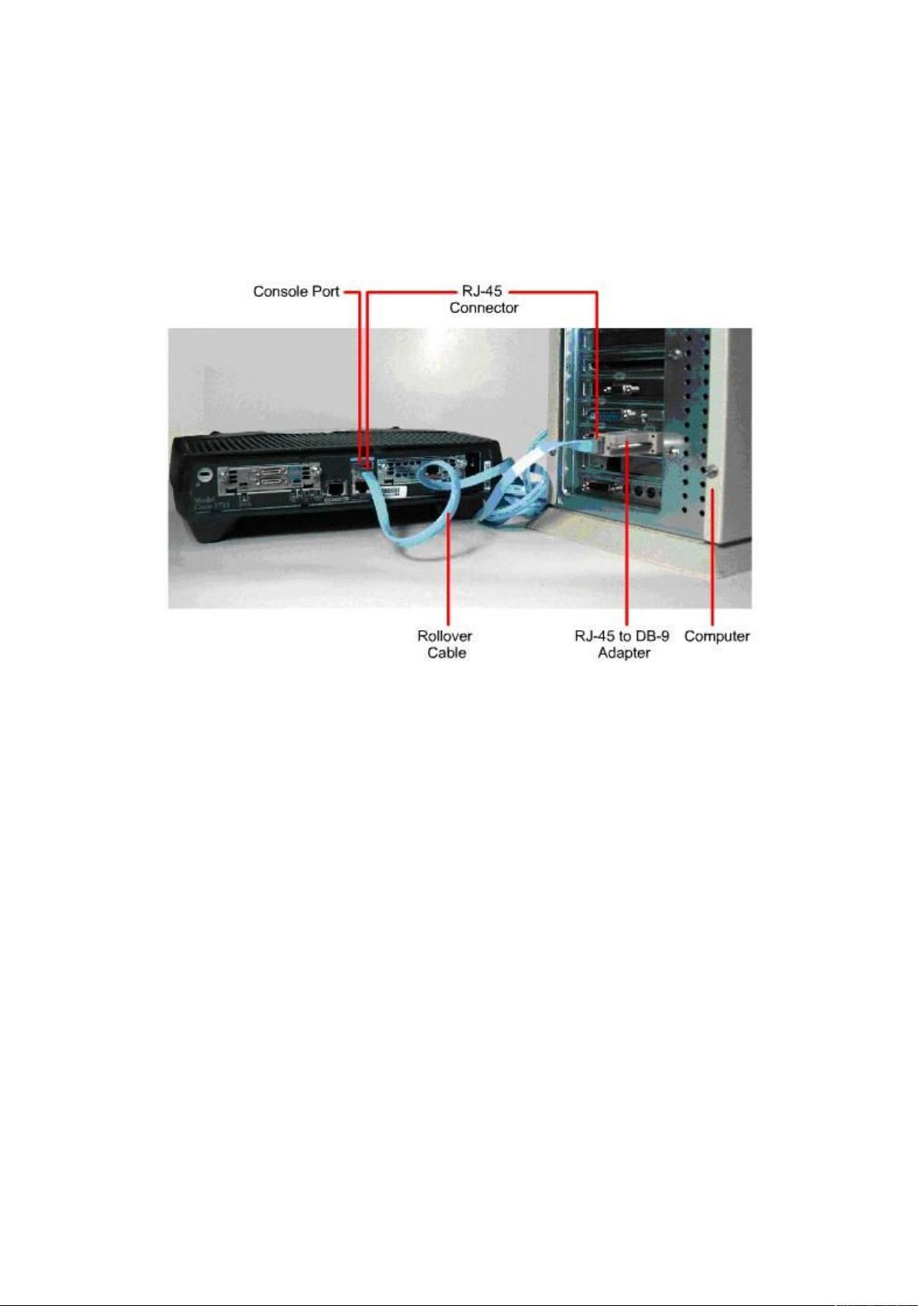

1. 使用控制台线缆连接交换机的控制台端口和计算机的串口。
2. 在计算机上安装TFTP服务器,用于交换机的初始配置文件传输。
3. 打开终端仿真软件，如PuTTY，配置串口参数：
   • 波特率：9600
   • 数据位：8
   • 停止位：1
   • 流控制：无
4. 启动TFTP服务器,并设置共享文件夹。
5. 在终端仿真软件中，输入以下命令进入交换机初始配置模式： enable configure terminal
6. 输入以下命令设置交换机的基本信息： hostname [设备名称] ip address [管理IP地址] [子网掩码] line vty 0 15 password [密码] login
7. 保存配置： write memory

基本配置

1. 设置VLAN： vlan [VLAN ID] name [VLAN名称]
2. 将端口分配到VLAN： interface fastethernet [端口编号] switchport mode access switchport access vlan [VLAN ID]
3. 设置端口速度和双工模式： interface fastethernet [端口编号] speed [速度] duplex [双工模式]
4. 设置STP（生成树协议）： spanning-tree mode [模式] spanning-tree [实例ID] [优先级]
5. 设置端口安全： interface fastethernet [端口编号] switchport port-security switchport port-security maximum [最大MAC地址数量]
6. 设置端口镜像： interface [源端口编号] span source [目的端口编号]

高级配置

1. 设置QoS（服务质量）： class map [类映射名称] match access-list [访问控制列表编号] service-policy output [服务策略名称]
2. 设置访问控制列表（ACL）： access-list [编号] [类型] [协议] permit [源地址] [目标地址] [操作]
3. 设置DHCP服务器： ip dhcp pool [地址池名称] network [网络地址] [子网掩码] default-router [默认网关]
4. 设置NAT（网络地址转换）： ip nat inside source list [ACL编号] interface [外部接口]

FAQs

Q1：如何查看交换机的运行状态？

A1：在终端仿真软件中,输入以下命令：

show version show ip interface brief show vlan brief

Q2：如何备份和恢复交换机的配置？

A2：备份配置：

copy running-config tftp [TFTP服务器地址] [文件名]

恢复配置：

copy tftp running-config [TFTP服务器地址] [文件名]

通过以上步骤，您可以对Cisco 3560交换机进行基本的配置和管理,祝您使用愉快！
