51串口配置指南

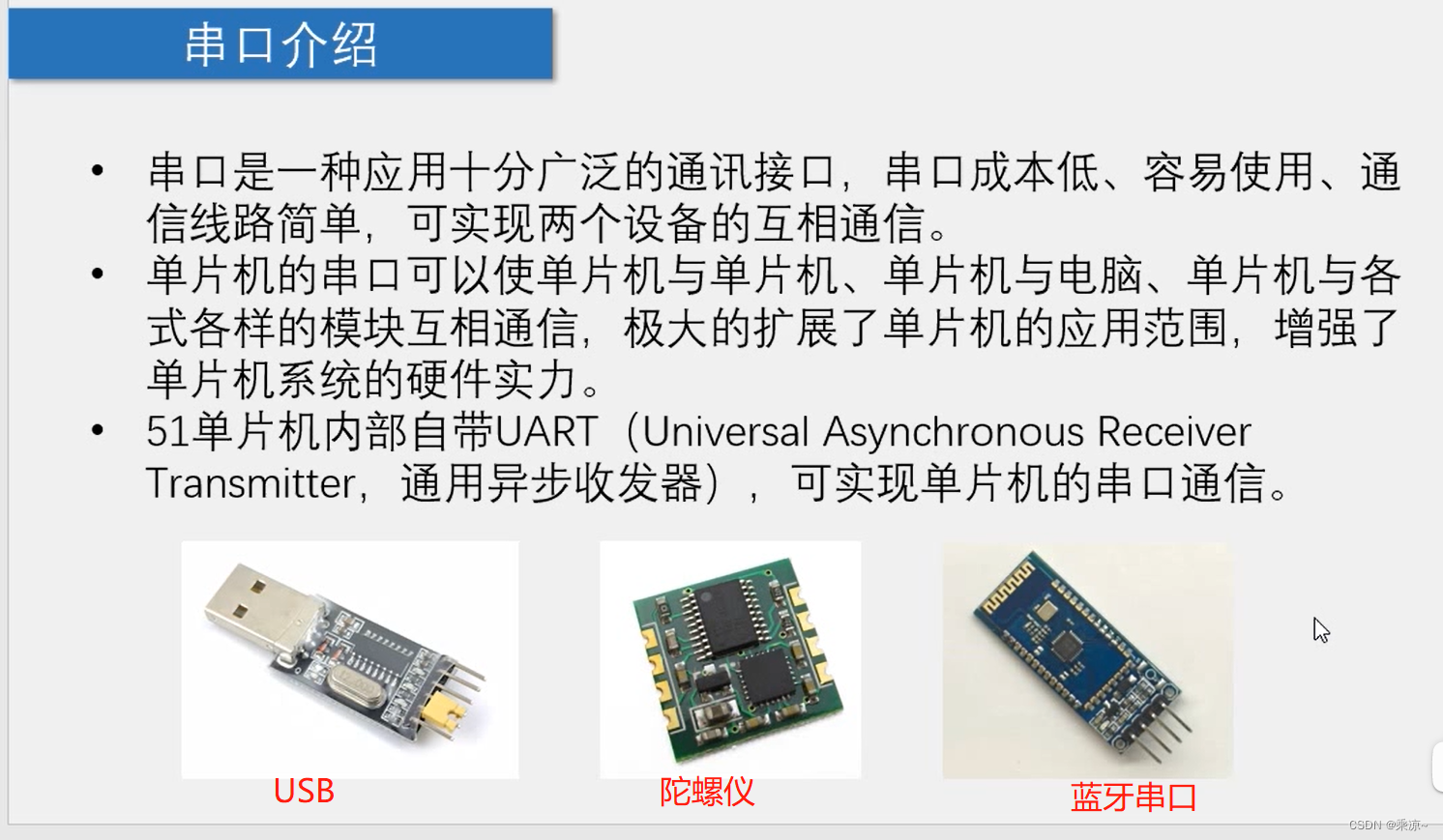

51串口简介

51串口,即基于51单片机的串口通信，是单片机应用中常见的一种通信方式，它通过串行通信接口实现数据的发送和接收，具有传输速度快、距离远、抗干扰能力强等特点，本文将详细介绍51串口的配置方法，帮助读者更好地理解和应用。

51串口硬件连接

51单片机串口引脚

51单片机通常具有两个串口,分别为UART0和UART1，UART0的引脚如下：

• TXD（发送数据）：P3.0
• RXD（接收数据）：P3.1
• RST（复位）：P3.2
• DTR（数据终端准备好）：P3.3
• RTS（请求发送）：P3.4

UART1的引脚如下：

• TXD（发送数据）：P3.5
• RXD（接收数据）：P3.6
• CTS（清除发送）：P3.7

硬件连接

将51单片机的TXD引脚与另一个设备的RXD引脚相连,将51单片机的RXD引脚与另一个设备的TXD引脚相连，如果需要实现全双工通信，还需将RTS和CTS引脚相连。

51串口软件配置

初始化串口

在程序中,首先需要对串口进行初始化，包括设置波特率、数据位、停止位和校验位等，以下是一个初始化串口的示例代码：

发送数据

在串口初始化后,可以通过发送数据函数发送数据，以下是一个发送数据的示例代码：

void Serial_Send(unsigned char dat) { SBUF = dat; // 将数据写入串口缓冲区 while (!TI); // 等待发送完成 TI = 0; // 清除发送中断标志 }

接收数据

接收数据函数用于从串口接收数据,以下是一个接收数据的示例代码：

unsigned char Serial_Receive(void) { while (!RI); // 等待接收完成 RI = 0; // 清除接收中断标志 return SBUF; // 返回接收到的数据 }

51串口通信实例

以下是一个简单的51串口通信实例,实现单片机与PC之间的数据传输：

单片机端代码：

#include <reg51.h> void Serial_Init(void); void Serial_Send(unsigned char dat); unsigned char Serial_Receive(void); void main(void) { Serial_Init(); // 初始化串口 while (1) { unsigned char dat = Serial_Receive(); // 接收数据 Serial_Send(dat); // 发送数据 } }

PC端代码（使用串口调试助手）：

在PC端,打开串口调试助手，设置波特率为9600，数据位为8位，停止位为1位，校验位为无，将单片机的TXD引脚与PC的RXD引脚相连，将单片机的RXD引脚与PC的TXD引脚相连。

FAQs

Q1：如何设置51串口的波特率？

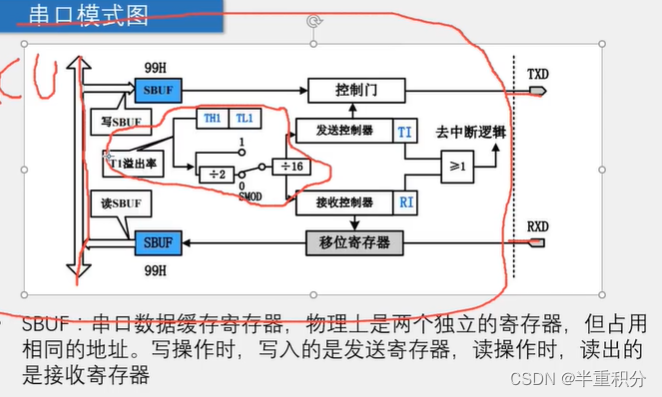

A1：设置波特率需要根据定时器的初值进行计算，波特率计算公式为：波特率 = 2SMOD × (65536 – TH1) / 32，SMOD为PCON寄存器中的SMOD位，用于控制波特率倍增。

Q2：如何实现51串口的全双工通信？

A2：实现全双工通信需要将RTS和CTS引脚相连，并在发送和接收数据时分别控制这两个引脚的状态，发送数据时，将RTS置高；接收数据时，将CTS置高。
