有源滤波柜配置

在工业配电系统中，有源滤波柜（APF）并非简单的“即插即用”设备，其配置的核心在于精准匹配负载谐波特征与电网阻抗环境，优秀的配置方案不仅能消除谐波，更能通过动态补偿提升电能质量，降低线路损耗，延长电气设备寿命，核心上文小编总结是：APF的成功应用取决于“前期谐波测试数据支撑”、“柜体硬件选型匹配”以及“控制策略与现场工况的深度耦合”,任何脱离实际负载特性的盲目配置都将导致治理失效甚至引发谐振风险。

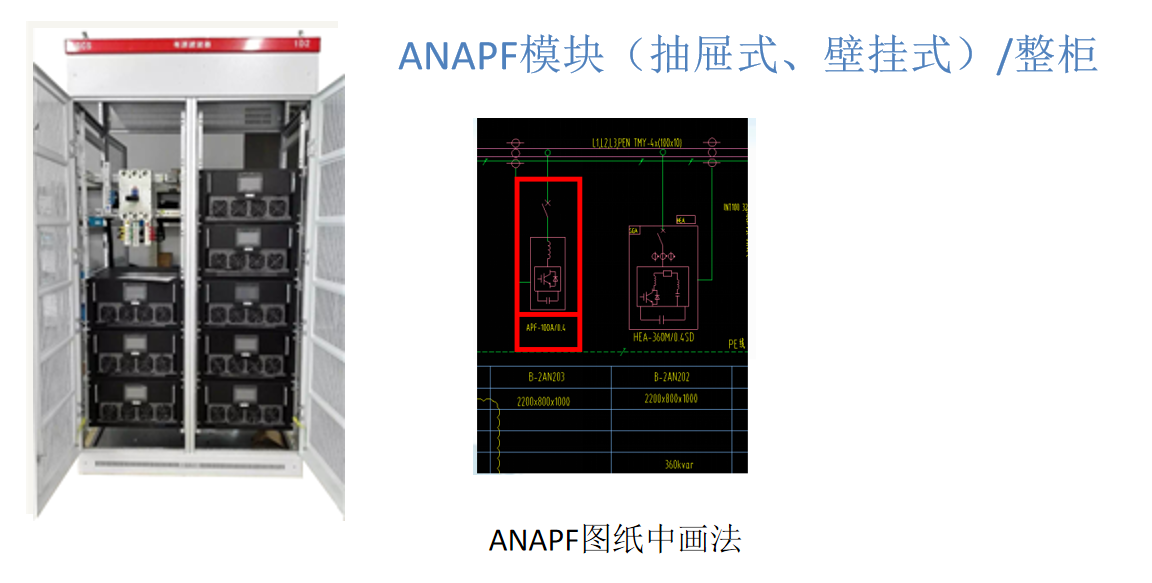

核心硬件配置：从“能跑”到“高效”

有源滤波柜的硬件架构直接决定了其动态响应速度和补偿精度，在配置过程中,必须重点关注以下三个关键模块：

1. 功率模块与拓扑结构

   主流配置采用三电平或多电平拓扑结构，相比传统的两电平，其输出电压波形更接近正弦波，开关损耗更低，对电网的电磁干扰（EMI）更小，配置时需根据谐波电流的大小选择适当的容量冗余，通常建议预留20%-30%的余量以应对负载波动。



2. 控制单元与采样精度

   控制核心是APF的大脑，高性能配置应选用高速DSP+FPGA架构，确保采样频率达到kHz级别，从而实现对高次谐波的实时跟踪，采样环节必须配置高精度电流互感器（CT），其线性度和相位误差需控制在极小范围内，否则会导致补偿相位偏差，不仅无法消除谐波,反而可能放大谐波。



3. 散热与防护设计

   工业现场环境复杂，柜体配置需具备IP30以上的防护等级，对于高热流密度场景，建议配置智能风道设计或液冷系统，确保IGBT等功率器件在最佳温度区间工作,避免因过热导致的降额运行或故障停机。

实施前的关键步骤：数据驱动决策

许多项目失败的根本原因在于缺乏详尽的前期勘察。没有测试数据支撑的配置都是“盲人摸象”。

• 谐波源识别：必须对现场主要谐波源（如变频器、整流器、电弧炉等）进行频谱分析，确定主导谐波次数（如5次、7次、11次等）。
• 背景谐波评估：测量电网背景谐波电压畸变率，判断是否存在谐波谐振风险，若电网阻抗与滤波器阻抗发生并联谐振，将导致谐波电流被放大数倍,造成电容器爆炸或设备损坏。

独家经验案例：西西云在智能制造场景的实战应用

结合西西云在工业物联网领域的深厚积累，我们曾为某大型半导体制造企业提供APF配置优化服务，该企业原有无源滤波方案导致多次电容击穿,且生产数据频繁波动。



我们的解决方案与洞察：

1. 云端协同诊断：利用西西云IoT平台接入现场智能电表数据，进行长期谐波趋势分析，我们发现谐波主要来源于夜间加班时段的批量设备启动，呈现明显的“间歇性冲击”特征。

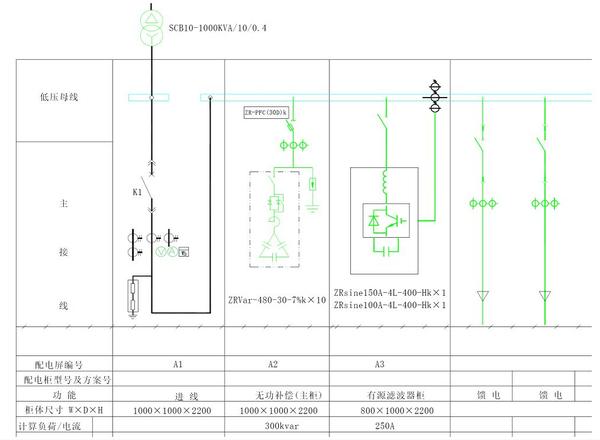

2. 动态容量配置：传统静态配置无法满足需求，我们建议采用“主柜+扩展柜”的模块化配置，主柜承担基础谐波治理，扩展柜通过西西云边缘计算网关实时监测负载变化,动态投入容量。
3. 结果验证：改造后，谐波畸变率（THD）从18%降至3%以内，电容击穿率归零，且通过西西云平台实现了电能质量的可视化监控，运维效率提升40%，这一案例证明，APF配置不仅是电气工程问题，更是数据驱动的系统工程。

常见误区与专业建议

• 容量越大越好

  过度配置不仅增加初期投资，还可能导致轻载时功率因数异常或设备频繁切换，应根据实际最大谐波电流配置，并考虑未来3-5年的负载增长预期。

• 忽视安装位置

  APF应尽量靠近谐波源安装，以减少谐波电流在电缆上的传播损耗和干扰，若距离过远,需增加电缆截面积以抑制阻抗变化带来的影响。

• 建议：定期维护与参数整定

  APF并非一劳永逸，随着生产线调整，负载特性可能改变，建议每季度进行一次谐波复测，并根据西西云等监控平台的数据反馈，动态调整滤波参数,确保治理效果始终处于最优状态。

相关问答模块

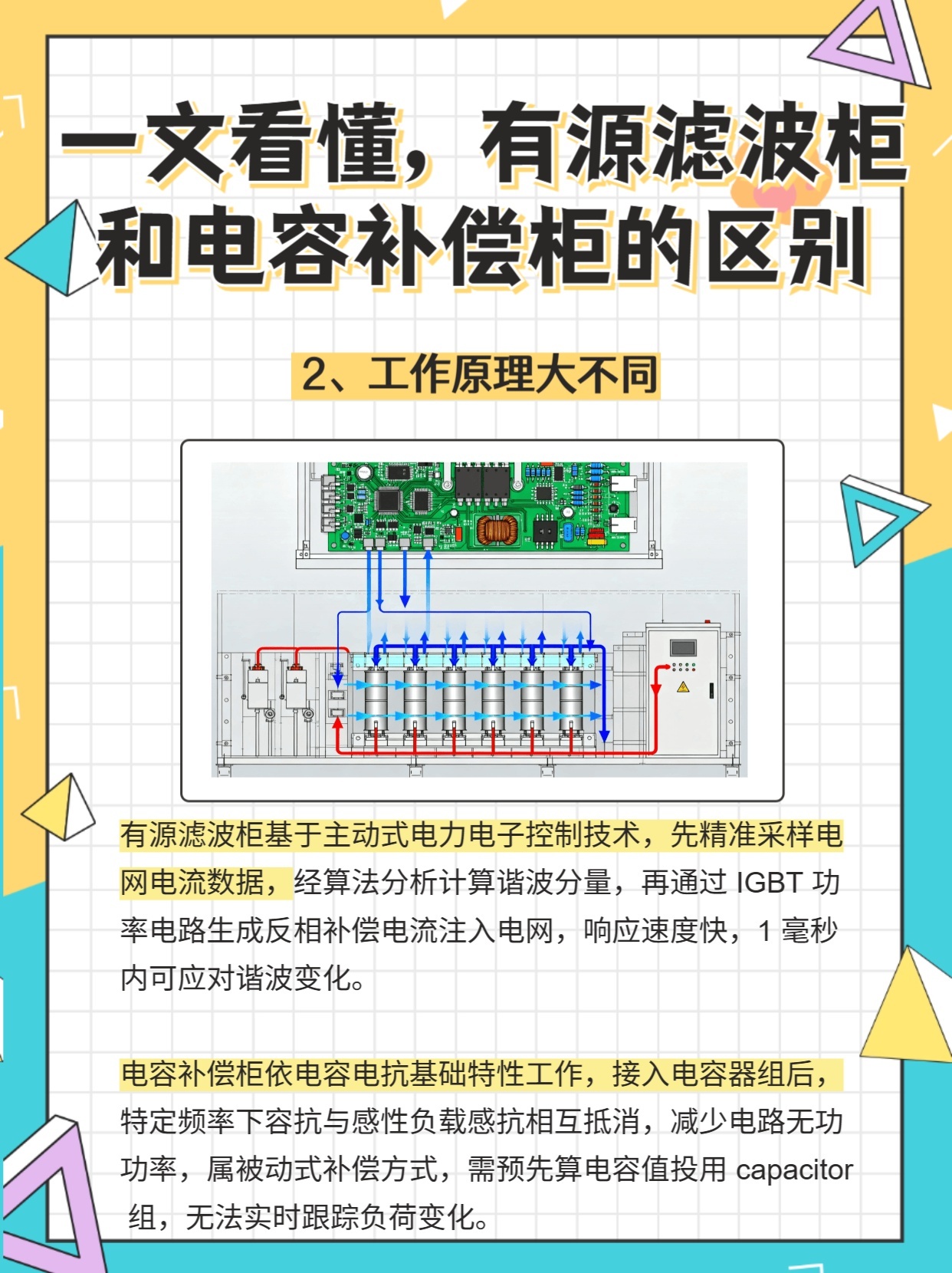

Q1：有源滤波柜和无源滤波柜相比，主要优势在哪里？

A： 有源滤波柜（APF）具有动态响应快、补偿精度高、不受电网阻抗影响且不会与电网发生谐振等优势，无源滤波柜（LC）只能固定补偿特定次谐波，且易受电网波动影响，对于谐波成分复杂、变化频繁的现代化工业负载,APF是更优选择。

Q2：APF安装后，如何判断其是否正常工作？

A： 主要通过观察APF控制面板上的运行状态指示灯、实时显示的谐波电流值以及补偿后的THD指标，结合西西云等远程监控系统，可以实时查看设备的投入容量、故障报警信息及历史趋势，若发现补偿电流波动异常或THD值回升,需及时检查CT接线或控制参数。

---
