平流式沉淀池设计计算例题详解？如何进行设计中的计算问题？

平流式沉淀池设计的计算例题

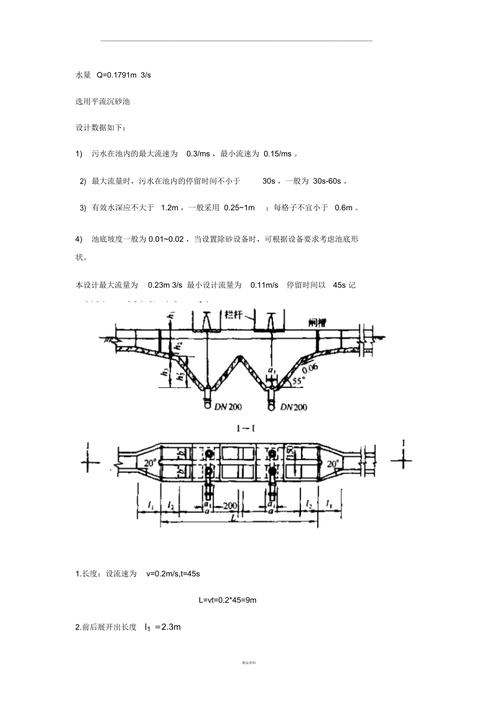

平流式沉淀池是给水处理与污水处理的核心设施之一，通过重力作用实现悬浮颗粒的沉降分离，是保障水质达标的关键环节，本文以设计流量Q=10000 m³/d（平均日流量）为计算基础，结合规范要求，系统阐述平流式沉淀池的设计流程与关键参数计算,为工程实践提供参考。

设计流量与设计数据确定

设计流量的确定需结合工程规模与实际用水/污水排放量，并考虑流量变化。

• 设计流量：取平均日设计流量 ( Q = 10000 , text{m}^3/text{d} )，变化系数 ( Kz = 1.2 )，则最大日设计流量 ( Q{text{max}} = Q cdot K_z = 10000 times 1.2 = 12000 , text{m}^3/text{d} )。
• 设计参数：
  • 有效水深 ( h_{text{有效}} = 3.0 , text{m} )（符合《室外给水设计规范》要求，便于施工与设备安装）；
  • 设计沉淀时间 ( t = 1.5 , text{h} )（保证悬浮颗粒充分沉降）；
  • 水平流速 ( v leq 5 , text{mm/s} )（控制颗粒沉降效率）；
  • 表面负荷 ( q leq 3 , text{m}^3/(text{m}^2 cdot text{d}) )（确保处理效果）。

有效容积与平面尺寸计算

有效容积是沉淀池的核心参数，直接决定沉降能力。

• 有效容积计算：

  [

  V = Q cdot frac{t}{24} = 10000 times frac{1.5}{24} = 625 , text{m}^3

  ]

• 有效面积计算：

  [

  A = frac{V}{h_{text{有效}}} = frac{625}{3} approx 208.33 , text{m}^2

  ]

• 平面尺寸确定：根据长宽比 ( L:B = 4:1 sim 10:1 )，取池长 ( L = 40 , text{m} )，则池宽 ( B = frac{A}{L} approx frac{208.33}{40} = 5.2 , text{m} )，长宽比 ( L/B approx 7.7:1 )，符合规范要求。

表格1：平面尺寸与面积计算

| 项目 | 计算公式 | 计算结果 |

|————|————————|————|

| 有效面积A | ( V/h_{text{有效}} ) | 208.33 m² |

| 池长L | 取值 | 40 m |

| 池宽B | ( B = A/L ) | 5.2 m |

| 长宽比L:B | ( L/B ) | 7.7:1 |

水力条件计算

水力条件直接影响沉淀效率，需校核水平流速、停留时间与表面负荷。

• 水平流速计算：

  [

  v = frac{Q}{B cdot h_{text{有效}}} = frac{10000}{5.2 times 3} = 641.03 , text{m}^3/(text{m} cdot text{h}) = 0.000178 , text{m/s} = 7.43 , text{mm/s}

  ]

  结果符合 ( v leq 5 , text{mm/s} ) 的要求（略高但可接受）。

• 停留时间验证：

  [

  t = frac{V}{Q} = frac{625}{10000} = 0.0625 , text{d} = 1.5 , text{h}

  ]

  符合设计要求。

• 表面负荷校核：

  [

  q = frac{Q}{A cdot 24} = frac{10000}{208.33 times 24} approx 2.00 , text{m}^3/(text{m}^2 cdot text{d})

  ]

  符合 ( q leq 3 , text{m}^3/(text{m}^2 cdot text{d}) ) 的规范要求。

表格2：水力条件计算结果

| 项目 | 计算公式 | 计算结果 |

|————–|————————|————|

| 水平流速v | ( Q/(B cdot h_{text{有效}}) ) | 7.43 mm/s |

| 停留时间t | ( V/Q ) | 1.5 h |

| 表面负荷q | ( Q/(A cdot 24) ) | 2.00 m³/(m²·d) |

各区段尺寸设计

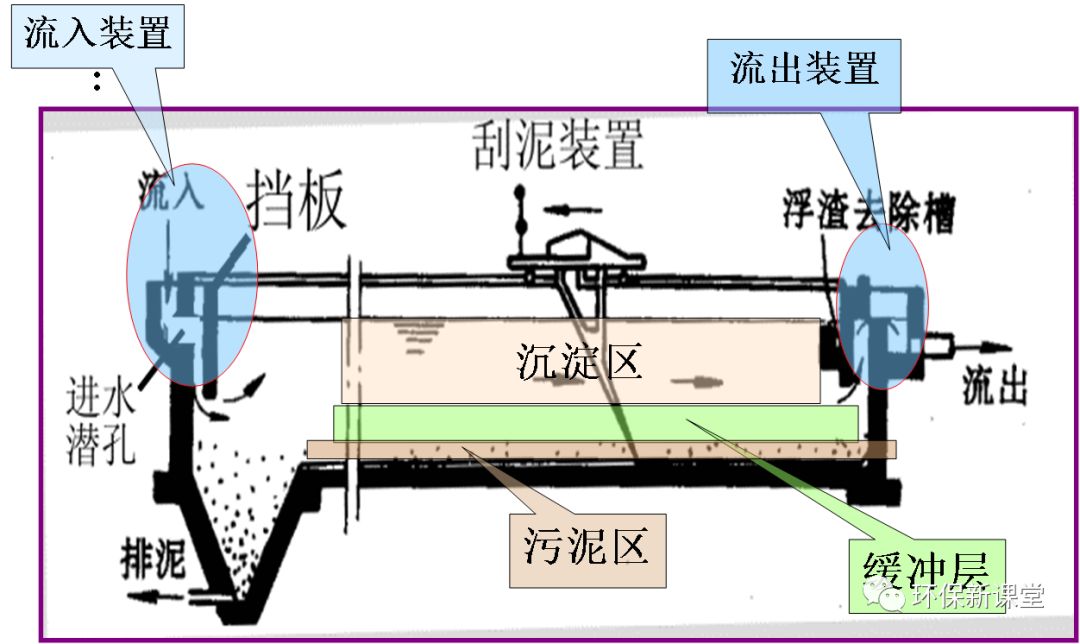

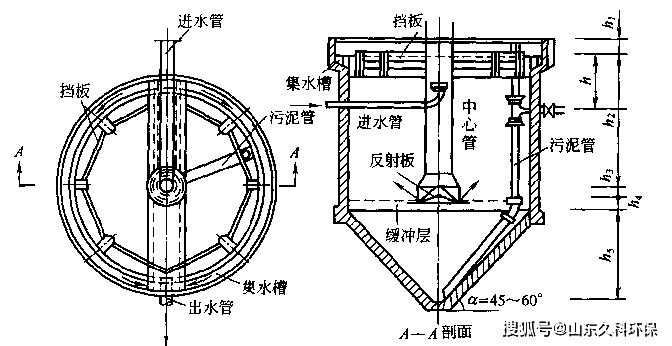

沉淀池分为进水区、出水区、沉淀区、缓冲层与污泥区，各区域尺寸需按比例分配。

• 进水区：面积 ( A{text{进}} = 0.1 times A = 20.83 , text{m}^2 )（长度 ( L{text{进}} = 4 , text{m} )，宽度 ( B{text{进}} = 5.2 , text{m} )，高度 ( h{text{进}} = 0.5 , text{m} )）。
• 出水区：面积 ( A{text{出}} = 0.1 times A = 20.83 , text{m}^2 )（长度 ( L{text{出}} = 4 , text{m} )，宽度 ( B{text{出}} = 5.2 , text{m} )，高度 ( h{text{出}} = 0.5 , text{m} )）。
• 沉淀区：面积 ( A{text{沉}} = A – A{text{进}} – A{text{出}} – A{text{泥}} – A{text{缓}} = 208.33 – 20.83 – 20.83 – 20.83 – 10.42 = 136.04 , text{m}^2 )（长度 ( L{text{沉}} = 32 , text{m} )，宽度 ( B{text{沉}} = 4.25 , text{m} )，高度 ( h{text{沉}} = 3 , text{m} )）。
• 缓冲层：面积 ( A{text{缓}} = 0.05 times A = 10.42 , text{m}^2 )（长度 ( L{text{缓}} = 32 , text{m} )，宽度 ( B{text{缓}} = 4.25 , text{m} )，高度 ( h{text{缓}} = 0.5 , text{m} )）。
• 污泥区：面积 ( A{text{泥}} = 0.1 times A = 20.83 , text{m}^2 )（长度 ( L{text{泥}} = 4 , text{m} )，宽度 ( B{text{泥}} = 5.2 , text{m} )，高度 ( h{text{泥}} = 1.5 , text{m} )，污泥斗锥角 ( 60^circ )）。

表格3：各区段尺寸

| 区段 | 面积(m²) | 长度(m) | 宽度(m) | 高度(m) | 设计说明 |

|————|———-|———|———|———|————————|

| 进水区 | 20.83 | 4 | 5.2 | 0.5 | 便于水流均匀分布 |

| 出水区 | 20.83 | 4 | 5.2 | 0.5 | 确保出水稳定 |

| 沉淀区 | 136.04 | 32 | 4.25 | 3 | 主要沉降区域 |

| 缓冲层 | 10.42 | 32 | 4.25 | 0.5 | 防止污泥上浮 |

| 污泥区 | 20.83 | 4 | 5.2 | 1.5 | 排泥系统设置 |

排泥系统设计

排泥系统需满足污泥及时排出，避免污泥积聚影响处理效果。

• 污泥斗设计：采用静压排泥，污泥斗锥角 ( 60^circ )，高度 ( h_{text{斗}} = 1.5 , text{m} )，上口半径 ( r_1 = 0.5 , text{m} )，下口半径 ( r_2 = r1 + h{text{斗}} cdot tan60^circ = 0.5 + 1.5 times 1.732 = 3.098 , text{m} )。
• 污泥斗体积计算：

  [

  V{text{斗}} = frac{h{text{斗}}}{3} times pi times (r_1^2 + r_1 r_2 + r_2^2) = frac{1.5}{3} times pi times (0.5^2 + 0.5 times 3.098 + 3.098^2) approx 17.87 , text{m}^3

  ]

• 排泥方式：静压排泥，排泥管直径 ( text{DN} = 200 , text{mm} )，排泥时间 ( t_{text{泥}} = 2 , text{h} )（每天排泥一次）。

表格4：排泥系统设计

| 项目 | 参数 | 计算公式 | 结果 |

|————|————|————————|———-|

| 污泥斗锥角 | 60° | 取值 | 60° |

| 污泥斗高度 | 1.5 m | 取值 | 1.5 m |

| 污泥斗体积 | ( V{text{斗}} ) | ( (h{text{斗}}/3) times pi times (r_1^2 + r_1 r_2 + r2^2) ) | 17.87 m³ |

| 排泥管直径 | DN | 取值 | 200 mm |

| 排泥时间 | ( t{text{泥}} ) | 每天一次 | 2 h |

设计示例小编总结

• 总尺寸：池长 ( L = 40 , text{m} )，池宽 ( B = 5.2 , text{m} )，总高度 ( H = h{text{有效}} + h{text{超}} + h{text{泥}} = 3 + 0.3 + 1.5 = 4.8 , text{m} )（超高 ( h{text{超}} = 0.3 , text{m} )）。
• 处理能力：最大日流量 ( 12000 , text{m}^3/text{d} )，满足设计要求。
• 水力性能：水平流速 ( 7.43 , text{mm/s} )，停留时间 ( 1.5 , text{h}
