平流式换热器计算

平流式换热器计算

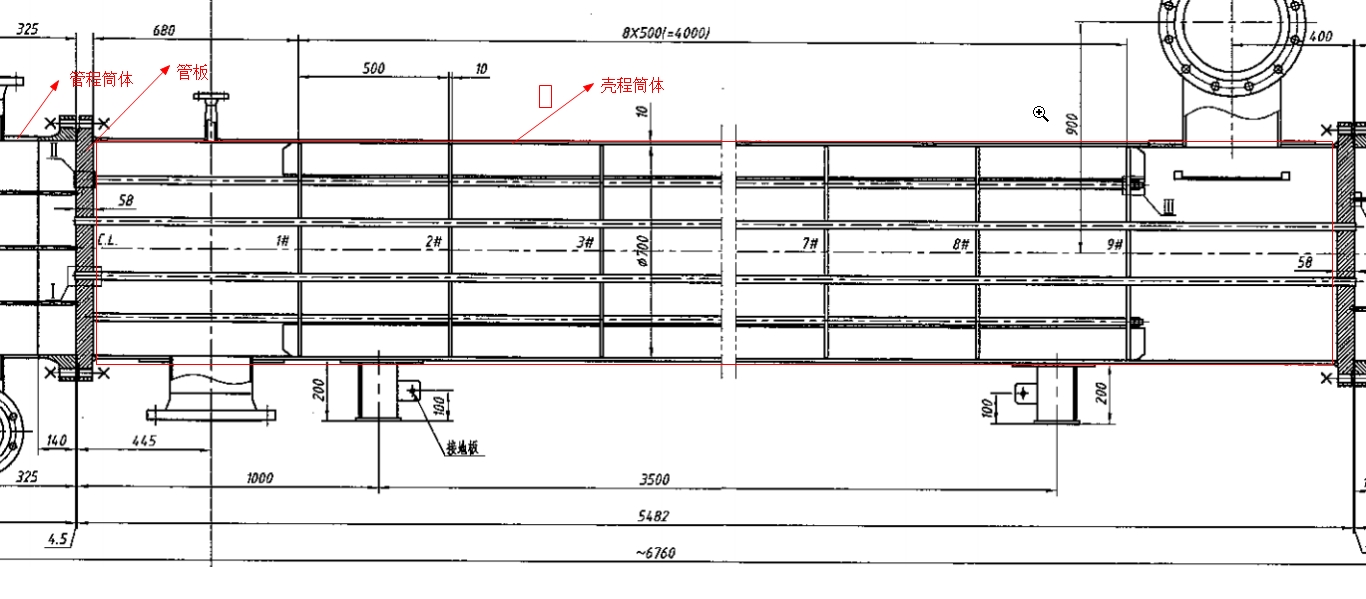

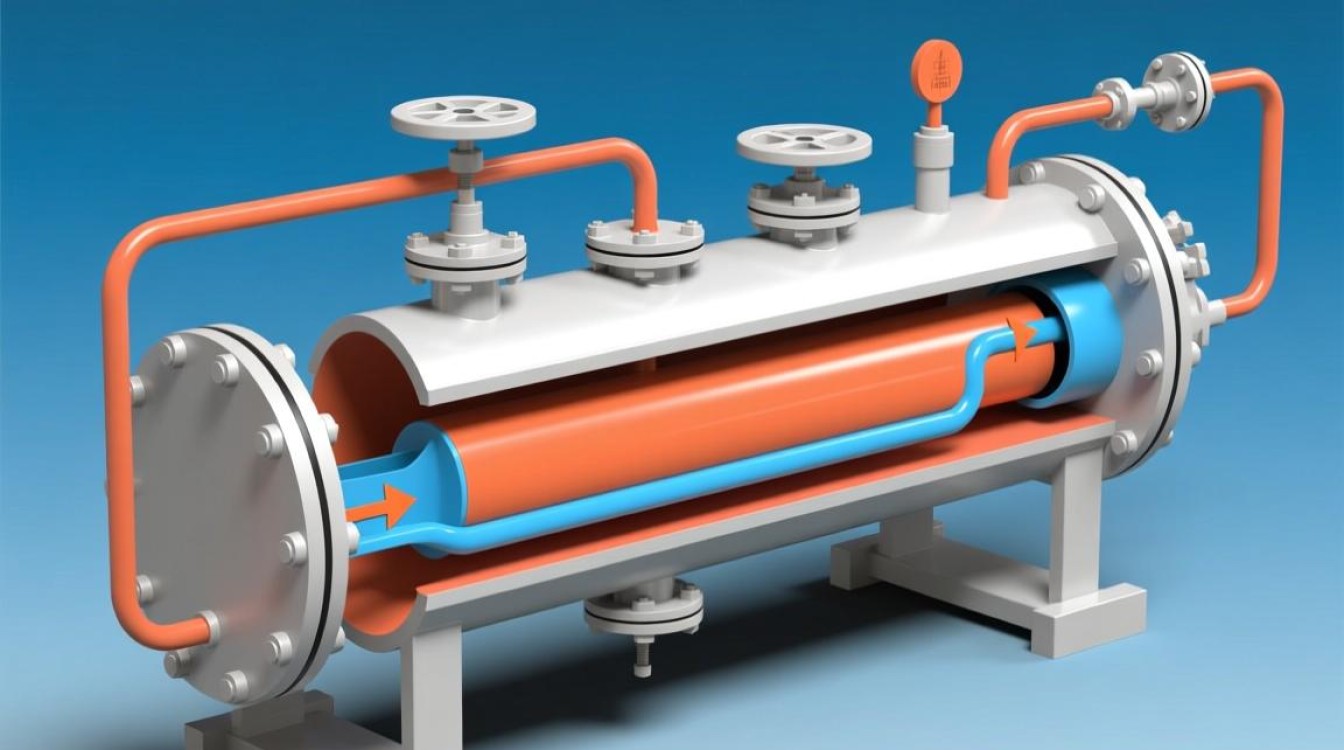

平流式换热器是一种壳程流体与管程流体呈平行流动（同向或反向）的换热设备，结构相对简单，适用于高温、高压或腐蚀性介质的换热场景，广泛应用于石油化工、电力、制冷等行业，其计算需遵循传热基本规律，结合具体工况参数,通过系统化步骤完成设计或校核。

计算基础与核心参数

平流式换热器的计算核心是传热基本方程 ( Q = K cdot A cdot Delta T_m )，

• ( Q ) 为热负荷（W）；
• ( K ) 为总传热系数（W/(m²·K)）；
• ( A ) 为传热面积（m²）；
• ( Delta T_m ) 为对数平均温差（K）。

关键参数包括：

1. 流体物性参数：密度 ( rho )、比热容 ( c_p )、导热系数 ( lambda )、粘度 ( mu ) 等，需根据介质温度查取；
2. 流量与进出口温度：壳程与管程流体的质量流量 ( m ) 及进出口温度 ( T{i} )、( T{o} )；
3. 压力损失：管程与壳程的流动阻力，需控制在允许范围内（如≤0.1MPa）；
4. 污垢热阻：由介质结垢形成的热阻 ( R_f )，需经验取值或实测。

主要计算步骤

1. 确定热负荷 ( Q )

   根据热平衡原理，热负荷等于冷流体吸收的热量或热流体放出的热量：

   [

   Q = m1 c{p1} (T{1i} – T{1o}) = m2 c{p2} (T{2o} – T{2i})

   ]

   其中下标1、2分别代表壳程与管程流体。

2. 计算对数平均温差 ( Delta T_m )

   平流（并流）的对数平均温差公式为：

   [

   Delta T_m = frac{Delta T_1 – Delta T_2}{ln(Delta T_1 / Delta T_2)}

   ]

   ( Delta T1 = T{1i} – T_{2i} )（进口温差），( Delta T2 = T{1o} – T_{2o} )（出口温差），需确保 ( Delta T_1 > Delta T_2 ) 以保证计算有效性。



3. 确定总传热系数 ( K )

   总传热系数由管程、壳程对流换热系数、污垢热阻及管壁导热热阻组成：

   [

   frac{1}{K} = frac{1}{h_o} + R_f + frac{1}{h_i} + frac{delta}{lambda} + frac{1}{h_c}

   ]

   • 管程对流换热系数 ( h_i )：通过Dittus-Boelter方程（强制对流）或Kern方程（自然对流）计算；
   • 壳程对流换热系数 ( h_o )：需考虑壳程当量直径、流速及折流板结构；
   • 污垢热阻 ( R_f )：参考GB/T 151-2014标准，如水垢热阻取0.0001~0.0002 m²·K/W；
   • 管壁热阻 ( delta/lambda )：管壁厚度 ( delta ) 与导热系数 ( lambda ) 决定，通常较小可忽略。

   • 计算传热面积 ( A )

     根据传热基本方程：

     [

     A = frac{Q}{K cdot Delta T_m}

     ]

     计算所得面积需结合换热器型号规格（如管程数、管径、管长）进行匹配，若实际面积与计算值偏差较大，需调整管程数或管径。

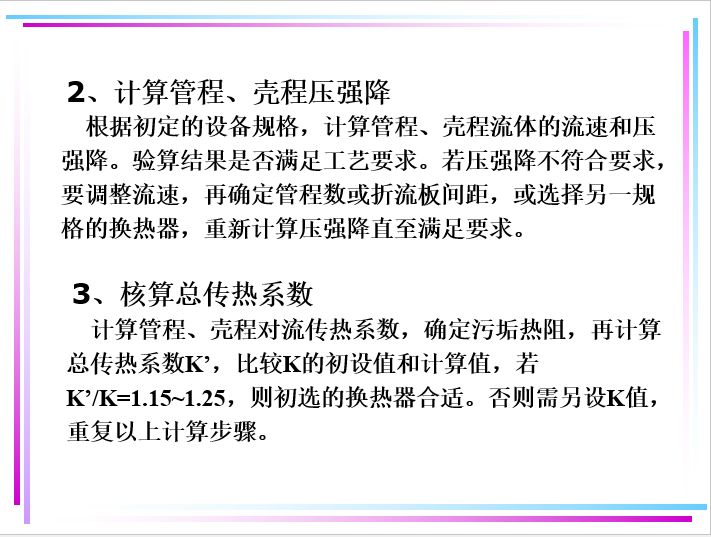

   • 流动阻力计算



     • 管程阻力：( sum Delta P_{text{管}} = f cdot (L/D) cdot (rho u^2 / 2) + sum text{局部阻力} )

       ( f ) 为摩擦系数，( L ) 为管长，( D ) 为管内径，( u ) 为流速；

     • 壳程阻力：( sum Delta P_{text{壳}} = f cdot (L/D) cdot (rho u^2 / 2) + sum text{局部阻力} )

       需确保总阻力不超过设计允许值（如≤0.1MPa）。

     设计实例（假设案例）

     以某平流式换热器为例，计算如下（数据为假设值）：

     参数	壳程（水）	管程（油）
     质量流量 ( m ) (kg/h)	1000	500
     进口温度 ( T_i ) (℃)	80	30
     出口温度 ( T_o ) (℃)	60	50
     比热容 ( c_p ) (kJ/kg·K)	18	1
     密度 ( rho ) (kg/m³)	1000	800
     粘度 ( mu ) (mPa·s)	001	05
     导热系数 ( lambda ) (W/m·K)	6	15

     计算过程：

     1. 热负荷 ( Q )：

        [

        Q = 1000 times 4.18 times (80-60) = 83600 , text{W}

        ]

     2. 对数平均温差 ( Delta T_m )：

        [

        Delta T_1 = 80-30 = 50 , text{℃}, quad Delta T_2 = 60-50 = 10 , text{℃}

        ]

        [

        Delta T_m = frac{50-10}{ln(50/10)} = frac{40}{ln5} approx 20.8 , text{℃}

        ]

     3. 总传热系数 ( K )（假设计算得 ( K = 500 , text{W/(m²·K)} )）；
     4. 传热面积 ( A )：

        [

        A = frac{83600}{500 times 20.8} approx 8.05 , text{m²}

        ]

     5. 流动阻力计算（略，需根据流速计算，此处假设符合要求）。

     注意事项

     • 物性参数准确性：温度对物性影响显著，需采用对应温度下的值；
     • 污垢热阻取值：长期运行需考虑污垢积累，初始设计可取保守值；
     • 流动方向选择：平流结构简单，但传热效率低于逆流，需根据工艺需求权衡；
     • 材料选择：高温或腐蚀性介质需选用耐材，避免结垢或腐蚀。

     相关问答FAQs

     1. 问：平流式换热器与逆流换热器相比，传热效率有何差异？

        答： 平流（并流）换热器的对数平均温差低于逆流，导致传热效率略低，但平流结构更简单，安装维护方便，适用于壳程与管程温差较小或需避免流体混合的工况，逆流则传热效率更高，但结构复杂，需根据工艺需求选择。
