负载均衡的拓扑图是什么，负载均衡架构图怎么画

负载均衡拓扑图本质上是一张描绘流量分发策略与网络架构的逻辑蓝图,它定义了外部请求如何通过负载均衡器这一关键枢纽，被高效、安全地导向后端服务器集群的完整路径，在现代分布式系统与高并发架构中，这张图不仅是网络连接的物理示意，更是保障系统高可用性、可扩展性与容错能力的核心设计依据，一个优秀的负载均衡拓扑设计，能够确保单点故障不影响整体服务，并根据后端节点的实时负载状况动态调整资源分配，从而实现性能的最优化。

核心组件与逻辑架构

要深入理解负载均衡拓扑图,首先必须掌握其构成的核心要素，一个标准的拓扑结构通常包含四个关键层级：客户端层、负载均衡层、服务器集群层以及共享存储层。

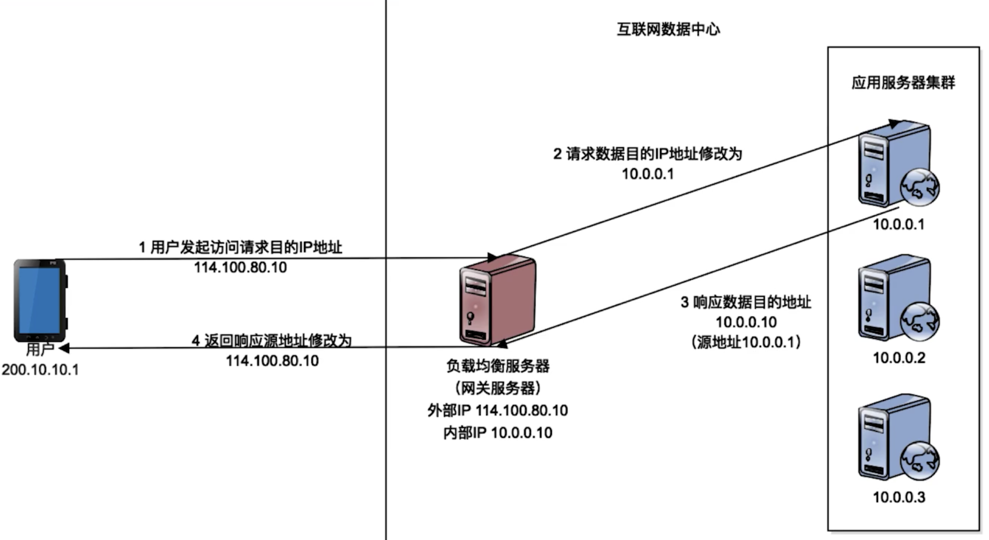

负载均衡层（LB Layer）是整个拓扑的大脑，通常部署在网络入口处，它可以是硬件设备（如F5），也可以是软件解决方案（如Nginx、HAProxy或云厂商提供的SLB），在拓扑图中，这一层通常表现为一个汇聚点，拥有对外的Virtual IP（VIP）。服务器集群层（Server Pool Layer）则是实际处理业务逻辑的地方，拓扑图会清晰地展示这些服务器是如何与LB连接的，是处于同一局域网内，还是跨可用区部署。健康检查机制在拓扑图中往往通过虚线或反馈回路表示，这是LB层定期探测后端节点存活状态的关键逻辑，确保流量不会被分发至故障节点。

经典拓扑模式解析

在实际的企业级应用中,根据业务规模和安全要求的不同，负载均衡拓扑图主要呈现为以下几种经典模式。

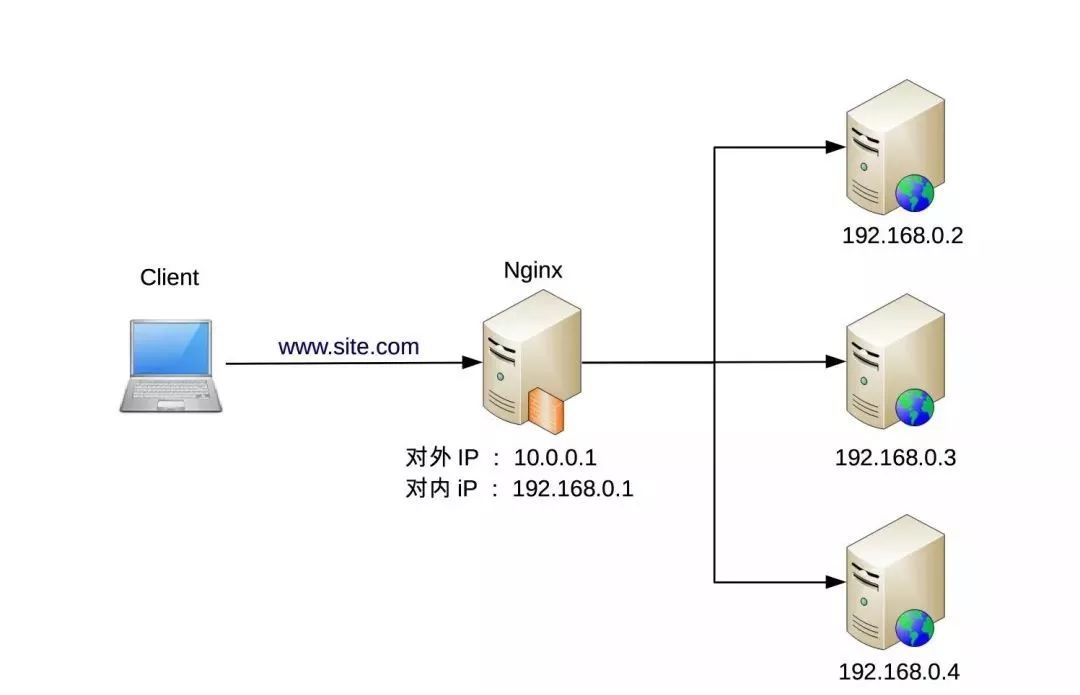

单层负载均衡拓扑是最基础的结构，在这种模式下，用户请求直接到达负载均衡器，随后由均衡器转发给后端的服务器节点，这种拓扑结构简单、部署成本低，适用于初创企业或内部测试系统，其缺点也显而易见：负载均衡器本身存在单点故障风险，一旦LB设备宕机，整个服务将不可用，在生产环境中，这种模式通常会配合Keepalived实现高可用（HA）部署，即主备模式。

双层负载均衡拓扑（DMZ架构）则广泛应用于金融、电商等对安全性要求极高的场景，第一层LB通常部署在DMZ（非军事化区），负责处理来自互联网的流量，并执行SSL卸载、WAF防护等边缘任务；第二层LB部署在内网，专门负责将流量分发给应用服务器。这种架构的优势在于实现了流量清洗与业务逻辑的物理隔离，极大地提升了系统的安全性，同时也减轻了后端应用服务器的计算压力。

三角传输模式（Direct Server Return, DSR）是一种针对高吞吐量优化的拓扑设计，在这种模式下，客户端的请求通过LB进入，但服务器的响应不经过LB，而是直接通过独立的网关返回给客户端。这种拓扑结构极大地解放了LB的带宽瓶颈，因为LB只需要处理请求流量，而不必处理通常比请求大得多的响应流量，在视频流媒体或大文件下载服务中，DSR拓扑是提升性能的首选方案。

全局服务负载均衡（GSLB）与跨地域拓扑

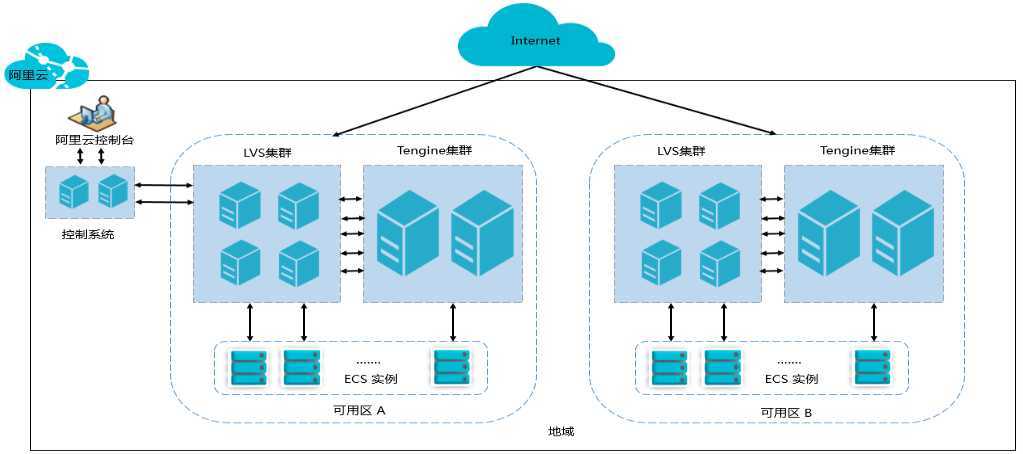

随着业务向全球化扩展,单一数据中心的拓扑已无法满足需求。全局服务负载均衡（GSLB）拓扑图应运而生，GSLB通过基于DNS的解析策略，将用户引导至距离最近或健康状况最好的数据中心，在拓扑图中，这表现为多个地理分布的集群通过广域网连接，GSLB作为最高层级的调度器，监控各数据中心的延迟和负载。这种架构不仅解决了访问延迟问题，更是实现异地多活容灾的关键，当某一地区发生自然灾害或断网时，GSLB能迅速将流量切换至其他地区，保障业务连续性。

独立见解：从静态拓扑向动态拓扑演进

传统的负载均衡拓扑图往往是静态的,反映的是物理连接或固定的配置关系，但在云原生和容器化时代，拓扑图必须是动态的、实时的，在Kubernetes环境中，Pod的IP地址随时在变，服务的扩缩容是按需发生的，现代的负载均衡拓扑设计必须与Service Mesh（服务网格）深度融合。

我认为,未来的负载均衡拓扑不再仅仅是“线”的连接，而是“流”的治理。专业的解决方案不应只关注如何转发数据包，而应关注如何观测流量特征，通过引入金丝雀发布或蓝绿部署的拓扑逻辑，可以在不改变物理网络结构的情况下，在拓扑层面实现流量的精细化切分，这意味着，在设计拓扑图时，我们需要预留出“观测面”和“控制面”的接口，让系统能够根据实时反馈（如错误率、响应时间）自动调整拓扑路径，实现真正的智能流量调度。

相关问答

Q1：负载均衡拓扑图中的四层负载均衡和七层负载均衡有什么区别？

A： 四层负载均衡工作在OSI模型的传输层（基于IP+端口），它不解析具体的业务内容，转发速度极快，适合高并发流量的TCP/UDP协议转发，如数据库负载均衡，七层负载均衡工作在应用层（基于HTTP/HTTPS），能够根据URL、Cookie或请求头的内容进行智能路由，支持SSL卸载和内容缓存，适合需要复杂路由规则的Web应用，在拓扑图中，四层通常表现为IP转发，而七层则往往涉及反向代理和内容处理模块。

Q2：在设计高并发负载均衡拓扑时，如何避免负载均衡器成为性能瓶颈？

A： 避免LB成为瓶颈通常采用两种策略，一是水平扩展，使用DNS轮询或Anycast技术，将流量分散到多台LB设备上，形成集群化的负载均衡层，二是采用三角传输（DSR）模式，让LB仅处理入站请求，让出站流量直接从服务器返回，从而绕过LB的带宽限制，合理利用连接复用和Keep-Alive连接也能显著降低LB的资源消耗。

能帮助您深入理解负载均衡拓扑图的架构精髓，如果您在构建企业级网络架构时有任何疑问，欢迎在评论区留言，我们一起探讨。
