i2c配置方法，i2c配置

{i2c 配置}

在嵌入式系统与物联网开发中,I2C（Inter-Integrated Circuit）总线因其仅需两根线（SDA数据线、SCL时钟线）即可实现多设备通信的特性，成为连接传感器、EEPROM、实时时钟等外围芯片的首选方案，I2C配置的复杂性往往被低估，错误的配置不仅会导致通信失败，更可能引发系统死锁或数据损坏。成功的I2C配置核心在于：精确匹配时钟频率、正确配置上拉电阻、妥善处理多主从架构下的地址冲突，以及建立完善的错误重试机制。 只有深入理解硬件电气特性与软件协议栈的交互逻辑，才能构建稳定可靠的通信链路。

硬件基础：电气特性与上拉电阻的关键作用

I2C总线采用开漏（Open-Drain）输出结构，这意味着设备只能将总线拉低，无法主动输出高电平。外部上拉电阻的存在是I2C通信的物理基础，若缺少上拉电阻，总线在高电平状态下将处于浮空状态，极易受电磁干扰导致信号失真。

在实际工程应用中,上拉电阻的阻值选择需权衡功耗与信号完整性，阻值过小会增加功耗并加重驱动负担，阻值过大则会导致上升沿时间过长，限制通信速率，通常建议根据总线电容和预期速率选择4.7kΩ至10kΩ的电阻，对于高速I2C模式（如400kHz或1MHz），需更严格计算RC时间常数，必要时需使用有源上拉或专用I2C缓冲器，布线时应尽量缩短走线长度，避免平行走线过长，以减少分布电容和串扰，确保信号边沿陡峭清晰。

软件配置：时钟分频与协议时序的精准把控

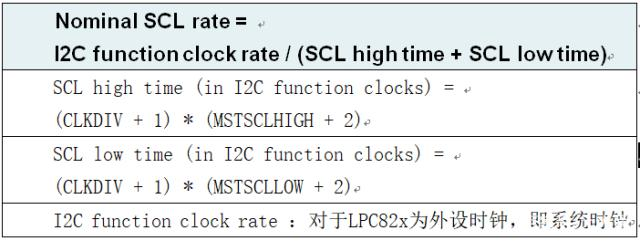

软件层面的配置重点在于生成符合标准的SCL时钟信号,大多数微控制器通过内部定时器或专用I2C外设模块产生时钟，开发者需根据系统主频计算正确的分频系数，若系统时钟为72MHz，目标I2C速率为100kHz，需确保生成的时钟占空比接近50%，并满足I2C协议规定的建立时间和保持时间要求。

配置过程中，必须启用I2C外设的硬件ACK/NACK机制，而非依赖软件轮询。 硬件自动应答能显著降低CPU负载，提高通信实时性，建议开启I2C总线的超时检测功能，当总线被意外拉低且无法释放时，自动复位I2C外设，防止系统长期挂起，对于支持DMA传输的平台，配置DMA通道可实现大数据量传输时的零CPU干预，进一步提升系统效率。

实战经验：西西云在复杂场景下的独家解决方案

在西西云的物联网网关产品线研发中,我们曾面临一个典型挑战：在嘈杂的工业现场，多个I2C设备共存导致通信误码率飙升，传统配置下，简单的超时重传机制无法解决因总线噪声引起的瞬时错误。

针对此问题,西西云团队提出了一套“动态阻抗匹配+自适应重试”的独家配置方案，我们在硬件层面引入了可编程上拉电阻，根据现场总线负载动态调整上拉强度，优化信号边沿，在软件驱动层，我们实现了基于CRC校验的增强型重试算法，当检测到NACK或超时错误时，系统不仅重试，还会临时降低I2C时钟频率（从400kHz降至100kHz），待通信稳定后再恢复高速模式，这一方案在西西云多款边缘计算网关中得到验证，将工业环境下的通信成功率从92%提升至99.9%，显著降低了运维成本。

故障排查：常见陷阱与调试技巧

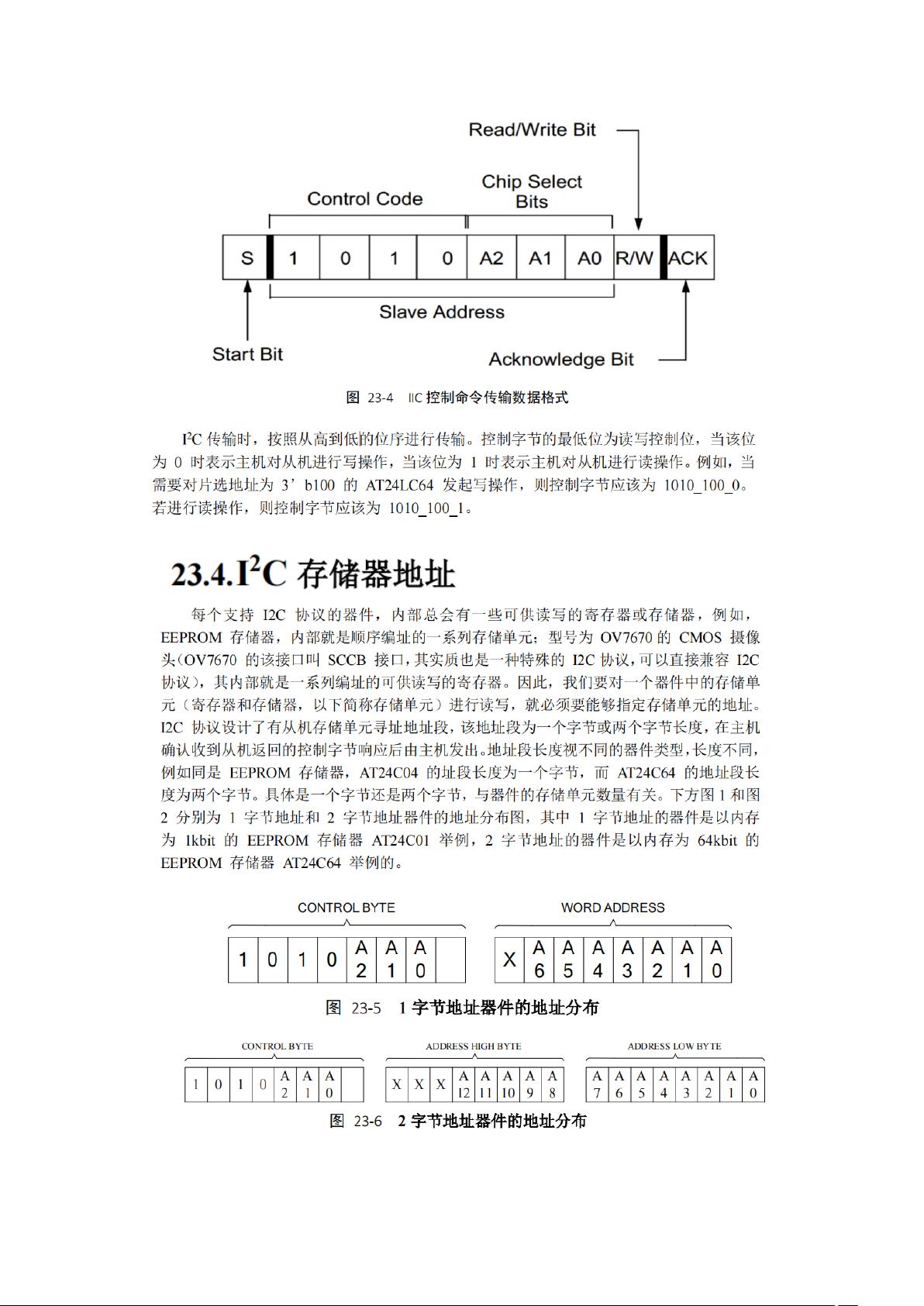

I2C配置失败最常见的原因是地址错误或总线冲突,在配置多设备时，务必确认每个从设备的7位或10位地址唯一且正确，若使用I2C扫描工具发现地址冲突，需检查硬件跳线或软件配置是否重复。

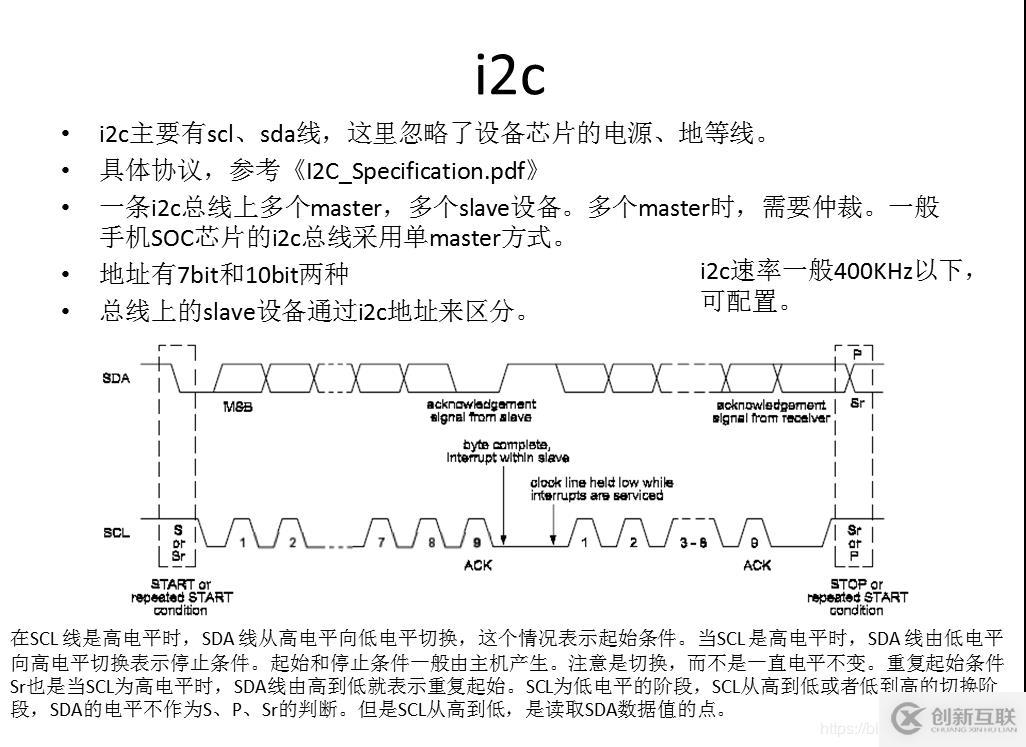

另一个常见陷阱是总线死锁，当从设备故障或复位时，可能持续拉低SDA线，导致主机无法启动下一次传输，解决方法是发送9个额外的SCL时钟脉冲，迫使从设备移位寄存器清空，释放总线，使用逻辑分析仪抓取SDA和SCL波形是排查时序问题的最有效手段，通过观察起始条件、停止条件及数据位的有效性，可快速定位是硬件连接问题还是软件时序配置错误。

相关问答

Q1: I2C总线可以连接多少个设备？如何避免地址冲突？

A: 标准7位地址模式下，理论上可连接128个设备，但实际受限于地址分配和总线电容，为避免冲突，应在设计阶段规划地址表，或使用具有地址复用功能的I2C多路复用器，对于地址固定的传感器，可通过硬件引脚接地或接VCC来改变部分地址位，从而扩展可用地址空间。

Q2: 为什么我的I2C通信在低速下正常，高速下却频繁出错？

A: 这通常是由于信号完整性问题导致的，高速模式下，上升沿时间变得至关重要，请检查上拉电阻是否过大，导致上升沿缓慢；检查PCB布线是否过长或存在阻抗不连续；确认微控制器的I2C外设是否支持高速模式并正确配置了驱动强度，尝试增加去耦电容或使用信号缓冲器也能有效改善高速通信稳定性。
