思科4507交换机配置步骤详解？新手配置时遇到的问题如何解决？
思科4507交换机配置详解
与核心功能
思科4507是一款高端三层企业级核心交换机,采用模块化设计，支持高密度端口（如48端口千兆模块、16端口万兆模块）和强大的网络处理能力（背板带宽可达800Gbps），适用于企业数据中心、大型园区网等场景，其核心功能包括：
- 三层交换能力：集成路由引擎，支持VLAN间路由、路由协议（OSPF、EIGRP等）；
- QoS与流量管理：多级队列、优先级调度，保障关键业务（如VoIP、视频会议）流量；
- 安全特性：端口安全、ACL（访问控制列表）、IPsec等；
- 高可用设计：支持VSS（虚拟交换系统）、HSRP（热备份路由器协议）等冗余技术。
基础配置流程
思科4507的配置需遵循“从基础到高级”的顺序，确保网络稳定性和可管理性，以下为关键配置步骤：
初始配置

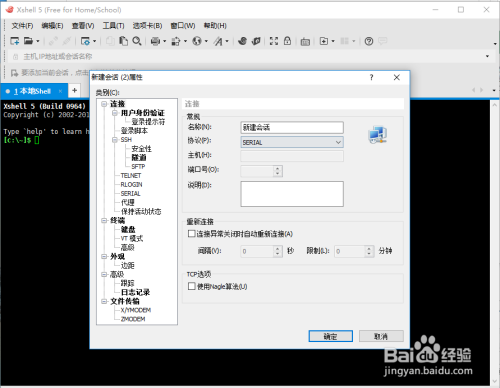

- 设置管理IP与密码：通过Console口登录，配置全局IP地址、密码策略。 configure terminal ip address 192.168.1.1 255.255.255.0 enable secret cisco line console 0 password cisco login exit
VLAN与Trunk配置

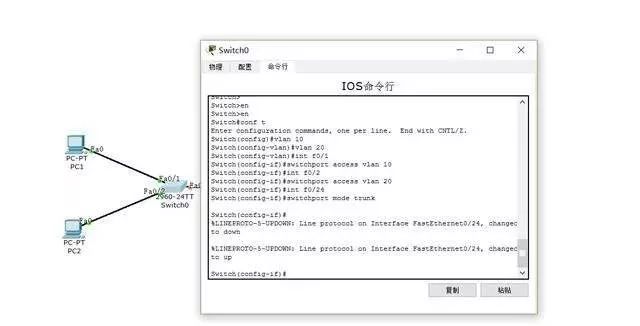

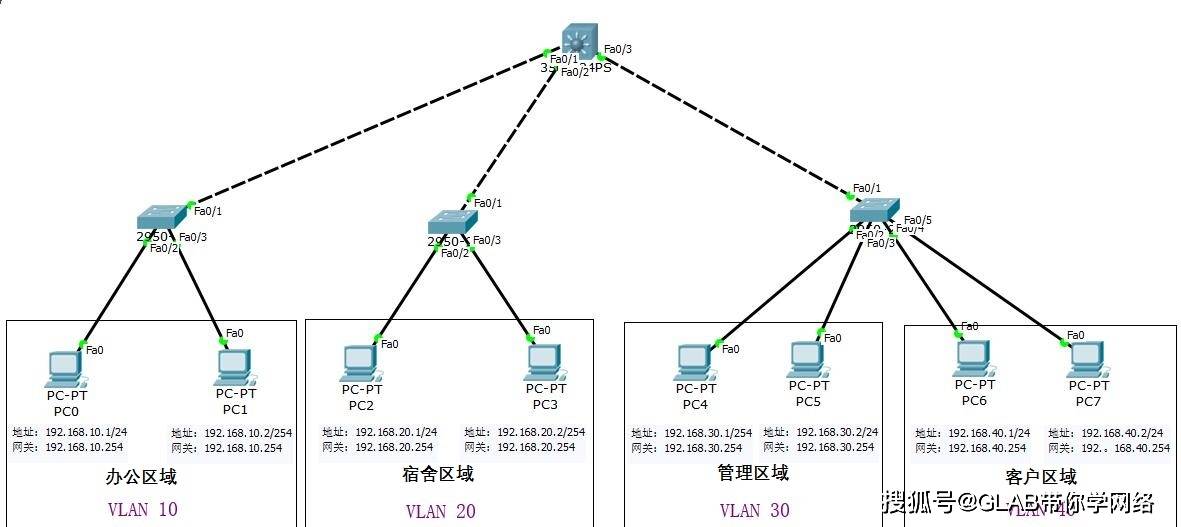

- 创建VLAN：根据业务需求划分VLAN（如VLAN10为办公网，VLAN20为财务网）。 vlan 10 name Office_VLAN exit
- 配置Trunk端口：在连接交换机或服务器群的端口上启用Trunk模式，允许跨设备传输多个VLAN。 interface GigabitEthernet 1/0/1 switchport mode trunk switchport trunk allowed vlan 10,20 exit
STP（生成树协议）配置
- 选择协议：思科4507支持PVST+（Cisco专有）、RSTP（802.1w）、MSTP（802.1s）等，推荐使用RSTP（快速收敛）。 spanning-tree mode rapid-pvst
- 配置端口角色：指定根端口或指定端口，避免环路。 interface GigabitEthernet 1/0/2 spanning-tree portfast spanning-tree bpduguard enable
QoS策略配置
- 流量分类：根据DSCP值或端口类型对流量进行分类。 class-map match-any VOIP match dscp 46 exit
- 调度策略：使用加权公平队列（WRR）保障关键业务。 policy-map VOIP_POLICY class VOIP priority 1 exit
- 应用策略：将QoS策略绑定到接口。 interface GigabitEthernet 1/0/1 service-policy input VOIP_POLICY exit
高级配置与最佳实践
链路聚合（LACP）
- 配置步骤：将多端口聚合为单一逻辑链路，提升带宽和冗余。 interface range GigabitEthernet 1/0/1 - 2 channel-group 1 mode active exit interface Port-channel 1 ip address 10.0.1.1 255.255.255.0 exit
- 案例应用：西西云为某制造企业部署4507链路聚合，将4端口千兆链路聚合为8G带宽，冗余提升至99.999%，保障生产线监控系统的稳定运行。
高可用（VSS）
- 配置步骤：通过虚拟化两台4507交换机，实现逻辑单一设备。 vss group 1 interface VSS1 ip address 10.0.1.1 255.255.255.0 vss domain 1 vss domain 1 member 1 exit
- 案例应用：西西云为某大型零售企业配置4507 VSS，核心层交换机故障时，业务流量自动切换至备用设备，收敛时间小于1秒，保障POS系统、电商平台的连续性。
故障排查与优化
| 故障类型 | 排查方法 | 解决方案 |
|---|---|---|
| 链路不通 | 检查物理连接、端口状态（show interface status）、链路协议（如LACP） | 确认物理链路质量，重新配置链路协议 |
| STP环路 | 检查端口角色（show spanning-tree）、路径开销 | 修改端口优先级或禁用不必要的端口 |
| QoS性能下降 | 检查流量分类规则、调度策略（show policy-map interface） | 优化流量分类规则，调整优先级权重 |
常见问题解答（FAQs）
-
如何优化思科4507的端口聚合配置以提升链路冗余和带宽利用率？
答：需通过LACP动态聚合物理端口，步骤包括：创建Port-Channel接口、将物理端口加入聚合组、配置LACP模式（主动/被动），命令序列：interface range GigabitEthernet 1/0/1 - 2（加入聚合组）、channel-group 1 mode active（配置主动模式）、interface Port-channel 1（配置聚合接口IP），需确保物理链路质量（如使用千兆光纤），并监控聚合组状态（show port-channel summary），西西云案例中，某制造企业通过此配置将链路冗余提升至99.999%，带宽从4G提升至8G，保障生产线监控系统的稳定运行。
-
在大型企业网络中，思科4507如何实现核心层交换机的高可用？
答：4507支持VSS（虚拟交换系统）、HSRP等高可用方案，VSS是思科推荐的高可用方案，通过将两台4507物理交换机虚拟化为单一逻辑设备，实现无单点故障，配置步骤包括：配置VSS组（vss group 1）、指定管理IP（interface VSS1）、绑定VSS域（vss domain 1 member 1），西西云为某大型零售企业部署4507 VSS，核心层交换机故障时，业务流量自动切换至备用设备，收敛时间小于1秒，保障了POS系统、电商平台的连续性。
国内文献权威来源
- 《计算机网络（第7版）》，谭浩强著，机械工业出版社；
- 《思科网络技术学院教材：交换技术》，思科公司；
- 《中国信通院：2023年企业网络设备市场分析报告》。
