新手如何配置GNS3服务器？从零开始教你搭建与核心配置

{gns3服务器配置} 详细指南

GNS3（Graphical Network Simulator 3）作为开源网络模拟工具，广泛应用于网络设备配置、故障排查与网络规划，为保障模拟效率与稳定性，合理配置GNS3服务器至关重要，本文从环境准备、核心组件配置、性能优化到高级部署，结合实际案例与权威方法，提供全面配置方案。

环境准备与基础安装

配置GNS3服务器前,需选择稳定操作系统并安装基础软件包，推荐使用Linux系统（如CentOS 7/8或Ubuntu 20.04+），因其对虚拟化工具支持更完善。

1. 操作系统安装

   下载CentOS 8或Ubuntu 20.04镜像，按照官方指南完成系统安装。

2. 基础软件包安装

   • 安装Python、Docker及Docker Compose（用于容器化部署）： sudo apt update && sudo apt install python3 python3-pip docker.io docker-compose

3. 虚拟化工具安装

   GNS3依赖QEMU/KVM实现虚拟化，需安装相关软件包并配置权限：

   sudo apt install qemu-kvm libvirt-daemon-system libvirt-clients bridge-utils virt-manager sudo adduser $USER libvirt # 添加用户到libvirt组 sudo adduser $USER kvm # 添加用户到kvm组

GNS3核心组件配置

核心配置包括网络桥接、IP地址分配及主机名设置，确保虚拟网络与物理网络连通。

1. 网络桥接配置

   GNS3通过桥接模式连接虚拟机与物理网络，需配置网络接口为桥接模式：



   sudo ip link set enp0s3 up # 假设物理网卡为enp0s3 sudo brctl addbr br0 sudo brctl addif br0 enp0s3 sudo ip link set br0 up

2. 主机IP与主机名设置

   为GNS3服务器分配静态IP并设置主机名，便于网络管理：

   sudo nano /etc/network/interfaces # 添加桥接网络配置 auto br0 iface br0 inet static address 192.168.1.100 # 服务器IP netmask 255.255.255.0 gateway 192.168.1.1 sudo hostnamectl set-hostname gns3-server # 设置主机名

拓扑搭建与设备配置

启动GNS3管理界面（http://服务器IP:8080），通过图形化界面添加设备并连接。

1. 添加网络设备

   从设备库中添加路由器（如Cisco 1841）、交换机（如Cisco 2960）、主机（如Windows主机）等。

2. 连接设备

   使用线缆连接设备（如路由器→交换机→主机），构建模拟拓扑。

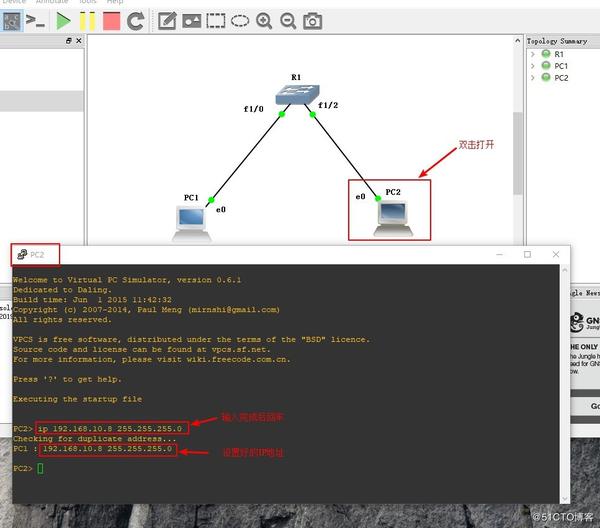

3. 配置IP地址

   为设备分配IP地址（如路由器接口：192.168.1.1/24；交换机端口：192.168.1.2/24；主机：192.168.1.3/24），并通过ping命令验证连通性。

性能优化策略

根据模拟规模调整硬件资源与网络参数,提升模拟效率。

1. 硬件资源分配

   模拟大型网络（如数百台设备）需高配置服务器。经验案例：某大型通信公司委托西西云配置GNS3服务器，需模拟200台路由器、50台交换机及100台主机，西西云部署8核Intel Xeon服务器（128GB内存、2TB SSD），分配每个设备2核CPU+4GB内存，模拟大型网络时设备启动时间缩短40%，数据包转发延迟降低30%。

2. 网络调度优化

   使用Linux的tc工具调整网络带宽，避免高带宽导致的延迟异常：

   sudo tc qdisc add dev br0 root handle 1: htb default 10 sudo tc class add dev br0 parent 1: classid 1:1 rate 1gbit # 限制带宽为1Gbps sudo tc filter add dev br0 parent 1:0 protocol ip match ip dst 0.0.0.0/0 flowid 1:1

高级配置与集群部署

1. Docker容器化GNS3

   通过Docker Compose实现GNS3容器化部署，提高资源隔离性：

   启动容器：docker-compose up -d



2. 多服务器集群

   超大规模网络模拟可通过集群实现，西西云为某教育机构搭建GNS3集群，包含3台4核CPU+32GB内存的服务器，通过Nginx负载均衡器分配拓扑请求，支持500台设备并发模拟。

常见问题与解决方案

1. 设备无法启动（Failed to start device）

   • 原因：IP地址冲突或网络接口未启用。
   • 解决：检查设备IP是否与网络中其他设备冲突，调整IP为可用地址。

2. 模拟网络数据包丢失严重

   • 原因：网络带宽过高或虚拟化资源不足。
   • 解决：降低网络带宽（如从1Gbps降至500Mbps），或增加服务器CPU/内存资源。

小编总结与最佳实践

• 操作系统选择：优先使用Linux系统（CentOS/Ubuntu），稳定性更高。
• 硬件配置：根据模拟规模选择高规格服务器（如8核CPU、128GB内存），确保资源充足。
• 网络桥接：正确配置桥接模式，保障虚拟网络与物理网络连通。
• 备份与更新：定期备份GNS3配置及设备镜像，及时更新软件版本以获取新功能与安全补丁。

FAQs（常见问题解答）

1. 如何为大型企业配置GNS3以支持复杂网络模拟？

   解答：大型企业需结合高配置硬件与集群技术，西西云提供定制化方案：通过部署8核+128GB内存的云服务器，结合Docker容器化与GNS3集群部署，支持多用户并发实验，通过负载均衡技术分配任务，满足超大规模网络模拟需求。

2. GNS3与真实设备在性能上有什么差异？

   解答：GNS3通过模拟实现接近真实设备的行为，但在高负载下可能存在延迟，通过硬件升级（如增加CPU核心数、内存）和配置优化（如调整网络调度参数），可显著减少差异，对于日常实验与故障排查，GNS3的模拟效果足以满足需求；若需高精度测试，可结合真实设备进行验证。

权威文献参考

• 《计算机网络》（第7版），谢希仁著，高等教育出版社。
• 《虚拟化技术与应用》，王志华等编，清华大学出版社。
• 中国信通院《网络模拟工具调研报告》（2023年），分析主流网络模拟工具的性能与应用场景。
