平流式沉淀池高程计算方法详解？新手必看的高程计算步骤与核心要点解析

平流式沉淀池是污水处理厂核心预处理单元,通过水平流动实现悬浮颗粒沉淀分离，其高程设计直接关系到水流顺畅性、沉淀效率及污泥排泥效果，高程计算是工程设计的关键环节，本文系统阐述平流式沉淀池高程计算方法，涵盖原理、参数、步骤及常见问题，确保内容专业、结构清晰。

平流式沉淀池高程计算的重要性

平流式沉淀池高程设计需满足核心要求：

• 确保水流沿设计路径平稳流动,避免短路或死水区；
• 保持沉淀区适宜水深与流速,维持最佳沉淀条件；
• 保障污泥区有效积存污泥并顺利排入污泥斗；
• 避免各区域水位过高或过低导致的溢流、排泥困难等问题。

  高程计算通过精确控制各部分水位，为池体结构设计提供依据，直接影响污水处理效率与运行稳定性。

高程计算的核心原理与关键参数

（1）基本原理

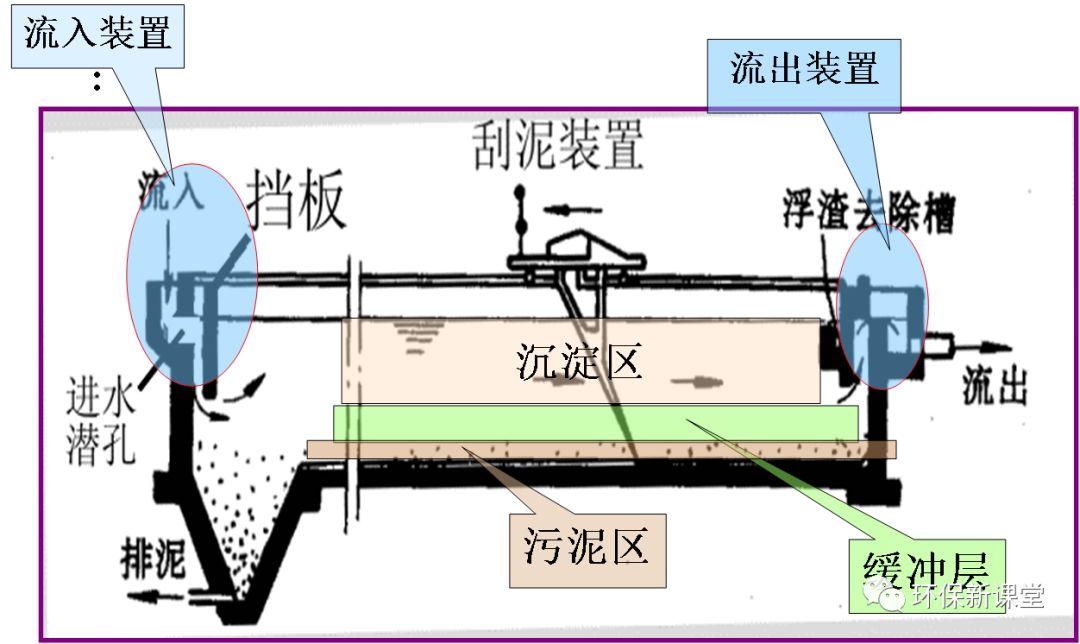

基于重力作用与水力学原理,通过控制各区域水位差实现水流方向与沉淀分离，核心逻辑为：进水高程 > 沉淀区水面高程 > 出水渠高程，同时保证污泥区高程低于沉淀区。

（2）关键参数

• 设计流量Q：单位时间内进水体积，影响流速与各区域尺寸；
• 沉淀区水深h：直接影响沉淀效果，一般取1.5-3.0m；
• 沉淀区流速v：需低于颗粒沉降速度，避免颗粒被冲走，通常取0.5-1.0mm/s；
• 污泥区高度Hs：保证污泥有效积存，通常取0.5-1.0m；
• 进水渠与出水渠坡度：影响水流速度与水位差。

主要计算步骤与流程

（1）确定基准点高程

以厂区地面高程为基准（如±0.00m），作为计算起点。

（2）计算沉淀区水面高程

根据设计流量与沉淀区流速计算流速：( v = frac{Q}{B cdot h} )（B为沉淀区宽度），再通过水力学公式计算沉淀区水面高程：

[ H1 = text{基准点高程} + text{进水渠水头损失} + text{沉淀区水头损失} ]

水头损失包括沿程损失与局部损失，简化为：( h{text{loss}} = frac{v^2}{2g} + K )（K为局部阻力系数）。

（3）计算出水渠高程

出水渠高程需低于沉淀区水面高程,以形成水位差驱动水流，通常取：

[ H_2 = H_1 – Delta h ]

Delta h)为出水渠与沉淀区的水位差（一般0.1-0.3m）。

（4）计算污泥区高程

污泥区位于沉淀区末端,其水面高程应低于沉淀区水面，通常取：

[ H_3 = H_1 – H_s ]（(H_s)为污泥区高度）。

污泥斗底部高程需低于污泥区水面，便于排泥泵抽吸，一般取：

[ H_4 = H3 – H{s斗} ]（(H_{s斗})为污泥斗深度）。

（5）复核与调整

检查各区域高程是否满足设计要求（如水流是否顺畅、沉淀效果是否达标），必要时调整参数（如水深、流速）。

常见问题解答（FAQs）

问题1：高程计算中如何确定沉淀区水深？

解答：沉淀区水深h需根据设计流量、沉淀效率及池体尺寸综合确定，一般取1.5-3.0m，较深水深可提高沉淀效率，但会增加池体高度与排泥难度，具体取值需通过表面负荷率（( q = frac{Q}{B cdot L} )，( q )通常取1-3 m³/(m²·h)）确定，确保颗粒沉降速度大于水流速度。

问题2：进水渠与出水渠的高程差对水流有什么影响？

解答：进水渠与出水渠的高程差（(Delta h)）是驱动水流的关键，需保证(Delta h)足够大以克服沿程损失与局部损失，若(Delta h)过小，水流速度不足，导致沉淀效果下降；若(Delta h)过大，可能引发水流短路或冲击沉淀区底部，破坏沉淀颗粒，通常取(Delta h = 0.1-0.3m)，需通过水力学计算优化。
