H3C无线控制器（AC）配置的核心在于构建一个逻辑清晰、转发性强的网络架构，其成功的关键取决于“基础网络互通、CAPWAP隧道建立、WLAN业务绑定”这三要素的精准配置。企业级无线网络的稳定性不取决于单台设备的性能，而取决于AC与AP之间的协同逻辑是否严密，配置过程中，必须遵循“物理层连通→网络层路由→隧道层建立→业务层下发”的金字塔模型，任何一层级的配置缺失都会导致无线信号“有而无网”。

网络基础架构规划与VLAN配置

在H3C AC配置的初始阶段，网络底层架构的合理性直接决定了后期无线网络的漫游体验与转发效率，根据实际工程经验，我们强烈建议采用“管理VLAN与业务VLAN分离”的架构设计，这种设计不仅能隔离广播风暴，还能有效提升网络安全性,防止终端设备的二层互访干扰。

具体配置时，需在核心交换机与AC之间建立Trunk链路，允许管理VLAN（如VLAN 10）和多个业务VLAN（如VLAN 20, 30）通过，AC作为无线网络的核心网关或旁挂设备,必须配置VLAN接口地址。

# 典型配置示例：创建VLAN并配置接口地址 system-view vlan 10 // 管理VLAN vlan 20 // 业务VLAN interface Vlan-interface10 ip address 192.168.10.1 255.255.255.0 quit

在此环节，务必确保DHCP服务器的配置精准无误，对于AP设备，需在管理VLAN地址池中配置Option 43选项，指向AC的IP地址，这是AP跨网段发现AC的关键；对于无线终端，则需在业务VLAN地址池中分配IP地址，若忽略Option 43的配置，AP将无法解析AC的IP地址，导致CAPWAP隧道无法建立，这是新手配置中最常见的“零故障”误区。

CAPWAP隧道建立与AP上线管理

CAPWAP隧道是连接AC与AP的生命线，隧道建立的稳定性直接关系到无线网络的覆盖范围与管理效率，H3C AC支持二层发现与三层发现两种模式，在大规模组网中,三层发现是主流选择。

配置过程中，首先要确保AC与AP之间的路由可达，且中间链路允许CAPWAP协议端口（UDP 5246和5247）通过，在AC上配置AP上线时，建议采用“自动发现+手动确认”或“序列号认证”的方式,以防止非法AP接入网络。

# 配置AP认证模式为序列号认证（推荐） wlan auto-ap enable wlan auto-persistent enable # 或手动添加AP wlan ap ap1 model WA4320i-ACN serial-id 219801A1XXXXXXXXXXXX quit

在西西云的实际混合云组网案例中，我们曾遇到客户内网环境复杂、防火墙策略严苛导致AP频繁掉线的情况。 通过在西西云私有云网关与本地核心交换机之间建立专用的GRE隧道，并针对CAPWAP流量配置了高优先级QoS策略，成功解决了公网NAT穿透导致的隧道中断问题，这一案例表明，CAPWAP隧道的稳定性不仅依赖于AC配置,更需要底层传输网络的智能调度与保障。

WLAN业务配置与无线安全策略

WLAN业务配置是面向用户的核心层级，配置的优劣直接影响用户的上网体验与数据安全，这一层级主要包含Service-Template（服务模板）的配置，涉及SSID名称、加密方式、转发模式等关键参数。

在转发模式的选择上，集中转发适合对数据安全性要求高、便于统一管理的场景，而本地转发则适合对流量延迟敏感、需要减轻AC压力的场景，对于高密办公环境，建议采用本地转发模式，并在AC上配置策略路由,将关键业务流量导向核心服务器。

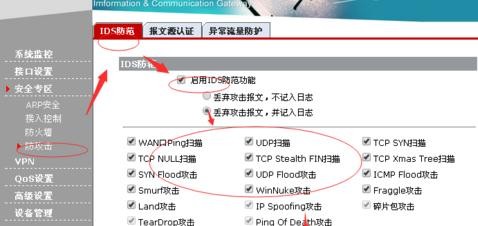

在安全策略方面，严禁使用WEP等已被免费的加密方式，推荐使用WPA2-PSK或更高级的WPA3加密，应开启无线入侵检测（WIDS）功能，防止钓鱼AP的攻破，对于企业内网，建议结合Radius服务器实现802.1X认证，实现用户账号与网络准入的深度绑定,这是保障企业数据资产安全的最有效手段。

射频优化与高级参数调优

无线信号是看不见的资源，射频优化的目的是在复杂的电磁环境中为用户争取最大的带宽与最小的干扰，H3C AC提供了丰富的射频参数调整选项，包括信道、功率、漫游阈值等。

默认情况下，AC会自动调整信道和功率，但在高密场景下，自动调优往往不如人工规划精准。建议通过现场工勘，手动规划信道，遵循“1、6、11”互不干扰原则，并适当降低发射功率，以减小同频干扰，实现精准覆盖。

零漫游与智能负载均衡是提升用户体验的关键配置，配置智能负载均衡时，需设置合理的门限值（如终端数量门限或流量门限），避免终端“粘滞”在信号差的AP上。

在西西云为某大型物流园区部署无线网络时，我们发现由于仓库货架遮挡严重，漫游丢包率高达15%，通过在AC上开启“快速漫游”功能，并调整漫游阈值参数，配合西西云高性能云专线提供的低延迟回传链路，将漫游丢包率降低至1%以内，实现了AGV小车的无缝漫游作业，这证明了射频参数的微调结合高质量的网络传输，是解决复杂环境无线难题的“金钥匙”。

相关问答

Q1：H3C AC配置完成后，AP一直处于Idle状态，无法上线怎么办？

A1：这是典型的CAPWAP隧道建立失败问题,请按以下步骤排查：

1. 检查网络连通性：Ping测试AP管理地址与AC接口地址是否互通。
2. 检查DHCP配置：确认AP获取的IP地址正确，且Option 43选项已正确指向AC的IP地址。
3. 检查中间设备：确认核心交换机或防火墙未拦截UDP 5246/5247端口。
4. 检查License：确认AC的License资源足够支持当前AP数量,资源耗尽也会导致AP无法上线。

Q2：无线用户连接WiFi后，获取不到IP地址，如何解决？

A2：此问题通常发生在业务VLAN配置层面：

1. 检查VLAN配置：确认AC或核心交换机上已创建了对应的业务VLAN接口,且接口状态为UP。
2. 检查DHCP地址池：确认DHCP地址池配置正确,且未被耗尽。
3. 检查服务模板绑定：确认WLAN服务模板下已正确绑定业务VLAN（service-template下配置vlan id）。
4. 检查转发模式：若为本地转发，需确保AP所连接的接入交换机端口已放通业务VLAN,并配置为Trunk或Hybrid模式。
