trunk口配置时，如何确保不同VLAN间通信不中断？
{trunk口配置}详解：原理、步骤与实战经验
trunk口是交换机中用于在多个交换机间传输多个VLAN数据流的关键端口，其核心作用是实现VLAN的跨交换机通信，是构建企业级VLAN架构的基础配置之一，随着云计算和虚拟化技术的发展，trunk口配置在云网络中的应用愈发广泛，本文将详细解析trunk口的配置流程、最佳实践，并结合西西云云产品的实际案例，提供权威且实用的配置指导。
trunk口配置的核心概念与前提条件

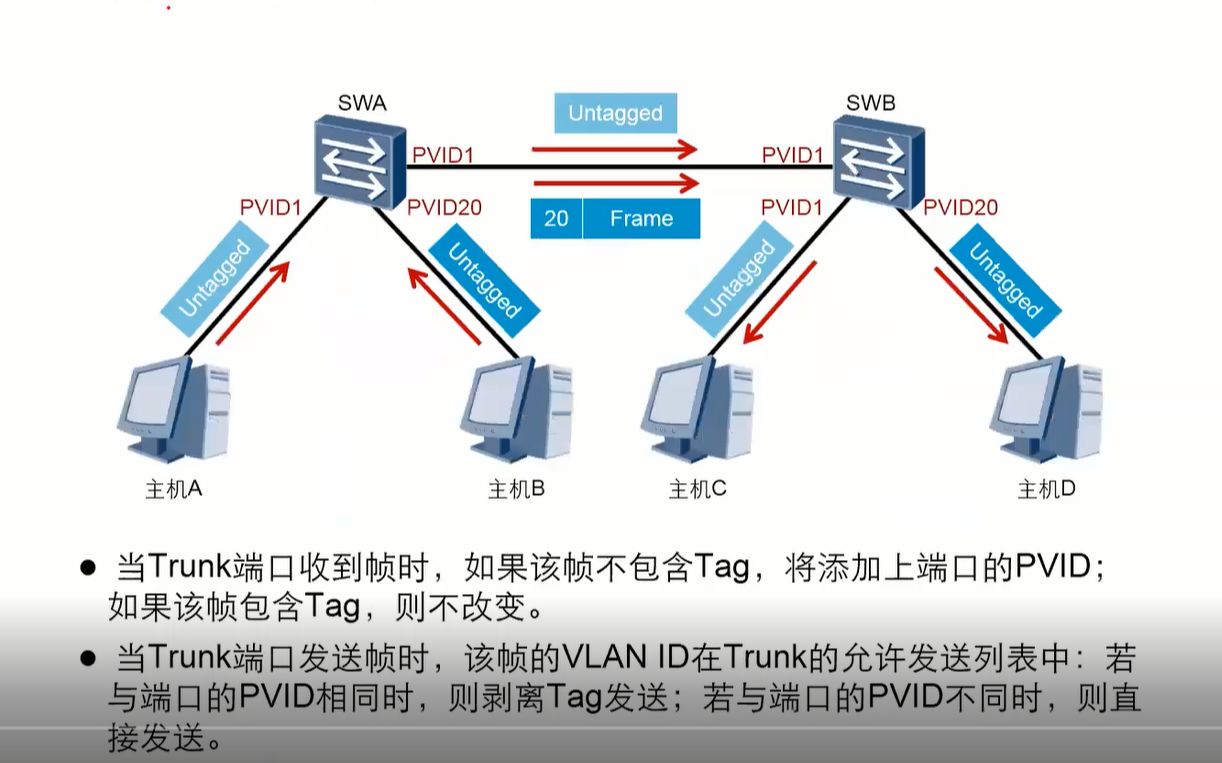

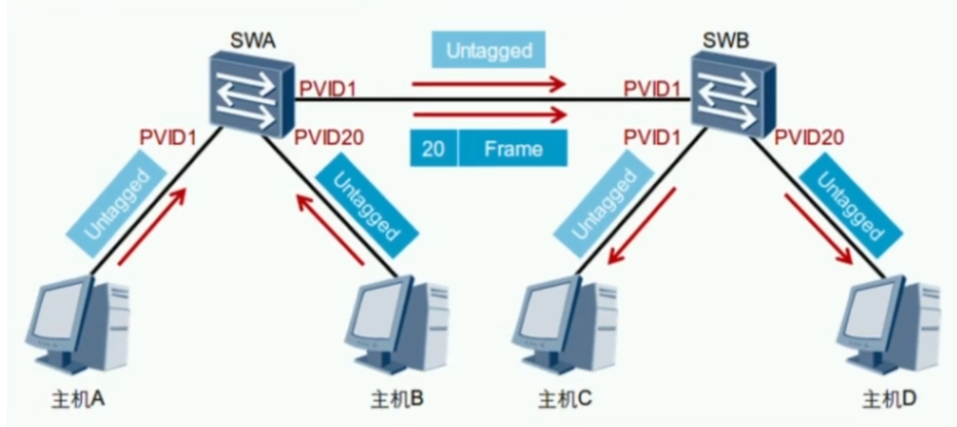

trunk口与access口的核心区别在于：access口仅允许一个VLAN的数据通过，通常用于连接终端设备（如电脑、打印机）；trunk口允许多个VLAN的数据通过，主要用于交换机之间的VLAN扩展（如核心交换机与汇聚交换机之间）。
配置trunk口的前提条件包括：
- 交换机需支持VLAN功能（通过vlan database或vlan命令创建VLAN）；
- 端口需支持trunk模式（如千兆以太网端口通常默认支持，需通过switchport mode trunk命令启用）；
- 两端trunk口的“允许VLAN列表”需匹配，否则可能导致VLAN数据丢失。
trunk口配置步骤详解（以Cisco交换机为例，其他品牌类似）
以Cisco Catalyst 2960系列交换机为例，配置步骤如下：
-
进入全局配置模式
在交换机命令行界面（CLI）输入：
-
进入端口配置模式
选择目标端口（如GigabitEthernet 1/0/1），输入：
interface GigabitEthernet1/0/1 -
设置端口为trunk模式
启用trunk功能：
switchport mode trunk
-
配置允许的VLAN列表（可选，默认所有VLAN通过）
若需限制通过trunk口的VLAN，可指定允许的VLAN：
switchport trunk allowed vlan [VLAN列表] # 示例：switchport trunk allowed vlan 10,20,30 -
保存配置
退出配置模式并保存：
end write memory - 登录西西云控制台，选择“网络配置”→“虚拟交换机”；
- 选择目标虚拟交换机，进入端口配置页面；
- 将端口模式设置为“trunk”，并配置允许的VLAN列表（如VLAN 100-200）；
- 应用配置后，通过云网络监控工具验证trunk口流量（如使用iPerf测试不同VLAN间的数据传输速率）。
-
问题：trunk口无法识别其他交换机的VLAN标签
解决：检查两端trunk口的“allowed vlan”列表是否匹配，确保允许的VLAN一致。
-
问题：trunk口流量延迟过高
解决：检查交换机CPU利用率，若过高可能影响trunk口处理能力，可调整交换机QoS策略或升级硬件。
trunk口配置的注意事项
- 确保两端trunk口的“allowed vlan”列表完全一致，否则可能导致VLAN数据丢失；
- 在大型网络中，建议使用VLAN中继协议（如802.1q），简化trunk口配置；
- 定期检查trunk口的流量负载，避免因流量过大导致性能下降。
常见问答（FAQs）
-
Q：如何检查trunk口的配置状态？如何确认trunk口是否正常工作？
A：在Cisco交换机上，使用show interfaces trunk命令查看端口模式、允许的VLAN列表及流量统计；使用show vlan brief命令确认VLAN是否正常转发，若trunk口显示“Trunking”状态且流量正常，则配置正常。
-
Q：trunk口与access口的主要区别是什么？在什么场景下需要配置trunk口？
A：access口仅允许一个VLAN的数据通过，通常用于连接终端设备（如电脑、打印机）；trunk口允许多个VLAN的数据通过，主要用于交换机之间的VLAN扩展（如核心交换机与汇聚交换机之间），当需要在多个交换机之间共享多个VLAN时，需配置trunk口。
国内权威文献参考
- 《计算机网络》（第5版），高等教育出版社；
- 《交换机配置与管理实战》，人民邮电出版社；
- 《云计算与虚拟化技术》,机械工业出版社。
西西云云网络中的trunk口配置实践案例
场景：某企业客户在西西云搭建的混合云环境中，需要在虚拟交换机（如KVM虚拟化环境中的Open vSwitch）之间配置trunk，实现不同VLAN的流量转发。
配置步骤（结合西西云云网络控制台）：
结果：成功实现不同VLAN间的流量转发，保障了混合云环境中VLAN的扩展性，客户反馈配置过程简单，故障率低。
trunk口配置的常见问题与解决
