平流式沉淀池泥斗计算的方法与步骤是什么？

平流式沉淀池的泥斗计算

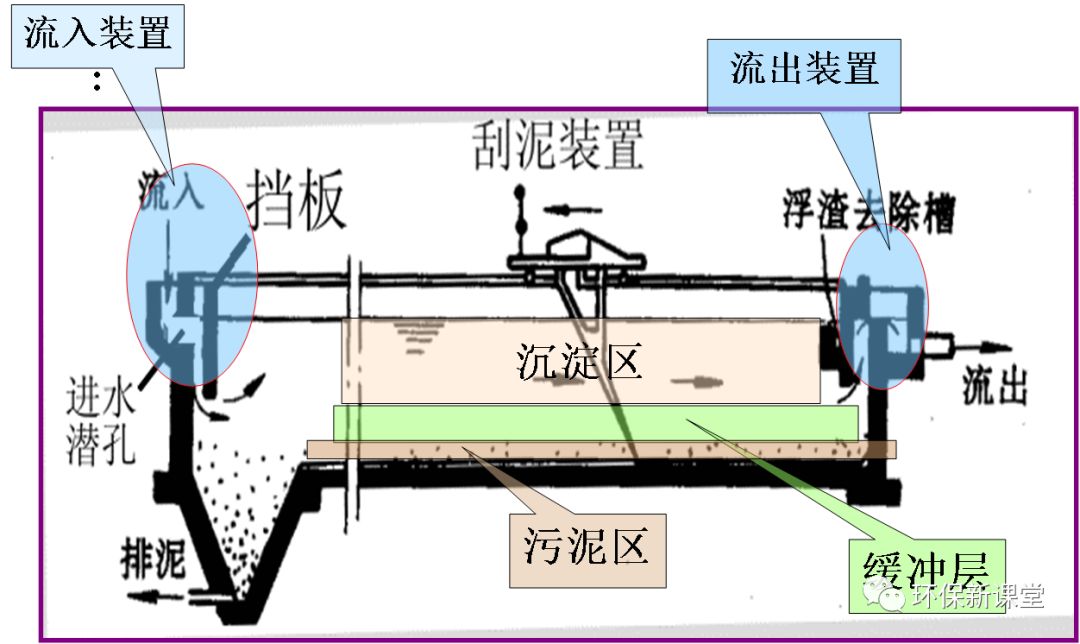

平流式沉淀池是水处理工艺中常用的沉淀设施，用于去除水中的悬浮颗粒，其结构包括进水区、沉淀区、出水区和泥斗，泥斗作为污泥收集与排出的关键部分，其设计与计算直接影响沉淀池的运行效果，本文将详细介绍泥斗的设计参数、容积计算方法、尺寸确定及实际应用注意事项。

泥斗设计参数

泥斗是沉淀池底部收集污泥的部件，常见形式为锥形或倒圆锥形，需满足以下设计参数：

• 泥斗倾角：斗壁与水平面的夹角，一般取45°~60°，确保污泥能顺利滑落至排泥管，倾角过小会导致污泥积聚，过大则增加结构负荷。
• 泥斗深度：根据污泥量与停留时间确定，需保证污泥在泥斗内停留时间≥2小时（防止污泥干化）。
• 污泥量计算：

  污泥产率（S）：单位体积原水产生的污泥体积，通常通过实验或经验数据确定（如城市污水S≈0.02~0.04 m³/(m³·d)）。

  污泥量（V）= 处理水量（Q）× 污泥产率（S）。

• 停留时间（T）：泥斗内污泥的停留时间，一般要求≥2小时，确保污泥充分沉淀。

泥斗容积计算

泥斗容积需满足污泥停留时间要求，计算公式如下：

[ V = frac{Q times S times T}{3600} ]

• ( Q )：处理水量（m³/h）；
• ( S )：污泥产率（m³/(m³·d)）；
• ( T )：污泥停留时间（h）。

以锥形泥斗为例，容积公式为：

[ V = frac{1}{3} pi r^2 h ]

( r ) 为泥斗底半径（m），( h ) 为泥斗高度（m）。

计算步骤：

1. 确定污泥量（( V_{text{污泥}} = Q times S )）；
2. 计算泥斗容积（( V = V_{text{污泥}} times T )）；
3. 根据泥斗形状与倾角，确定底半径与高度，满足容积要求。

泥斗尺寸确定

泥斗尺寸需结合容积与倾角计算，确保结构合理，以锥形泥斗为例：

• 底半径（r）：

  [ r = sqrt{frac{3V}{pi h}} ]

• 斗壁倾角（α）：

  [ alpha = arctanleft(frac{h}{2r}right) ]

  需保证 ( 45° leq alpha leq 60° )，若倾角不符合要求，需调整高度或半径。

实例计算：

假设处理水量 ( Q = 10000 , text{m}^3/text{d} )，污泥产率 ( S = 0.03 , text{m}^3/(text{m}^3 cdot text{d}) )，停留时间 ( T = 2 , text{h} )：

1. 污泥量 ( V_{text{污泥}} = 10000 times 0.03 = 300 , text{m}^3/text{d} = 12.5 , text{m}^3/text{h} )；
2. 泥斗容积 ( V = 12.5 times 2 = 25 , text{m}^3 )；
3. 假设泥斗高度 ( h = 4 , text{m} )，则底半径 ( r = sqrt{frac{3 times 25}{pi times 4}} approx 2.44 , text{m} )；
4. 斗壁倾角 ( alpha = arctanleft(frac{4}{2 times 2.44}right) approx 39.2° )，符合要求。

注意事项

• 参数准确性：污泥产率需通过实际数据验证，避免经验值偏差导致容积计算错误；
• 排泥设施：泥斗底部需设置排泥管（直径≥200mm），确保污泥顺利排出；
• 结构稳定性：泥斗需采用坚固材料（如钢筋混凝土），防止变形影响倾角；
• 定期清理：避免污泥干化，定期检查泥斗内污泥状态，调整运行参数。

相关问答FAQs

1. 泥斗倾角如何选择？

   答：泥斗倾角通常取45°~60°，过小会导致污泥积聚，过大则增加结构负荷，实际设计中需根据泥斗深度与污泥量调整，确保污泥能顺利滑落至排泥管。

2. 泥斗容积如何确定污泥停留时间？

   答：污泥停留时间 ( T = frac{text{泥斗容积} , V}{text{单位时间污泥量}} )，通过控制泥斗容积和污泥量，可满足要求的停留时间（一般≥2小时）,保证污泥在泥斗内充分沉淀。
