平流式沉淀池的设计与计算

平流式沉淀池是水处理工程中常用的固液分离设备，通过重力作用使悬浮颗粒在水中沉降，广泛应用于给水处理、污水处理等领域，其设计需遵循水力条件、沉淀效率及工程可行性等多重因素，以下从设计原理、参数选取、计算步骤及实际应用等方面展开说明。

设计原理与结构

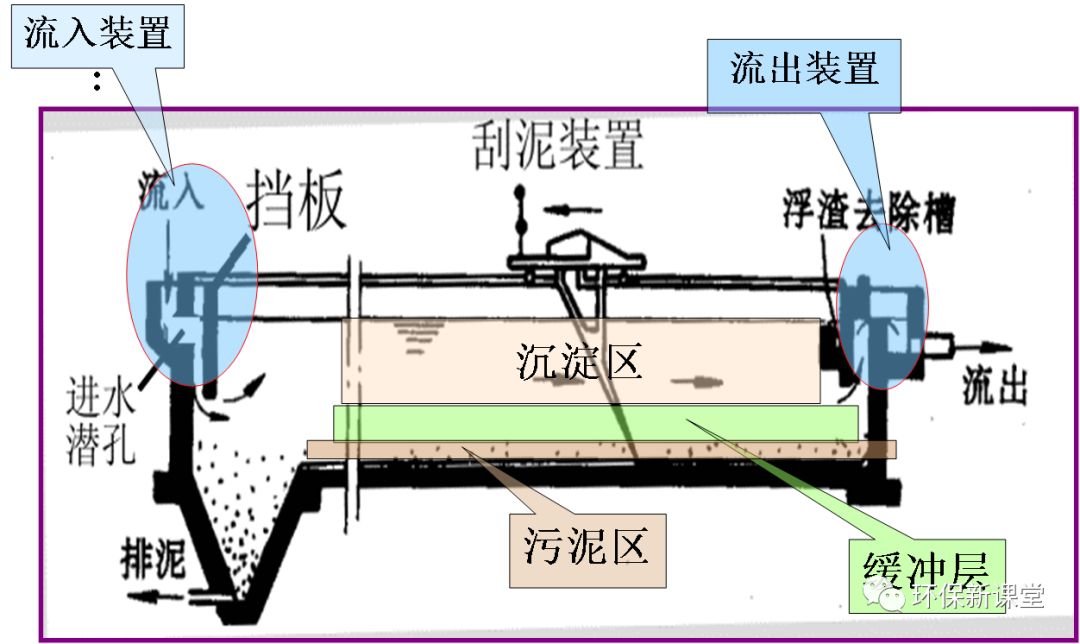

平流式沉淀池的核心设计原理是利用重力沉降，使水中悬浮物在水中停留足够时间，实现固液分离，其典型结构包括进水区、沉淀区、出水区及污泥区四部分，进水区均匀分布水流，沉淀区为矩形长池，出水区通过溢流堰收集清水，污泥区位于池端底部，通过排泥管排出沉淀污泥。

主要设计参数

平流式沉淀池的关键设计参数需根据处理水量、水质及工艺要求确定，常见参数及取值范围如下表所示：

设计计算步骤

确定设计流量与沉淀时间

首先根据处理规模确定设计流量 ( Q_{text{设}} )，结合工艺要求选取沉淀时间 ( t )（通常取1.5 h）。

沉淀区尺寸计算

• 有效容积：( V = Q_{text{设}} times t )
• 水平流速：( v = frac{V}{A} = frac{Q_{text{设}}}{B times h} )（( A ) 为沉淀区面积，( B ) 为池宽，( h ) 为有效水深）
• 池长：( L = v times t times 3600 )（需满足池长与池宽比要求）
• 池宽：( B = frac{Q_{text{设}}}{h times v} )

污泥区容积计算

根据污泥产量（如按每日污泥量计算，一般取 ( 0.3 sim 0.5 , text{m}^3/text{万 m}^3 ) 水量）计算污泥区所需容积，确保排泥管径及排泥时间满足要求。

进出水系统设计

• 进水系统：采用穿孔墙或配水槽，使水流均匀分布。
• 出水系统：设置溢流堰，控制出水水位，保证出水水质。
• 排泥系统：采用静水压力或机械刮泥机，定期排泥。

水力条件验证

通过计算水平流速、停留时间、表面负荷等指标，验证是否满足设计要求（如表面负荷一般取1~3 m³/(m²·h)）。

设计实例简析

以处理水量 ( Q_{text{设}} = 1000 , text{m}^3/text{h} ) 为例，沉淀时间 ( t = 1.5 , text{h} )，有效水深 ( h = 3 , text{m} )，水平流速 ( v = 7 , text{mm/s} = 0.007 , text{m/s} )。

• 沉淀区有效容积：( V = 1000 times 1.5 = 1500 , text{m}^3 )
• 沉淀区面积：( A = frac{Q_{text{设}}}{v times 3600} = frac{1000}{0.007 times 3600} approx 42.86 , text{m}^2 )
• 池宽：( B = frac{A}{h} = frac{42.86}{3} approx 14.29 , text{m} )（取14.3 m）
• 池长：( L = v times t times 3600 = 0.007 times 1.5 times 3600 = 37.8 , text{m} )（取38 m）

平流式沉淀池的优缺点

• 优点：结构简单、施工方便、造价较低、沉淀效果稳定。
• 缺点：占地面积大、排泥困难、易受水流扰动影响沉淀效果。

FAQs

1. 问题：平流式沉淀池与辐流式沉淀池的主要区别是什么？

   解答：平流式沉淀池为矩形长池，水流水平流动；辐流式沉淀池为圆形池，水流呈辐射状流动，平流式沉淀池适用于大流量处理，辐流式沉淀池适用于中小流量处理，且平流式沉淀池的沉淀效率受水流均匀性影响更大。

2. 问题：如何确定平流式沉淀池的有效水深？

   解答：有效水深需根据设计流量、沉淀时间及池宽等因素综合计算，通常通过公式 ( h = frac{Q_{text{设}}}{B times v} ) 计算，( B ) 为池宽，( v ) 为水平流速，同时需结合规范要求（如有效水深一般不小于2.5 m，不超过4 m）确定最终值。
