平流式隔油池设计计算专题，如何精准确定油水分离关键参数以优化处理效果？

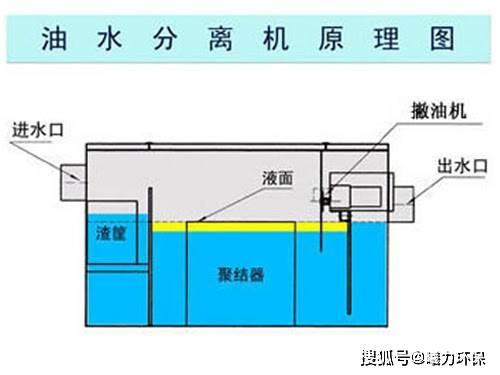

平流式隔油池是污水处理系统中用于去除含油废水中油类污染物的核心设备，通过重力分离原理，将油类与水分离，其结构为长方形水池，水流方向平行于池长，通过延长停留时间，使油珠沉降或上浮,从而实现油水分离。

设计参数确定

设计平流式隔油池需先明确关键参数：

• 设计流量：取最大小时流量（(Q_{text{max}})），并考虑变化系数（(Kz)），计算实际设计流量(Q = Q{text{max}} times K_z)。
• 停留时间：通常为1.0~2.0小时，低浓度含油废水取上限，高浓度取下限。
• 表面负荷：即单位池表面积的处理能力，一般取0.5~1.5 (m^3/(m^2 cdot h))，需根据水质含油浓度调整，浓度越高，表面负荷可适当提高。
• 油水密度差：油（(rho approx 920 , text{kg/m}^3)）与水（(rho approx 1000 , text{kg/m}^3)）的密度差为78 (kg/m^3)，此参数用于计算油珠沉降速度（(v = frac{(rho{text{水}} – rho{text{油}})g d^2}{18 mu})），d)为油珠直径，(mu)为水的粘度（20℃时约(1.0 times 10^{-3} , text{Pa·s})）。

计算步骤与公式

有效容积计算

有效容积(V = text{设计流量} times text{停留时间})（单位：(m^3)），设计流量(Q = 500 , m^3/h)，停留时间(t = 1.5 , h)，则(V = 500 times 1.5 = 750 , m^3)。

池体尺寸计算

• 有效水深(H)：通常取1.5~2.5 m，此处取(H = 2.0 , m)。
• 池宽(B)：需考虑施工与检修，取(B = 2.5 , m)。
• 池长(L)：(L = frac{V}{B times H} = frac{750}{2.5 times 2.0} = 150 , m)。
• 校核表面负荷：池表面积(A = B times H = 2.5 times 2.0 = 5.0 , m^2)，表面负荷(q = frac{Q}{A} = frac{500}{5.0} = 100 , m^3/(m^2 cdot h))，需小于设计表面负荷（如1.5 (m^3/(m^2 cdot h))），若超出，需调整参数（如增加停留时间或缩小池宽）。

油珠沉降速度校核

根据斯托克斯公式计算油珠沉降速度(v)，确保油珠在停留时间内沉降至池底，油珠直径(d = 0.1 , mm)，则(v = frac{(1000 – 920) times 9.81 times (0.1 times 10^{-3})^2}{18 times 1.0 times 10^{-3}} approx 0.011 , m/s)，停留时间1.5 h（5400 s），油珠沉降距离(s = v times t = 0.011 times 5400 approx 59.4 , m)，需小于池长（150 m），满足分离要求。

结构设计要点

• 池体材料：采用钢筋混凝土结构，需抗油类腐蚀，表面做防水处理。
• 进水口与出水口：进水口设于池前端，均匀分布，避免短路；出水口设于池末端，低于油层厚度（如1.5 m处），防止浮油随水流出。
• 集油槽：池前端设集油槽（宽0.3~0.5 m，长与池长匹配），收集浮油并导出。
• 排泥装置：池底设排泥管（直径200~300 mm），定期排泥（每24~48小时一次）。
• 防浮盖：池顶设防浮盖（材质为塑料或玻璃钢），防止油类溢出并减少蒸发。

工程实例（简）

某石油化工厂含油废水处理工程，设计流量(Q = 800 , m^3/h)，停留时间(t = 1.5 , h)，采用平流式隔油池，计算得有效容积1200 (m^3)，池长(L = 240 , m)，宽(B = 2.5 , m)，深(H = 2.0 , m)，表面负荷(q = 80 , m^3/(m^2 cdot h))，满足设计要求，运行后油类去除率达85%以上。

FAQs

1. 问：平流式隔油池的停留时间如何选择？

   答：停留时间需根据含油浓度调整，低浓度（<100 mg/L）取1.5~2.0小时，高浓度（>100 mg/L）取1.0~1.5小时，确保油珠有足够时间沉降或上浮。

2. 问：表面负荷过高会导致什么问题？

   答：表面负荷过高（超过1.5 (m^3/(m^2 cdot h))）会导致油类分离不彻底，浮油随水流出，需通过增加停留时间、缩小池宽或降低设计流量来调整。
