负载均衡系统设计图，如何优化配置实现高效性能？

构建高可用、高性能服务的核心骨架

在现代互联网应用架构中,负载均衡系统早已不是可选项，而是保障服务高可用性、可扩展性和高性能的基石，一张清晰、全面的负载均衡系统设计图，如同服务架构的神经系统图，直观地揭示了流量如何被智能分配、资源如何被高效利用、故障如何被无缝隔离，深入理解其设计原理与核心组件，对于构建和运维稳健的线上服务至关重要。

负载均衡：流量指挥的艺术

负载均衡的核心使命在于透明地分配客户端请求到后端多个服务器实例，其价值体现在：

• 提升可用性： 自动屏蔽故障节点，确保服务整体无中断。
• 增强扩展性： 轻松横向扩展后端服务器以应对流量增长。
• 优化性能： 合理分配请求，避免单点过载，降低响应延迟。
• 简化运维： 后端服务器变更（扩容、缩容、维护）对客户端透明。

负载均衡器根据部署位置可分为：

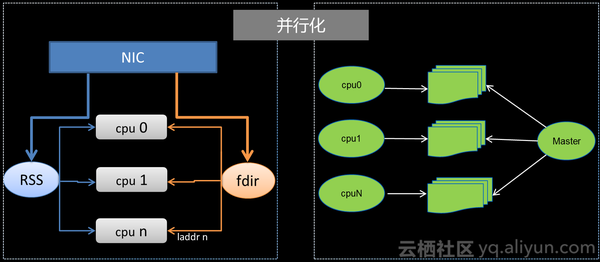

• 四层负载均衡 (L4)： 基于网络层（IP）和传输层（TCP/UDP）信息（如源/目的IP、端口）进行转发，效率高，对应用透明，代表：LVS (Linux Virtual Server)。
• 七层负载均衡 (L7)： 基于应用层信息（如HTTP URL、Header、Cookie）进行更精细化的路由决策，功能强大，可实现内容感知，代表：Nginx, HAProxy, 云厂商的CLB/ALB。

核心组件与设计图剖析

一个典型的负载均衡系统设计图应清晰展现以下核心组件及其交互关系：

1. 客户端 (Client)： 请求发起方，通常只感知负载均衡器的入口地址（VIP或域名）。
2. 负载均衡器 (Load Balancer LB)：
   • 前端监听器 (Listener)： 配置监听的协议（TCP/UDP/HTTP/HTTPS）和端口（如80, 443）。
   • 调度策略 (Scheduling Algorithm)： 决定请求如何被分配到后端服务器，常见算法见下表：
   • 健康检查 (Health Check)： 定期主动探测后端服务器状态（如TCP连接、HTTP GET），标记健康/不健康节点，确保流量只导向可用实例，这是高可用的生命线。
   • 会话保持 (Session Persistence / Sticky Session)： 确保同一用户的连续请求被发往同一后端服务器，常用基于Cookie或源IP实现。
   • 安全防护 (Security)： 集成基础防护如连接限制、简单的分布缓解（常与WAF联动）。
3. 后端服务器池 (Backend Server Pool / Real Server RS)： 实际处理业务请求的服务器集群，LB根据策略将流量分发至此，池中服务器应是无状态或通过会话保持/共享会话存储解决状态问题。
4. (可选) 服务注册与发现中心： 在动态微服务架构中，后端实例可能频繁变化，LB需要从此中心动态获取可用实例列表（如Consul, Nacos, Eureka）。
5. (可选) 监控与日志系统： 收集LB及后端服务器的性能指标（QPS, 延迟、错误率、连接数）、访问日志、健康检查状态，用于监控、告警、排障和容量规划。

表：常见负载均衡算法对比

典型架构设计模式

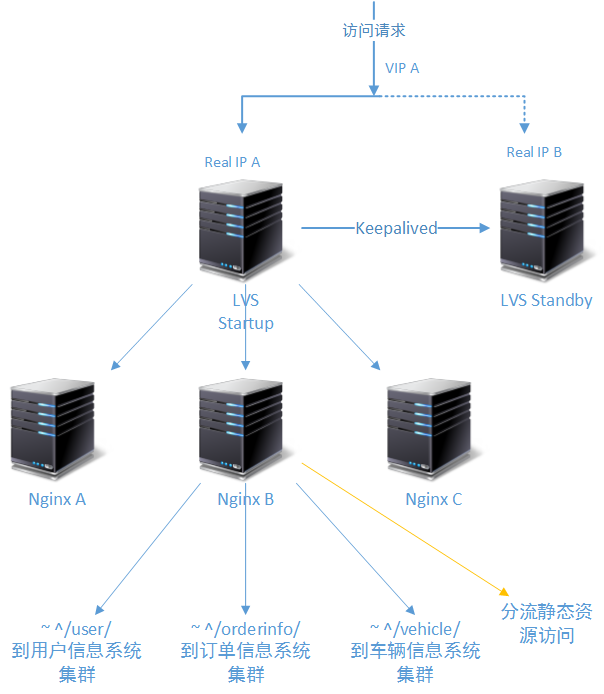

1. 集中式架构：

   • 设计图要点： 单台或多台LB（主备/集群）部署在逻辑中心位置（如数据中心入口、核心交换机旁），所有外部流量先经过LB，再分发给后端服务器池。
   • 优点： 架构简单清晰，易于管理和配置。
   • 缺点： LB容易成为性能瓶颈和单点故障点（需高可用部署），网络路径可能非最优（流量绕行）。
   • 适用： 中小规模应用，传统IDC部署。

2. 分布式架构 (如DSR Direct Server Return)：

   • 设计图要点： LB只处理入站请求的调度（通常只处理TCP握手），后端服务器处理完请求后，直接响应给客户端，绕过LB，需要服务器配置Loopback VIP或特殊网络支持。
   • 优点： 极大减轻LB压力（尤其出向流量大时），提升吞吐量，LB瓶颈风险低。
   • 缺点： 配置复杂（网络层），服务器需特殊配置，排障稍难，健康检查需额外注意。
   • 适用： 高吞吐量、视频直播、下载等出向流量远大于入向流量的场景。

3. 云原生架构：

   • 设计图要点： 充分利用云平台提供的托管LB服务（如AWS ALB/NLB, GCP CLB, Azure LB, 阿里云CLB/ALB/NLB, 腾讯云CLB），与云上弹性伸缩组（Auto Scaling Group）、容器服务（如K8s Ingress）、服务网格（如Istio Gateway）深度集成，LB实例由云平台自动管理高可用和扩展。
   • 优点： 免运维基础设施，弹性伸缩，高可用性由云平台保障，深度集成云服务。
   • 缺点： 受限于云厂商特定功能和计费模型。
   • 适用： 云上部署的现代应用、微服务架构。

关键技术考量与经验案例

• 健康检查配置： 经验案例： 某电商大促期间，因健康检查HTTP GET请求路径对应的接口存在性能问题（未做优化），在高负载下频繁超时，导致大量健康的服务实例被LB误判为不健康而下线，引发雪崩。教训： 健康检查接口必须极其轻量、独立、高性能，避免依赖核心业务逻辑，建议使用专用端口或简单TCP检查。
• 会话保持选择： 根据应用类型决定，对于购物车等强状态应用，应用层Cookie（如JSESSIONID）保持是首选，对于性能要求极高的弱状态API，可考虑关闭会话保持或使用更轻量级方案。
• 弹性伸缩联动： 负载均衡器需与后端服务器的自动伸缩策略联动，当监控到负载持续升高（如CPU、连接数），触发扩容，新实例自动注册到LB池；负载降低时自动缩容，LB自动剔除下线实例。经验案例： 合理设置伸缩冷却时间和指标阈值，避免因流量瞬时波动导致服务器频繁震荡伸缩。
• 安全纵深防御： LB是第一道防线，除了自身的基础防护，应与Web应用防火墙（WAF）、分布防护服务联动，将LB部署在安全子网，严格控制管理访问权限。
• 多可用区部署： 在云环境或大型IDC，将LB实例和后端服务器池跨多个物理隔离的可用区（Availability Zone）部署，实现机房级容灾，LB应能自动将流量引导至健康可用区的后端。

负载均衡系统设计图的绘制价值

一张优秀的负载均衡系统设计图不仅是技术实现的蓝图,更是团队沟通、故障排查、容量规划和架构演进的重要工具，它能清晰地展示：

• 流量入口点（VIP/DNS）和协议端口。
• LB集群的部署模式（主备/集群）和位置。
• 后端服务器池的组成和分组（如按功能模块分组）。
• 健康检查机制和流向。
• 会话保持策略（如标注）。
• 与周边系统（注册中心、监控、WAF）的集成关系。

FAQs

• Q：在设计负载均衡架构时，选择四层(L4)还是七层(L7)的主要考量因素是什么？

  • A： 核心考量是所需的流量调度粒度和应用层感知需求，若仅需基于IP/端口进行简单高效转发（如数据库、游戏服务器），L4是首选，若需要基于HTTP URL、Header、Cookie进行内容路由（如API网关、虚拟主机、蓝绿部署）、SSL终止、HTTP重写/重定向等高级功能，则必须选择L7，性能上L4通常吞吐量更高，L7功能更丰富但开销稍大。

• Q：如何解决后端服务器有状态应用的负载均衡问题？

  • A： 主要有三种策略：
    1. 会话保持 (Sticky Session)： 利用LB的会话保持功能（如基于Cookie或源IP哈希），确保同一用户会话的请求始终路由到同一台后端服务器，这是最常见方案，但服务器故障时可能导致会话丢失。
    2. 共享会话存储： 将会话数据（如Session）存储在外部共享缓存中（如Redis, Memcached），这样任何一台后端服务器都能访问到用户的会话状态，无需会话保持，架构更健壮，但引入了外部依赖和网络开销。
    3. 客户端存储： 将状态信息（如Token）加密后存储在客户端（如Cookie），服务器无状态，每次请求携带完整状态，安全性设计和序列化开销是关键。
