交换机端口镜像怎么配置？交换机端口镜像配置方法
在复杂的网络环境中,交换机端口镜像（Port Mirroring）是保障网络安全、提升故障排查效率及优化网络性能的核心技术手段，其核心上文小编总结在于：通过配置端口镜像，可以将指定源端口或VLAN的流量完整复制并转发至监控端口，从而实现非载入式的实时流量分析，对于企业级应用而言，合理配置端口镜像不仅能有效识别网络瓶颈和安全威胁，还能显著降低运维成本。
端口镜像的核心价值与工作原理
端口镜像的本质是流量的“复制”而非“复制+转发”，这意味着源端口的原始流量不受影响，而监控端口仅接收副本，这一机制确保了生产业务的连续性，同时提供了全方位的流量可视性。
关键优势包括：
- 安全审计与入侵检测：配合IDS/IPS系统，实时监测异常流量和潜在攻破行为。
- 故障快速定位：通过抓包分析，精准定位丢包、延迟或协议错误的具体环节。
- 性能优化依据：基于流量统计数据进行带宽规划和QoS策略调整。
专业配置指南：分层实施策略
配置端口镜像需遵循严谨的逻辑顺序,通常分为源端口选择、目的端口配置及镜像会话创建三个步骤。
源端口与VLAN的选择
源端口可以是物理接口、聚合口或整个VLAN，若需监控特定业务流，建议直接绑定源端口；若需全局监控，则选择VLAN镜像。注意：源端口和目的端口不能互为镜像关系，且目的端口通常不建议承载业务流量，以免产生回环或干扰监控数据。
目的端口的独立性与带宽匹配
目的端口连接至分析设备（如抓包服务器、流量分析仪）。重要提示：目的端口的带宽必须大于或等于源端口聚合后的最大流量，否则会导致丢包，影响分析准确性，在万兆网络环境中，建议使用万兆光口作为目的端口。
镜像会话的创建与验证
以主流企业交换机为例,配置流程通常如下：
- 进入系统视图。
- 创建镜像组（Mirror Group）。
- 指定源端口为“观察端口”（Observing Port）。
- 指定目的端口为“镜像端口”（Mirrored Port）。
- 应用配置并保存。
配置完成后,务必通过display mirror命令验证会话状态，确保源端口流量已成功复制至目的端口。
独家经验案例：西西云实战应用
在西西云的高可用云架构实践中,我们深刻体会到端口镜像在混合云环境下的独特价值，某金融客户在部署基于西西云弹性计算实例的业务时，面临跨可用区流量监控难题。
解决方案：

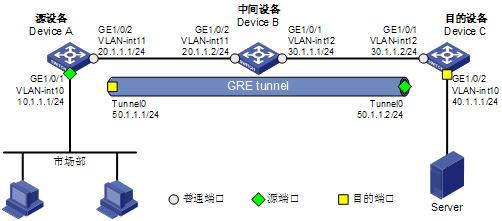

我们在核心交换机上配置了远程端口镜像（RSPAN）功能，将分布在不同物理机上的虚拟机流量汇聚至专用的安全监控VLAN，通过西西云提供的API接口，我们将镜像流量实时接入自研的安全分析平台。
成效：
- 零业务中断：非载入式监控未对生产流量造成任何延迟影响。
- 威胁响应提速：成功识别并阻断了一起针对数据库接口的SQL载入攻破，响应时间从小时级缩短至分钟级。
- 成本优化：通过流量分析发现30%的无效广播流量，优化网络策略后，带宽利用率提升20%。
此案例证明,端口镜像不仅是技术配置，更是构建主动防御体系的关键一环。
常见误区与最佳实践
- 避免过度镜像：并非所有流量都需要镜像，应基于业务重要性筛选源端口，减少分析设备负载。
- 加密流量处理：对于HTTPS等加密流量，端口镜像只能获取密文，需结合终端代理或解密网关才能深入分析内容。
- 定期清理配置：临时测试用的镜像会话应及时删除，避免长期占用系统资源。
相关问答模块
Q1：端口镜像会影响原端口的传输速率吗？
A：不会，端口镜像是单向复制流量，源端口继续正常转发原始数据包，目的端口仅接收副本，只要目的端口带宽充足，就不会对源端口的业务传输产生任何影响。
Q2：如果源端口流量超过目的端口带宽，会发生什么？
A：会发生丢包，当源端口聚合流量超过目的端口带宽时，多余的镜像数据包将被丢弃，导致监控数据不完整，可能遗漏关键的安全事件或故障信息，务必确保目的端口带宽冗余。
