如何进行平流式沉淀池污泥斗计算？计算公式与步骤详解？

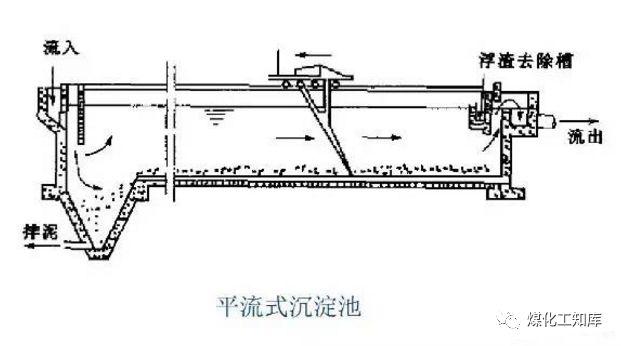

平流式沉淀池是水处理工艺中用于固液分离的核心设备,其污泥斗作为沉淀污泥的收集与排出结构，其设计计算直接影响沉淀池的运行效率与污泥处理成本，本文将从设计基础、几何尺寸、污泥量计算及实际应用等方面，系统阐述平流式沉淀池污泥斗的计算方法与关键要点，为工程设计提供参考。

设计基础与参数确定

平流式沉淀池污泥斗的计算需以工程具体条件为依据,主要涉及设计流量、污泥特性、坡度要求等参数，设计依据通常为《室外给水设计规范》（GB 50013-2018）、《室外排水设计规范》（GB 50014-2016）及地方相关标准，结合项目水质水量、污泥沉降特性确定。

关键参数包括：

• 设计流量：沉淀池的设计水量，如日平均流量、最大流量等；
• 污泥含水率：初沉池污泥含水率通常为95%~97%，二次沉淀池为99%~100%；
• 污泥密度：湿污泥密度约为1000kg/m³，干污泥密度约1000~1100kg/m³；
• 污泥斗坡度：为保证污泥顺利滑落，坡度一般采用60°~70°，常用65°，对应坡度( i = frac{R – r}{h} approx 2.14 )。

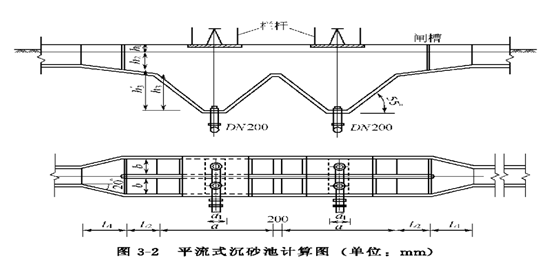

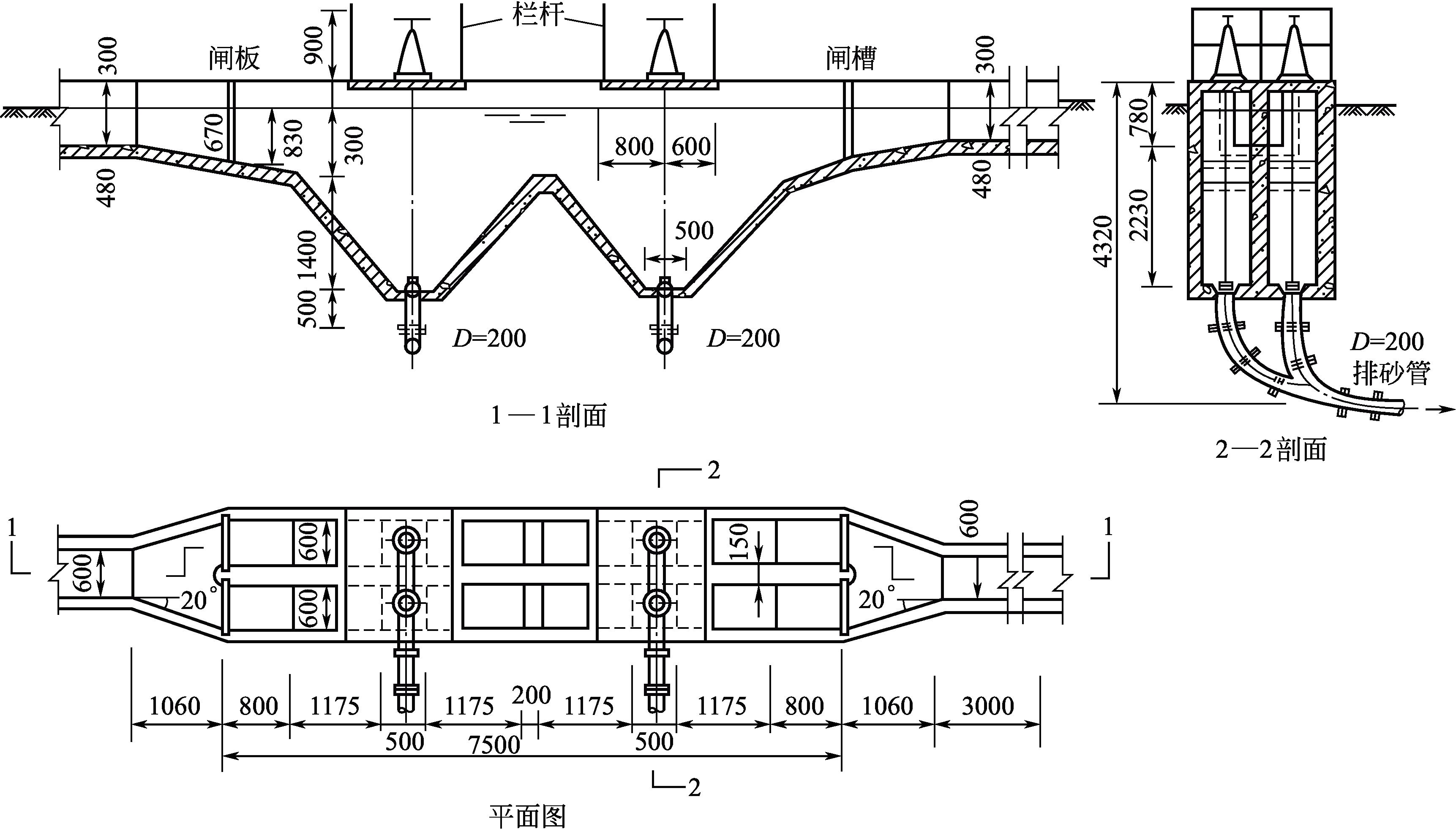

污泥斗几何尺寸计算

污泥斗多采用倒圆锥形结构,其几何尺寸需通过体积、坡度等公式确定。

几何形状与公式

• 体积计算：( V = frac{1}{3}pi h (R^2 + Rr + r^2) )， h )为污泥斗高度，( R )为上口半径，( r )为下口半径；
• 坡度计算：( i = frac{R – r}{h} )，对应角度( theta = arctan(i) )；
• 表面积计算：( S = pi (R + r) l )，( l )为污泥斗斜边长度（( l = sqrt{h^2 + (R – r)^2} )）。

参数确定

根据沉淀池尺寸与排泥要求,设定污泥斗上口直径( D_1 = 1.2 , text{m} )、下口直径( D_2 = 0.6 , text{m} )，则( R = 0.6 , text{m} )、( r = 0.3 , text{m} )，结合坡度要求（65°），计算污泥斗高度( h )：

由( i = tan(65°) approx 2.14 )，得( h = frac{R – r}{i} = frac{0.6 – 0.3}{2.14} approx 0.14 , text{m} )（此处示例参数需结合实际调整，实际工程中污泥斗高度通常取1.0~2.0 m）。

污泥量计算

污泥量计算需结合沉淀池流量、污泥沉降率及污泥含水率进行。

日污泥量计算

初沉池污泥沉降率通常为25%~35%，以30%为例，日污泥体积( W )计算公式为：

( W = Q times S times t / 1000 )

Q )为设计流量（m³/d），( S )为污泥沉降率（%），( t )为时间（h）。

示例：( Q = 10000 , text{m}^3/text{d} )，( S = 30% )，则( W = 10000 times 0.3 times 24 / 1000 = 72 , text{m}^3/text{d} )（湿污泥体积）。

干污泥量换算

干污泥量( W_d )通过含水率换算，公式为：

( W_d = W times frac{1 – P}{P} )

P )为污泥含水率（%）。

示例：( W = 72 , text{m}^3/text{d} )，( P = 95% )，则( W_d = 72 times frac{1 – 0.95}{0.95} approx 3.16 , text{m}^3/text{d} )（干污泥体积，密度约1000kg/m³，故干污泥量约3.16t/d）。

实际应用与优化建议

1. 计算注意事项：
   • 污泥斗坡度需满足设计要求,避免污泥堆积；
   • 下口尺寸需匹配排泥设备（如刮泥机）的宽度，0.3m；
   • 施工精度需保证,避免坡度偏差影响排泥效率。
2. 优化建议：
   • 采用机械刮泥设备,提高排泥速度与均匀性；
   • 设置污泥回流系统,减少污泥处理量；
   • 定期清理污泥斗,防止堵塞。

平流式沉淀池污泥斗的计算需综合考虑水质水量、污泥特性及设备要求，通过合理确定几何尺寸、污泥量及坡度，确保沉淀池高效运行与污泥顺利排出，实际工程中需结合现场条件调整参数，优化设计。

FAQs

1. 污泥斗深度如何确定？

   污泥斗深度通常根据沉淀池有效水深和污泥量计算确定，一般取沉淀池有效水深的1/3~1/2，结合污泥斗几何尺寸（如高度h）和坡度（i）计算，有效水深4m，污泥斗深度可取1.5~2.0m，通过坡度公式（( i = frac{R – r}{h} )）调整上口与下口尺寸，确保污泥顺利排出。

2. 污泥斗角度对计算有什么影响？

   污泥斗角度（坡度）直接影响污泥滑落性能和几何尺寸，角度过大（如超过70°）可能导致污泥堆积，角度过小（如小于60°）则排泥困难，常用角度65°左右，此时坡度约2.14，便于污泥自然滑落，计算时需通过角度反推坡度，再代入几何公式计算体积和表面积。
