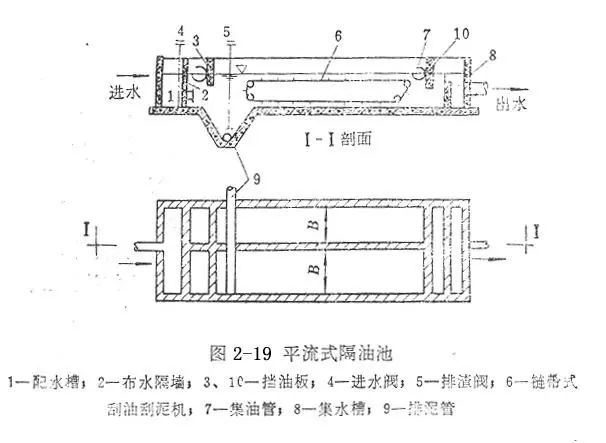

平流式隔油池管道设计计算

平流式隔油池是工业与市政污水处理中常用的油水分离设备,其管道系统设计直接影响油水分离效率与运行稳定性，本文从设计基础、计算步骤、关键参数及注意事项等方面，系统阐述平流式隔油池管道的设计计算方法，为工程实践提供参考。

设计基础

1. 设计流量

   平流式隔油池管道设计流量需依据实际污水量确定，通常采用最大日平均时流量（Q_max），并考虑流量变化系数（Kz），计算公式为：

   [

   Q{text{设}} = Q_{text{max}} times K_z

   ]

   K_z一般取1.2-1.5（根据污水性质与排水规律调整）。

2. 设计参数

   • 水质指标：含油量（如工业废水含油量≤100mg/L）、水温（常温20-30℃）、油品密度（如汽油密度约0.7-0.8g/cm³）。
   • 规范依据：参考《室外排水设计规范》（GB 50014-2021）、《给水排水工程管道结构设计规范》（GB 50332-2012）等。

管道设计计算步骤

管道设计需遵循“流量-流速-管径-水力坡度”的逻辑链，具体步骤如下：

设计流量计算

以某工业车间污水为例,最大日平均时流量为200m³/h，流量变化系数Kz取1.3，则设计流量为：

[

Q{text{设}} = 200 times 1.3 = 260 , text{m}^3/text{h} = 0.0722 , text{m}^3/text{s}

]

确定设计流速

根据《室外排水设计规范》，污水管道流速宜为1.0-1.5m/s，油水分离段流速需满足油珠上浮条件（0.005m/s），本设计取进水管流速1.2m/s，集油管流速0.002m/s。

计算管道管径

利用公式 ( Q = A cdot v )（( A = frac{pi d^2}{4} )）反推管径 ( d )：

• 进水管：

  [

  d = sqrt{frac{4Q}{pi v}} = sqrt{frac{4 times 0.0722}{3.14 times 1.2}} approx 0.316 , text{m} quad (text{取DN320})

  ]

• 出水管：

  出水管流速取0.8m/s，计算得 ( d approx 0.346 , text{m} )（取DN350）。

• 集油管：

  集油管流速取0.002m/s，计算得 ( d approx 0.8 , text{m} )（取DN800）。

水力坡度计算

水力坡度（i）反映管道水头损失，计算公式为 ( i = frac{v^2}{C^2R} )（曼宁公式，( C = 1/n cdot R^{1/6} )，( n )为管道粗糙系数，取0.013）。

• 进水管：

  水力半径 ( R = frac{d}{4} = 0.079 , text{m} )，计算得 ( i approx 0.004 )。

• 出水管：

  水力半径 ( R approx 0.087 , text{m} )，计算得 ( i approx 0.003 )。

关键参数详解

1. 表面负荷：

   平流式隔油池单位面积处理能力（m³/(m²·h)），推荐值0.6-1.5，本设计取1.0m³/(m²·h)。



2. 停留时间：

   污水在池内的停留时间（h），一般2-4h，本设计取3h。

3. 油水分离效率：

   油水分离后出水含油量≤60mg/L，本设计目标≥60%。

设计示例（管道部分）

以下为设计流量260m³/h平流式隔油池管道设计示例（表格形式）：

设计注意事项

1. 材质选择：

   进水管、出水管可采用铸铁管或PVC-U管（耐腐蚀、抗油污）；集油管需采用钢制管（强度高，便于清捞油污）。



2. 管道坡度：

   污水管道坡度宜为0.003-0.005，确保水流顺畅，避免积泥。

3. 连接方式：

   进水管与隔油池连接采用偏心异径管（使水流平缓进入池体）；集油管与池体连接采用法兰接口（便于拆卸清捞油污）。

4. 防漏措施：

   管道接口采用柔性密封材料（如橡胶圈），防止油水渗漏污染环境。

相关问答FAQs

Q1：平流式隔油池管道设计时如何确定设计流量？

A：设计流量需以最大日平均时污水量为基准，结合流量变化系数（K_z，一般1.2-1.5）计算，若最大日平均时流量为200m³/h，K_z取1.3，则设计流量为260m³/h（即0.0722m³/s）。

Q2：管道流速对油水分离效果有何影响？

A：管道流速直接影响油珠上浮时间，若流速过大（>0.005m/s），油珠无法有效分离；若流速过小（<0.002m/s），易导致管道淤积，本设计中进水管流速1.2m/s（满足输送要求），集油管流速0.002m/s（确保油珠上浮），可有效保证分离效率。
