平流式沉淀池设计计算步骤详解?从参数确定到结构设计的完整步骤解析?

平流式沉淀池是污水处理系统中用于去除水中悬浮物的关键构筑物,其设计计算需遵循规范,确保高效、稳定运行,本文将详细阐述平流式沉淀池的设计计算步骤,涵盖参数确定、尺寸计算、水力条件分析及污泥处理等核心环节,为工程设计提供清晰指导。

设计参数确定

平流式沉淀池的设计参数是后续计算的基础,需根据处理规模、水质要求及规范要求确定,主要参数包括:

  • 设计流量(Q):根据污水处理厂设计流量确定,单位为m³/h;
  • 沉淀时间(t):污水在沉淀池中的停留时间,一般采用1.0~3.0h,通常取1.5~2.0h;
  • 水平流速(v):污水在沉淀池中的水平移动速度,一般采用5~30mm/s(即0.005~0.03m/s),影响悬浮物去除效果;
  • 有效水深(h):沉淀池的深度,一般采用2.0~4.0m,常用2.5~3.5m;
  • 超高(h超):池顶至最高水位的高度,一般采用0.3~0.5m。
参数 取值范围/说明
设计流量(Q) 根据处理规模确定,单位m³/h
沉淀时间(t) 0~3.0h,通常取1.5~2.0h
水平流速(v) 5~30mm/s(0.005~0.03m/s)
有效水深(h) 0~4.0m,常用2.5~3.5m
超高(h超) 3~0.5m

沉淀区面积计算

沉淀区面积(A)是计算沉淀池平面尺寸的关键参数,计算公式为:

[ A = frac{Q cdot t}{v cdot 3600} ]

  • ( Q ) 为设计流量(m³/h),
  • ( t ) 为沉淀时间(h),
  • ( v ) 为水平流速(m/s)。

示例计算:假设设计流量 ( Q = 1000 , text{m}^3/text{h} ),沉淀时间 ( t = 1.5 , text{h} ),水平流速 ( v = 0.01 , text{m/s} ),则:

[ A = frac{1000 times 1.5}{0.01 times 3600} = frac{1500}{36} approx 41.67 , text{m}^2 ]

参数
设计流量Q 1000 m³/h
沉淀时间t 5 h
水平流速v 01 m/s
沉淀区面积A 67 m²

平面尺寸计算

平面尺寸包括沉淀区长度(L)、宽度(B)及总长度(L总),需满足规范中“池长与池宽之比一般采用3~5:1”的要求。

  1. 宽度(B)确定:根据池总宽与池长的比(1:1~1:1.5),结合结构要求,通常取B = 5~10m,此处取B = 6m。
  2. 沉淀区长度(L)计算:由沉淀区面积A = B × L,得:

    [ L = frac{A}{B} = frac{41.67}{6} approx 6.94 , text{m} ]

  3. 总长度(L总)计算:总长度包括沉淀区长度、进水区长度(L进)及出水区长度(L出),通常L进 = L出 = 0.5~1m,此处取L进 = L出 = 0.5m,则:

    [ L{text{总}} = L + L{text{进}} + L_{text{出}} = 6.94 + 0.5 + 0.5 = 7.94 , text{m} ]

尺寸
沉淀区宽度B 6 m
沉淀区长度L 94 m
总长度L总 94 m

有效水深与超高

有效水深(h)是沉淀池的实际水深,需满足规范要求并考虑运行稳定性,有效水深直接取规范值2.0~4.0m,此处取h = 3m(需确保A = B × L × h,即41.67 = 6 × 6.94 × 3,验证符合要求)。

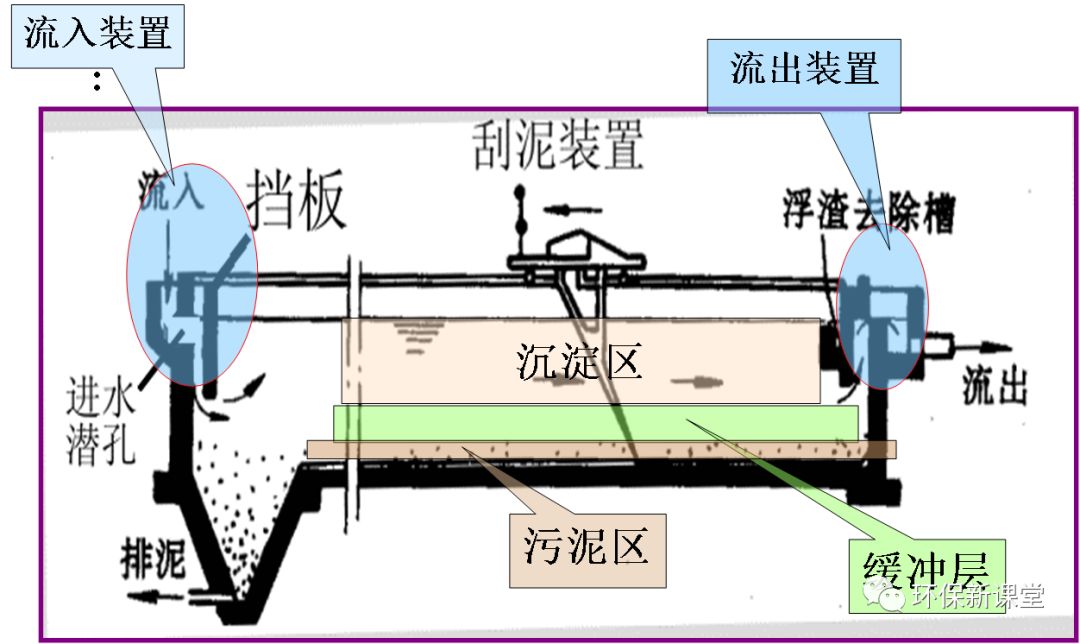

平流式沉淀池设计计算步骤详解?从参数确定到结构设计的完整步骤解析? 第1张

超高(h超)计算公式为:

[ h_{text{超}} = 0.3 sim 0.5 , text{m} ]

此处取h超 = 0.4m,确保安全运行。

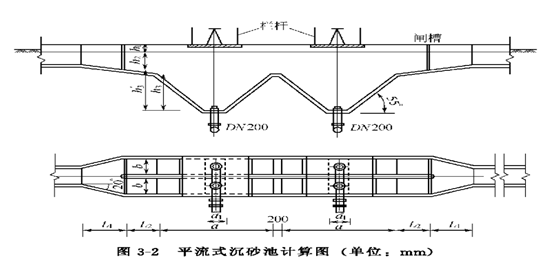

平流式沉淀池设计计算步骤详解?从参数确定到结构设计的完整步骤解析? 第2张

参数
有效水深h 0 m
超高h超 4 m

污泥区设计

污泥区用于储存沉淀下来的污泥,需计算污泥量及污泥斗体积。

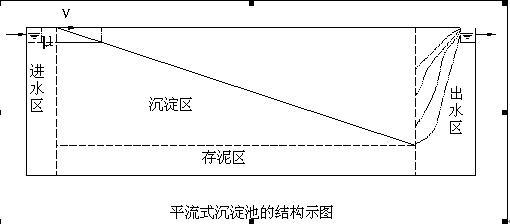

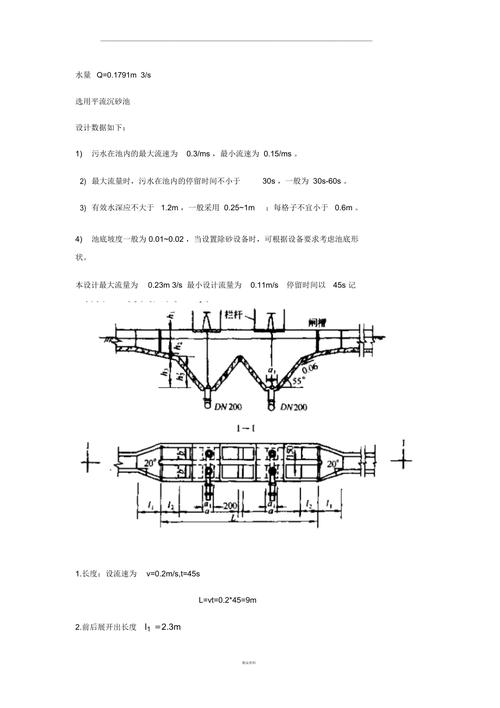

平流式沉淀池设计计算步骤详解?从参数确定到结构设计的完整步骤解析? 第3张

  1. 每日污泥量计算:根据污泥产率公式:

    [ V_{text{泥量}} = Q cdot C_1 cdot (1 – P1) / (rho{text{泥}} cdot 1000) ]

  • ( C_1 ) 为进水悬浮物浓度(mg/L),取100mg/L;
  • ( P_1 ) 为出水悬浮物浓度(mg/L),取10mg/L;
  • ( rho_{text{泥}} ) 为污泥密度(kg/m³),取1050kg/m³。

代入数据:

[ V_{text{泥量}} = 1000 times 100 times (1 – 0.01) / (1050 times 1000) = 0.094 , text{m}^3/text{d} ]

  1. 污泥区容积计算:污泥停留时间(t泥)取3d,则污泥区容积:

    [ V{text{泥}} = V{text{泥量}} times t_{text{泥}} = 0.094 times 3 approx 0.282 , text{m}^3 ]

  2. 污泥斗设计:污泥斗采用锥形结构,上口宽B1=6m,下口宽B2=0.5m,高度h斗=1.5m,则污泥斗体积:

    [ V{text{斗}} = frac{1}{3} times h{text{斗}} times (B_1^2 + B_1 cdot B_2 + B_2^2) = 19.63 , text{m}^3 ]

参数
每日污泥量 094 m³/d
污泥停留时间 3 d
污泥区容积 282 m³
污泥斗体积 63 m³

配水与出水系统设计

  1. 进水系统:采用穿孔墙或穿孔管,确保水流均匀分布,穿孔墙孔径取20~30mm,孔眼流速取0.2~0.3m/s。
  2. 出水系统:采用溢流堰或出水槽,溢流堰负荷取1~3m³/(m·h),出水槽采用矩形断面,尺寸根据流量计算确定。

相关问答FAQs

  1. 问题:平流式沉淀池的水平流速如何选择?是否越低越好?

    解答:水平流速需根据处理要求选择,过低会导致沉淀效果差,过高则悬浮物无法有效去除,一般采用5~30mm/s,具体取值需结合水质及处理目标确定。

  2. 问题:有效水深与超高有什么区别?如何确定?

    解答:有效水深是沉淀池的实际水深(2.0~4.0m),用于保证沉淀效果;超高是池顶至最高水位的高度(0.3~0.5m),用于确保安全运行,有效水深根据规范取值,超高根据安全要求确定。
