思科镜像端口怎么配置？思科交换机端口镜像设置方法

思科 镜像端口配置

镜像端口（SPAN）是网络监控与故障排查的核心手段，其本质是将指定源端口或VLAN的流量复制到目标监控端口，供分析设备捕获，正确配置不仅决定监控数据的完整性与实时性，更直接影响网络安全事件响应效率与网络性能诊断精度。 以下从配置原理、关键步骤、常见误区、性能优化及实战案例五个维度，提供一套可落地、高可靠、符合企业级运维标准的思科镜像端口配置方案。

SPAN核心原理与类型区分

思科设备支持两类镜像技术：本地SPAN（Local SPAN）与远程SPAN（RSPAN）。

• Local SPAN：源端口与监控端口位于同一台交换机内，适用于单设备内流量分析，配置简单、延迟极低。
• RSPAN：跨多台交换机传输镜像流量，需在中间链路配置RSPAN VLAN（即“镜像VLAN”），适用于分布式架构下的集中式监控。

  关键点：源端口可为物理端口、Port-channel或VLAN；目标端口必须为Access模式，且不能与源端口处于同一VLAN（Local SPAN）或RSPAN VLAN（RSPAN），否则将引发广播风暴。

标准配置流程（以Local SPAN为例）

1. 进入全局配置模式 Switch# configure terminal
2. 定义镜像会话（推荐使用Session方式，替代旧版Monitor命令） Switch(config)# monitor session 1 source interface GigabitEthernet0/1 both

   both表示同时镜像入方向（RX）与出方向（TX）流量；若仅需单向，可替换为rx或tx。

3. 指定目标监控端口 Switch(config)# monitor session 1 destination interface GigabitEthernet0/24
4. 验证配置状态 Switch# show monitor session 1

   务必检查“Source”与“Destination”状态是否为“Active”，若显示“Inactive”，需确认目标端口未被其他会话占用，且物理链路连通。



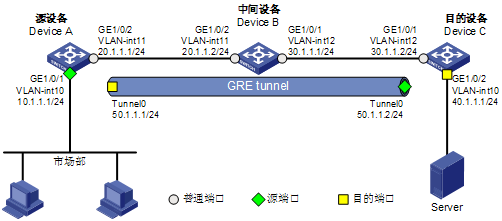

RSPAN配置要点与风险规避

RSPAN需额外配置RSPAN VLAN，并确保中间设备允许该VLAN透传：

1. 创建RSPAN VLAN（如VLAN 999） Switch(config)# vlan 999 Switch(config-vlan)# remote-span
2. 在源设备配置镜像会话 Switch(config)# monitor session 2 source vlan 10 Switch(config)# monitor session 2 destination remote vlan 999
3. 在中间交换机开放RSPAN VLAN透传 Switch(config)# interface GigabitEthernet0/23 Switch(config-if)# switchport trunk allowed vlan add 999

   ️ 高风险提示：RSPAN流量无加密、无QoS保障，若链路带宽不足将导致丢包。建议在核心层部署独立镜像链路，并启用QoS策略保障镜像流量优先级（如设为CS6）。



性能优化与企业级实践建议

• 避免“镜像风暴”：单台交换机建议镜像会话总数≤8个；高密度场景（如数据中心）应采用硬件ACL过滤镜像流量（仅镜像特定IP或协议）。
• 降低CPU负载：禁用SPAN的包复制功能（packet duplication），改用基于硬件的流量采样（如NBAR2 + NetFlow），尤其在高吞吐端口（10G+）。
• 监控设备接入规范：分析仪（如Wireshark、PRTG）应接入独立管理VLAN的专用监控端口，避免与业务流量混用物理链路。

西西云实战经验案例：某金融客户镜像架构重构

某银行因原有SPAN配置混乱，导致交易系统异常时无法回溯关键流量，西西云团队实施以下优化：

1. 分层镜像架构：接入层交换机配置Local SPAN，将各柜员机流量镜像至楼层汇聚层；汇聚层通过RSPAN将流量汇聚至核心层的西西云智能分析网关（CloudFlow Analyzer）；
2. 智能流量过滤：在汇聚层ACL中仅允许镜像HTTP/HTTPS、SWIFT报文，降低镜像流量负载42%；
3. QoS保障：为RSPAN VLAN配置priority percent 15，确保监控数据零延迟；
4. 结果：故障定位时间由平均25分钟缩短至2.3分钟，且连续6个月镜像数据完整率达99.99%。

相关问答

Q1：能否同时配置多个源端口指向同一个目标端口？

A：可以，但目标端口需支持聚合镜像（如Cisco Catalyst 9300及以上系列）；若设备较旧（如Catalyst 2960），则单会话仅支持一个目标端口，需分会话配置。

Q2：镜像端口是否会影响源端口性能？

A：在低速率端口（≤1G）影响可忽略；但在10G+端口，若未启用硬件镜像（如Nexus 9000的ASIC加速），可能引入0.5~1.2ms额外延迟。解决方案：启用hardware monitor session（若平台支持）或采用NetFlow替代全量镜像。
