STM32 ADC如何配置？详细步骤与参数设置指南

基本配置步骤

1. 使能时钟

   • 使能GPIO时钟（对应ADC通道引脚）
   • 使能ADC时钟

2. 配置GPIO

   将引脚设置为模拟模式

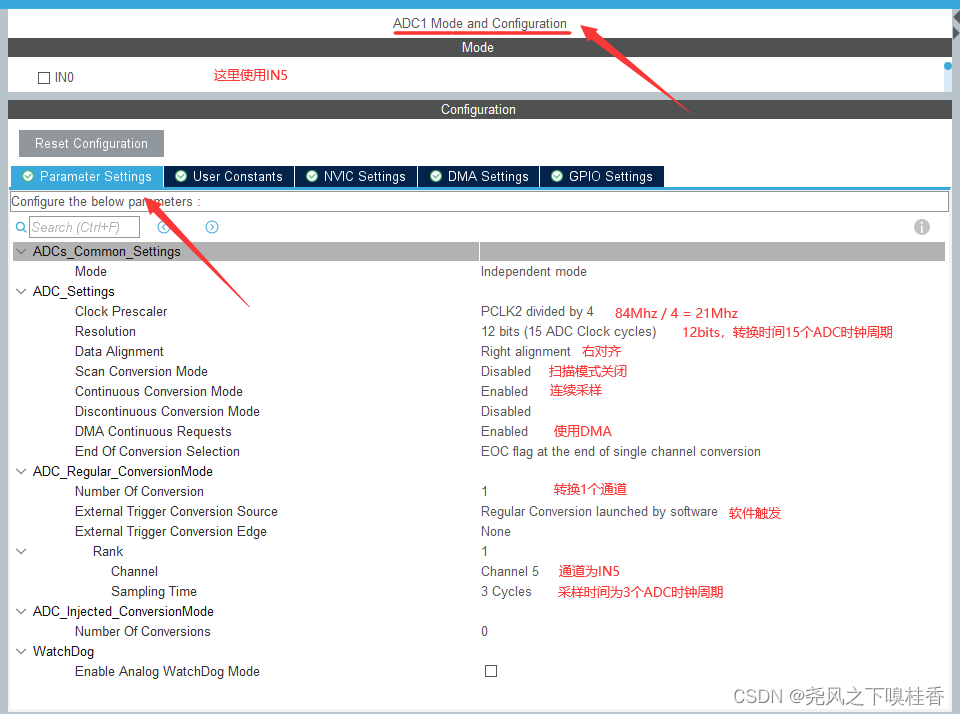

3. 配置ADC参数

   • 分辨率（12/10/8/6位）
   • 扫描模式（单通道/多通道）
   • 连续转换模式
   • 触发方式（软件/外部触发）
   • 数据对齐（右对齐/左对齐）

4. 配置ADC通道

   • 选择通道序号
   • 设置采样时间

5. 校准ADC



   • 执行复位校准
   • 执行校准

6. 启动转换

   • 软件触发转换
   • 等待转换完成
   • 读取转换结果

单通道轮询模式示例代码（ADC1, 通道0, PA0）

#include "stm32f4xx.h" void ADC1_Init(void) { // 1. 使能时钟 RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE); RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE); // 2. 配置GPIO GPIO_InitTypeDef GPIO_InitStruct; GPIO_InitStruct.GPIO_Pin = GPIO_Pin_0; GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AN; // 模拟模式 GPIO_InitStruct.GPIO_PuPd = GPIO_PuPd_NOPULL; GPIO_Init(GPIOA, &GPIO_InitStruct); // 3. 配置ADC参数 ADC_InitTypeDef ADC_InitStruct; ADC_InitStruct.ADC_Resolution = ADC_Resolution_12b; // 12位分辨率 ADC_InitStruct.ADC_ScanConvMode = DISABLE; // 单通道模式 ADC_InitStruct.ADC_ContinuousConvMode = ENABLE; // 连续转换 ADC_InitStruct.ADC_ExternalTrigConv = ADC_ExternalTrigConv_T1_CC1; // 软件触发 ADC_InitStruct.ADC_ExternalTrigConvEdge = ADC_ExternalTrigConvEdge_None; ADC_InitStruct.ADC_DataAlign = ADC_DataAlign_Right; // 数据右对齐 ADC_InitStruct.ADC_NbrOfConversion = 1; // 1个转换通道 ADC_Init(ADC1, &ADC_InitStruct); // 4. 配置ADC通道 ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_84Cycles); // PA0对应通道0 // 5. 校准ADC ADC_Cmd(ADC1, ENABLE); // 使能ADC ADC_ResetCalibration(ADC1); // 复位校准 while(ADC_GetResetCalibrationStatus(ADC1));// 等待复位完成 ADC_StartCalibration(ADC1); // 开始校准 while(ADC_GetCalibrationStatus(ADC1)); // 等待校准完成 // 6. 启动转换 ADC_SoftwareStartConv(ADC1); // 软件触发转换 } uint16_t Read_ADC(void) { while(!ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC)); // 等待转换完成 return ADC_GetConversionValue(ADC1); // 返回转换结果 } int main(void) { ADC1_Init(); while(1) { uint16_t adc_value = Read_ADC(); // 使用adc_value（0~4095对应0~3.3V） // 添加延时或处理逻辑 } }

多通道扫描模式（使用DMA）

关键修改点：

// 启用扫描模式和DMA ADC_InitStruct.ADC_ScanConvMode = ENABLE; // 多通道扫描 ADC_InitStruct.ADC_NbrOfConversion = 3; // 3个通道 // 配置DMA RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_DMA2, ENABLE); DMA_InitTypeDef DMA_InitStruct; DMA_InitStruct.DMA_Channel = DMA_Channel_0; DMA_InitStruct.DMA_PeripheralBaseAddr = (uint32_t)&ADC1->DR; DMA_InitStruct.DMA_Memory0BaseAddr = (uint32_t)adc_buffer; DMA_InitStruct.DMA_DIR = DMA_DIR_PeripheralToMemory; DMA_InitStruct.DMA_BufferSize = 3; // 3个通道 DMA_InitStruct.DMA_PeripheralInc = DMA_PeripheralInc_Disable; DMA_InitStruct.DMA_MemoryInc = DMA_MemoryInc_Enable; DMA_InitStruct.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord; DMA_InitStruct.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord; DMA_InitStruct.DMA_Mode = DMA_Mode_Circular; // 循环模式 DMA_InitStruct.DMA_Priority = DMA_Priority_High; DMA_Init(DMA2_Stream0, &DMA_InitStruct); DMA_Cmd(DMA2_Stream0, ENABLE); // 启用ADC的DMA ADC_DMACmd(ADC1, ENABLE);

关键注意事项

1. 采样时间计算：



   • 总转换时间 = 采样时间 + 12个周期（12位分辨率）
   • 例：ADC_SampleTime_84Cycles + 12 = 96周期 @ ADC时钟=21MHz → 转换时间 ≈ 4.57μs

2. 电压计算：

   float voltage = (adc_value * 3.3f) / 4095.0f; // VREF=3.3V

3. 参考电压：

   • 确保VREF+引脚连接稳定参考电压（通常使用3.3V）
   • 避免超过VDDA电压（0~3.3V输入）

4. 校准要求：



   • 每次上电后需校准一次
   • 温度变化大时建议重新校准

5. 中断使用：

   • 可启用EOC（转换完成）中断替代轮询
   • 配置NVIC并实现中断服务函数

常见问题解决

• 读数不稳定：

  • 增加采样时间（如使用ADC_SampleTime_480Cycles）
  • 添加RC滤波电路（10kΩ + 100nF）
  • 避免高频噪声（远离数字信号线）

• ADC无法启动：

  1. 检查时钟使能（APB2时钟和GPIO时钟）
  2. 验证GPIO配置为模拟模式
  3. 确保校准流程完整执行

• 多通道数据错位：

  • 检查DMA内存地址递增配置
  • 确认通道配置顺序与DMA缓存匹配

不同STM32系列（F1/F3/F4/H7）配置存在差异，请参考对应《参考手册》的ADC章节,使用CubeMX工具可自动生成初始化代码。
