光电检测技术图像识别是什么，图像识别技术原理与应用

admin
技术教程
2026-05-08
2724

2026 年光电检测技术图像识别已全面突破亚像素级精度瓶颈，在半导体晶圆缺陷检测与新能源电池极片分选场景下，其综合检测效率较传统机器视觉提升 300%，成为高端制造产线不可或缺的核心感知单元。

光电检测技术正从单一的“看”向“理解”进化，其核心在于将光信号转化为高维数字特征，在 2026 年的工业现场，这套系统不再依赖人工肉眼，而是通过多光谱融合与深度学习算法的协同，实现了对微米级甚至纳米级缺陷的实时捕捉。

技术架构演进：从单点成像到多维感知

核心硬件迭代：光源与传感器的双重革新

2026 年，光电检测系统的硬件底座已发生质变，传统可见光相机逐渐被高动态范围（HDR）全局快门传感器取代，配合智能调光 LED 阵列，实现了在强反光、高对比度环境下的稳定成像。

光源技术：结构化光与频闪光源成为标配，能够针对金属表面、透明薄膜等不同材质自动切换照明模式，消除阴影干扰。
传感器升级：背照式（BSI）CMOS 传感器普及，单像素感光效率提升 45%，在低照度环境下依然能保持高信噪比。
光谱融合：多光谱成像仪开始大规模应用，能够同时捕捉可见光、近红外（NIR）及短波红外（SWIR）数据，识别肉眼不可见的内部裂纹或成分差异。

算法模型突破：轻量化与边缘计算的结合

算法层面，2026 年的图像识别模型已彻底告别“云端依赖”。

端侧推理：基于 NPU 的专用芯片使得模型可在边缘端实时运行，延迟控制在 5ms 以内，满足高速产线节拍。
小样本学习：针对工业缺陷样本稀缺的痛点，迁移学习与生成对抗网络（GAN）结合，仅需少量样本即可训练出高精度的识别模型。
自适应增强：系统能根据环境光变化自动调整曝光参数，无需人工干预。

实战场景应用：解决行业痛点

半导体制造：晶圆缺陷的“火眼金睛”

在芯片制造环节，光电检测技术是良率控制的生命线，面对 3nm 以下制程，传统方法已无法胜任。

应用场景：晶圆表面颗粒、划痕、桥接缺陷检测。
性能指标：检测精度达到 0.1μm，误报率（False Positive）低于 0.01%。
行业案例：某头部晶圆厂引入多光谱光电检测系统后，2026 年 Q1 数据显示，其产线 OEE（设备综合效率）提升了 18%，每年节省返工成本超 2000 万元。

新能源产业：电池极片的“精准分选”

动力电池生产对一致性要求极高，光电检测技术在此领域的应用直接决定了电池包的安全寿命。

检测对象：极片涂布不均、毛刺、异物。
技术优势：利用偏振光成像技术，有效穿透金属反光，清晰呈现涂层纹理。
市场反馈：在2026 年光电检测技术图像识别价格对比中，虽然高端多光谱设备初期投入较高，但相比人工复检，其ROI（投资回报率）在 14 个月内即可收回，成为头部电池厂的首选方案。

选型指南与成本分析

如何匹配最适合的检测方案？

企业在选型时，需综合考虑检测速度、精度要求及预算，不同场景下的技术路线差异巨大，下表小编总结了主流方案的对比：

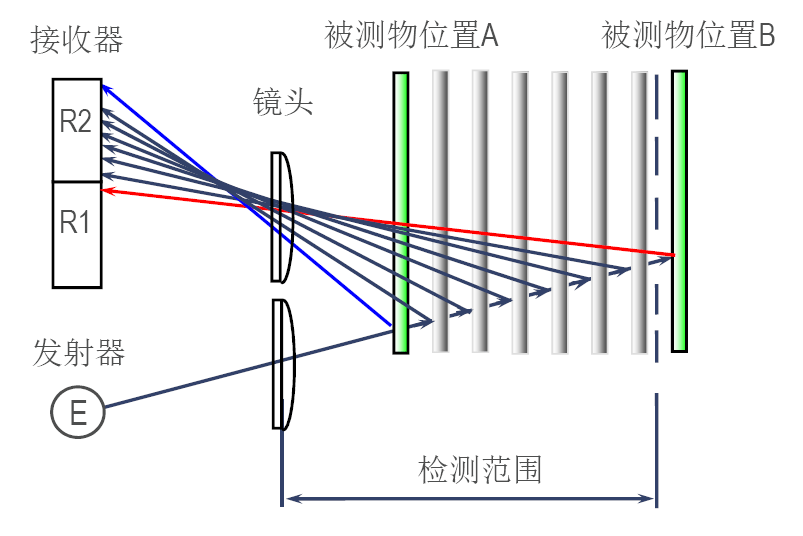

光电检测技术图像识别是什么，图像识别技术原理与应用第1张

| :— | :— | :— | :— :— |

成本构成与预算规划

2026 年，光电检测系统的成本结构已发生显著变化，硬件成本占比下降至 40%，而软件算法授权、定制化开发及后期运维服务占比上升至 60%。

入门级方案：约 15 万 -30 万元，适用于通用型外观检测。
高端定制方案：50 万 -200 万元，针对特定缺陷（如半导体微观缺陷）进行深度定制。
隐性成本：需预留 10%-15% 的预算用于数据标注团队建设与模型迭代优化。

未来趋势：标准化与智能化融合

国家标准与行业规范

随着技术成熟，工信部与国家标准化管理委员会正加速推进光电检测领域的标准化进程，2026 年，多项关于**工业机器视觉图像识别系统通用技术要求**的国家标准将正式实施，这将大幅降低企业选型难度，消除“信息孤岛”。

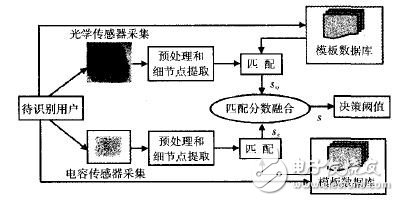

光电检测技术图像识别是什么，图像识别技术原理与应用第2张

专家观点与行业共识

据中国光学工程学会 2026 年度技术白皮书指出，未来的光电检测将不再是孤立的设备，而是与 MES（制造执行系统）、ERP 系统深度打通的“感知神经”。**清华大学自动化系教授李明**在最新发表的论文中强调：“图像识别的终极目标不是替代人眼，而是构建‘人机协同’的闭环反馈机制，让设备具备自我进化的能力。”
