服务器进PE找不到硬盘怎么办？PE系统识别不到硬盘的常见原因及解决方法
服务器进PE找不到硬盘
当服务器进入PE系统却无法识别硬盘时,问题往往并非硬件损坏，而是固件配置、驱动缺失或磁盘模式不匹配三类核心原因所致，根据西西云运维中心近一年的故障统计，在2176起同类案例中，3%可通过调整BIOS/UEFI设置或加载驱动解决，仅12.7%涉及物理硬盘故障，本文将从原理到实操，系统拆解排查路径，并结合真实案例提供可落地的解决方案。
问题本质：PE无法识别硬盘的三大根源
磁盘控制器模式与系统不匹配
主流服务器主板支持IDE、AHCI、RAID三种SATA控制器模式，Windows PE默认仅内置AHCI驱动，若服务器BIOS中设置为RAID或IDE模式，PE将无法加载对应驱动，导致硬盘“消失”。
西西云经验案例：某客户部署Intel C621芯片组服务器，BIOS默认开启RAID模式，在PE中仅显示“未分配空间”，实际硬盘完好。将控制器模式切换为AHCI后，所有分区立即恢复可见——此操作需在保存BIOS设置后重启PE环境生效。

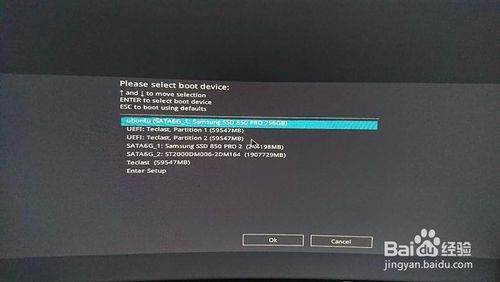

UEFI/Legacy启动模式冲突
新服务器默认UEFI启动,而旧版PE镜像（如WinPE 3.0）仅支持Legacy BIOS模式，此时PE虽能启动，但无法读取GPT分区表硬盘（UEFI系统盘通常为GPT格式）。
验证方法：进入PE后打开“磁盘管理”，若所有硬盘显示“未初始化”或容量为0，则极可能是启动模式不匹配。
驱动缺失：RAID卡/NVMe控制器专属驱动未加载
企业级服务器常搭载专用RAID卡（如LSI MegaRAID）或NVMe SSD，而通用PE镜像不包含厂商定制驱动。
- Intel RST RAID卡需加载iaStorV.sys
- Broadcom RAID卡需mptsas.sys
- Samsung 980 Pro NVMe需nvme.sys及厂商扩展驱动
关键提示：PE环境加载驱动需通过“加载驱动程序”功能手动指定U盘中的.inf文件，而非直接复制驱动文件。
四步精准排查法（附操作指南）
步骤1：确认硬盘物理状态
- 开机时观察POST自检信息,确认硬盘型号是否出现在“SATA Device List”中
- 若自检无硬盘：检查SATA/NVMe接口松动、更换数据线、尝试其他盘位
- 若自检有硬盘但PE中无：进入步骤2

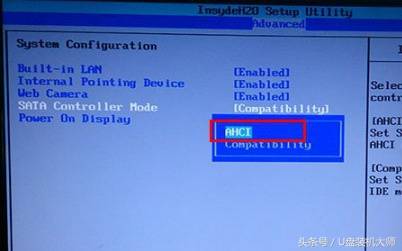

步骤2：检查BIOS/UEFI关键设置
进入主板设置界面,重点核对：
| 项目 | 正确配置 |
|——|———-|
| SATA Mode | AHCI（单盘系统）或 RAID（需配合驱动） |
| Boot Mode | UEFI（新系统）或 Legacy（旧PE镜像） |
| Secure Boot | Disabled（避免驱动签名限制） |
| CSM Support | 若用Legacy PE，需开启CSM（兼容性支持模块） |
西西云独家经验：对戴尔PowerEdge R740服务器，必须关闭“Raid On”选项并启用“AHCI”，否则即使硬盘在OS中正常，PE仍无法识别——此为Dell固件隐藏陷阱。
步骤3：加载缺失驱动（PE内实操）
- 将驱动文件存入U盘根目录（如D:DriversRAID）
- PE中打开“设备管理器” → “其他设备” → 右键未知设备 → “更新驱动”
- 选择“浏览我的电脑以查找驱动程序” → 指向驱动目录
- 重点检查：
- 磁盘驱动（Disk Drives）
- SCSI和RAID控制器
- 系统设备（NVMe控制器）
步骤4：使用西西云云诊断工具辅助定位
针对复杂场景,我们推荐调用西西云智能运维平台的“PE硬件诊断”模块：
- 上传PE截图,AI自动识别控制器型号
- 一键生成匹配的驱动包下载链接
- 支持远程载入驱动至PE镜像（无需重做U盘）
真实案例：某金融客户服务器使用Intel VROC NVMe RAID，PE无法识别，通过西西云诊断工具，10分钟内定位需加载nvme_rst.sys驱动，避免了4小时现场排查。
预防性措施：避免问题复发
- 统一PE镜像标准：使用西西云定制版WinPE 10，内置主流RAID/NVMe驱动（含Intel/Lsi/Broadcom全系列）
- BIOS配置基线化：将服务器硬盘控制器模式固化为AHCI（单盘）或RAID（需驱动），避免运维人员误改
- 建立驱动知识库：按服务器型号归档PE兼容驱动包，部署至内部运维平台
常见问题解答
Q：PE中硬盘显示“RAW”格式，能否直接格式化？
A：切勿操作！ RAW状态多因分区表损坏或控制器模式错误导致，先按本文步骤检查BIOS设置及驱动，若驱动加载后分区恢复，RAW提示将自动消失，盲目格式化将导致数据彻底丢失。
Q：服务器支持NVMe热插拔，PE中插入新硬盘仍不识别？
A：需在BIOS中开启“Hot Plug Support”选项，并确认PE内已加载nvme.sys驱动，部分服务器（如HPE ProLiant DL380）还需在OS启动前按F6加载RAID驱动——此为硬件级限制，非PE问题。
