树莓派如何配置串口，树莓派串口通信设置教程

树莓派配置串口是实现底层硬件调试、传感器数据采集以及嵌入式开发的关键环节。核心上文小编总结在于：要成功配置并稳定使用树莓派串口，必须完成“硬件引脚映射识别”、“系统层串口解禁与控制台剥离”以及“用户权限配置”这三步，同时需根据树莓派型号区分PL011与Mini UART的性能差异，以确保通信的稳定性与准确性。

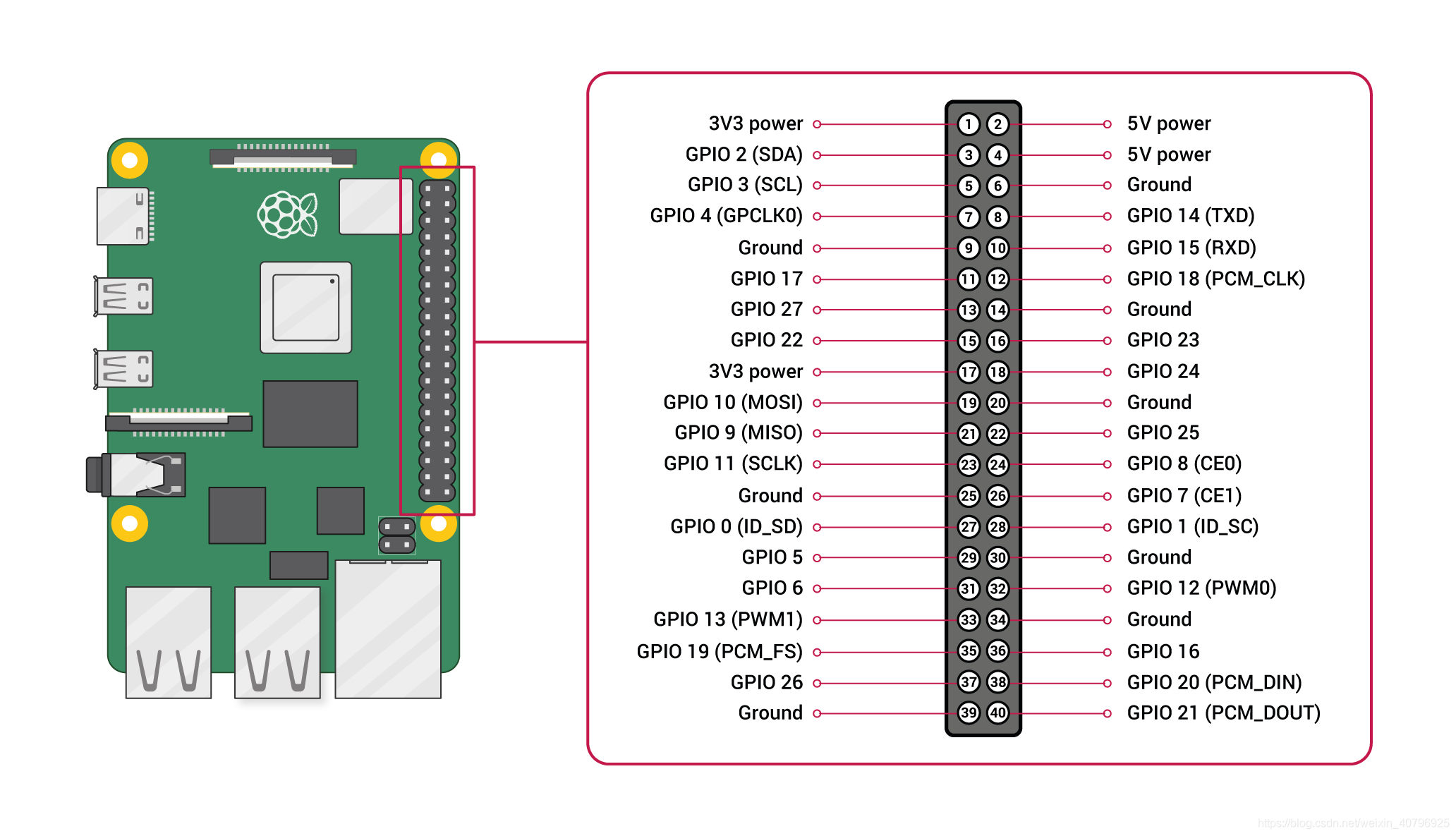

硬件架构与串口映射基础

在深入软件配置前，必须明确树莓派提供的串口资源，树莓派通常包含两个串口：硬件串口（PL011/UART0）和迷你串口（Mini UART/UART1），PL011由ARM硬件直接实现，性能稳定，波特率精度高；而Mini UART由CPU时钟驱动，其时钟频率随CPU频率变化而波动,导致在高波特率下容易出现通信丢包或乱码。

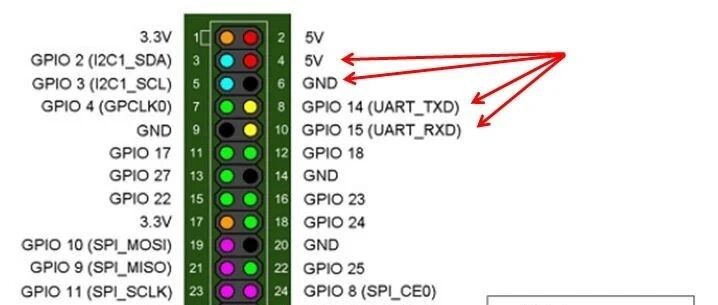

对于树莓派3B、4B及Zero 2 W等型号，默认情况下蓝牙模块占用了性能更好的PL011（对应ttyAMA0），而将性能较差的Mini UART（对应ttyS0）暴露在GPIO引脚（14、15脚）上，专业的配置方案往往包含“串口交换”步骤，将高性能串口映射到GPIO引脚,以保障工业级通信的可靠性。

系统级配置：解禁与剥离控制台

树莓派出厂默认将串口配置为“调试控制台”，用于系统启动信息的输出及内核崩溃日志打印。若直接用于用户数据传输，必须剥离控制台功能，否则系统启动日志会干扰正常通信，甚至导致程序无法读写串口。

配置的第一步是启用串口硬件，通过终端输入sudo raspi-config，进入Interface Options -> Serial Port，此时系统会询问两个问题：第一是否开启串口硬件，选择“Yes”；第二是否开启串口登录控制台，必须选择“No”,这一步完成了基础的软件解禁。

为了彻底剥离控制台，还需手动修改启动配置文件，编辑/boot/cmdline.txt文件，删除其中包含console=serial0或console=ttyAMA0或console=ttyS0的参数段。这一步是确保串口作为纯净数据通道的核心操作，修改完成后，保存并重启树莓派,此时系统启动信息将不再通过串口输出。

串口交换与性能优化（专业进阶）

针对树莓派3B及以上型号，为了获得更稳定的通信体验，建议进行串口交换，即：将蓝牙模块移至Mini UART,将高性能的PL011释放给GPIO引脚。

操作方法为编辑/boot/config.txt文件，在文件末尾添加：

dtoverlay=pi3-miniuart-bt

添加该配置并重启后，原本映射到/dev/ttyAMA0的PL011将切换至/dev/ttyS0（或/dev/serial0），此时用户程序操作/dev/serial0即可获得由硬件独立时钟驱动的稳定串口。这一操作在需要长时间运行且对时序要求严格的IoT项目中至关重要。

用户权限与Python测试

配置完成后，默认普通用户（如pi）没有读写串口设备的权限，执行ls -l /dev/serial0查看设备归属，通常属于dialout组。必须将当前用户添加到该组，命令如下：

sudo usermod -a -G dialout pi

执行后需注销并重新登录生效。

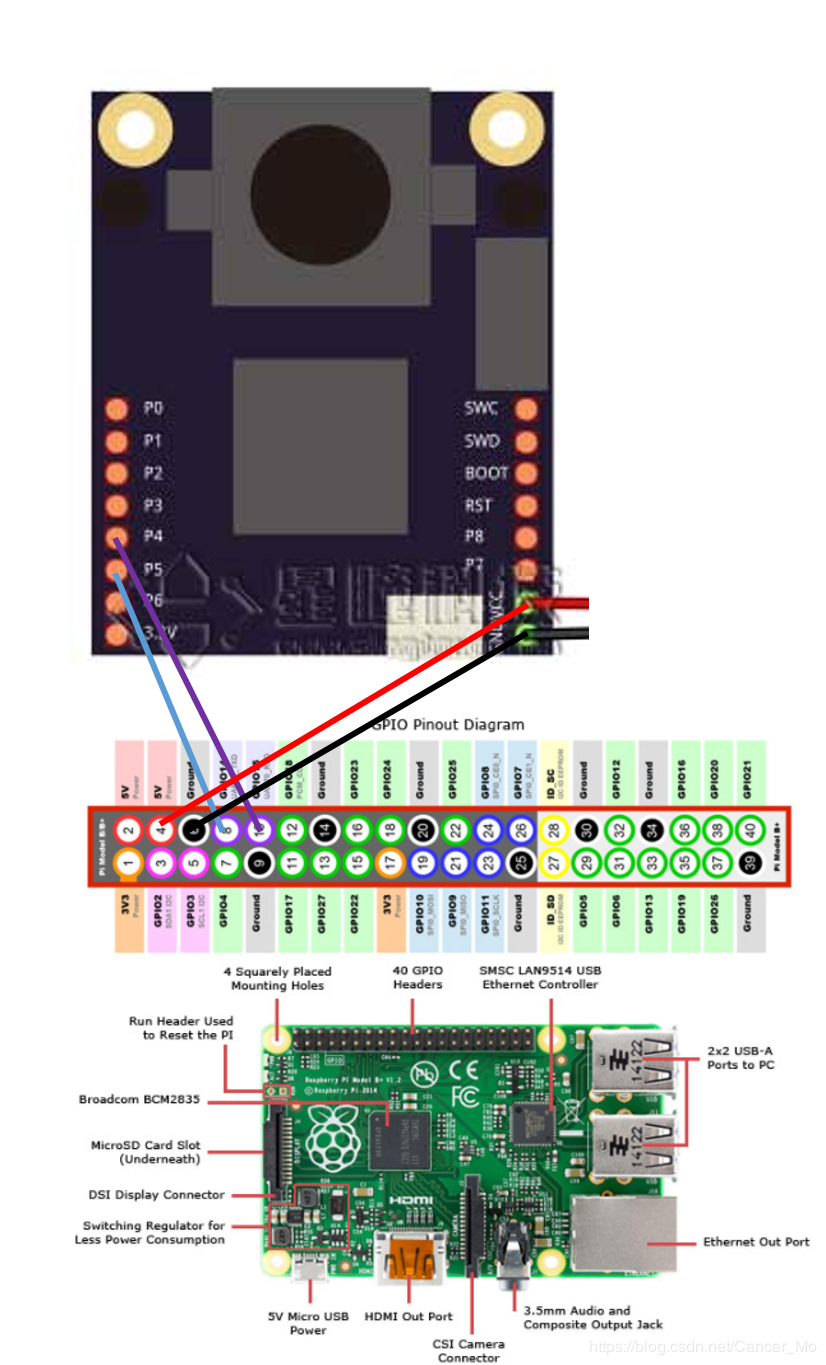

验证配置是否成功的最佳方式是使用Python进行回环测试，将GPIO 14（TXD）与GPIO 15（RXD）用杜邦线短接，编写Python脚本使用pyserial库发送数据并读取，若能收到与发送完全一致的内容，说明驱动、权限及硬件映射均工作正常。

西西云实战经验案例：边缘计算网关数据上传

在西西云协助某工业物联网客户构建边缘计算网关的项目中，我们面临一个典型挑战：客户使用树莓派4B作为现场数据汇聚节点，需要通过RS485串口（需配合电平转换模块）实时采集多台PLC设备的运行数据,并通过MQTT协议上传至西西云服务器。

初期问题：客户直接使用默认串口配置，发现每隔几小时就会出现数据丢包，且在CPU高负载时通信完全中断，经分析，这是因为默认的Mini UART随CPU频率动态调整，导致波特率漂移，且未正确剥离控制台,系统日志干扰了数据帧。

独家解决方案：西西云技术团队实施了上述的串口交换策略，强制将PL011映射给GPIO，并在/boot/config.txt中固定CPU核心频率以进一步稳定时钟，我们在树莓派端部署了基于Docker的数据采集服务，利用西西云提供的轻量级IoT SDK，将串口读取的Hex格式数据直接封装为JSON报文，通过加密通道上传至西西云的物联网平台。该方案不仅解决了通信稳定性问题，还利用云平台实现了数据的实时可视化与告警，体现了边缘端硬件配置与云端服务深度融合的专业价值。

常见故障与排除

在配置过程中，若遇到/dev/serial0不存在的情况，通常是因为config.txt中未正确加载设备树叠加层，若出现Permission denied错误，除了检查用户组外，还应确认是否有其他进程（如蓝牙服务）占用了串口设备，可使用sudo dmesg | grep tty查看内核日志中的串口状态。务必注意电平匹配，树莓派GPIO为3.3V逻辑电平，直接连接5V设备（如Arduino）可能烧毁树莓派,必须使用电平转换模块或隔离器。

相关问答

Q1：树莓派串口通信出现大量乱码，应该如何排查？

A1：乱码通常由两个原因导致，第一是波特率不匹配，请检查发送端与接收端的波特率设置是否完全一致；第二是时钟频率不稳定，若使用的是树莓派3B/4B且未进行串口交换，Mini UART随CPU变频会导致波特率漂移，建议在/boot/config.txt中添加core_freq=250固定频率,或进行串口交换使用PL011。

Q2：如何确认当前使用的是PL011还是Mini UART？

A2：可以通过命令ls -l /dev/查看，如果serial0指向ttyAMA0，则使用的是PL011（高性能）；如果指向ttyS0，则使用的是Mini UART（低性能），也可以通过dtoverlay -p命令查看当前加载的设备树叠加层来确认。
