港湾交换机如何配置？详细步骤教程来了！，港湾交换机配置基础教程与常见问题解答
基础配置
-
进入系统视图
system-view # 从用户视图进入系统视图 -
设置设备名称
sysname Switch-A # 将交换机命名为 "Switch-A" -
配置管理IP地址
interface vlanif 1 # 进入VLAN 1接口（默认管理VLAN） ip address 192.168.1.10 255.255.255.0 # 设置IP和子网掩码 quit -
配置默认网关
ip route-static 0.0.0.0 0.0.0.0 192.168.1.1 # 网关地址为192.168.1.1
VLAN配置
-
创建VLAN
vlan 10 # 创建VLAN 10 description Sales_Department # 可选：添加描述
-
将端口加入VLAN
interface gigabitethernet 0/0/1 # 进入端口GE0/0/1 port link-type access # 设置为Access模式 port default vlan 10 # 加入VLAN 10 -

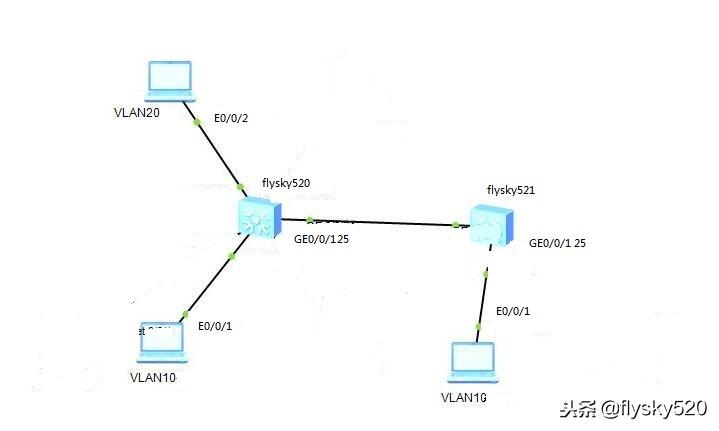

配置Trunk端口（跨交换机VLAN）
interface gigabitethernet 0/0/24 port link-type trunk # 设置为Trunk模式 port trunk allow-pass vlan 10 20 # 允许VLAN 10和20通过
端口安全与管理
-
开启端口
interface gigabitethernet 0/0/5 undo shutdown # 启用端口（默认已开启） -
端口速率与双工模式
speed 100 # 强制100Mbps（可选auto） duplex full # 全双工模式（可选half/auto） -
端口安全（MAC地址绑定）
port-security enable port-security mac-address 00-11-22-33-44-55 vlan 10 # 绑定MAC到VLAN
远程管理
-
开启Telnet/SSH
user-interface vty 0 4 # 进入VTY虚拟终端 authentication-mode aaa # 使用AAA认证 protocol inbound ssh telnet # 允许SSH和Telnet
-
创建管理用户
aaa local-user admin password cipher P@ssw0rd # 用户admin，密码加密存储 local-user admin service-type telnet ssh # 允许Telnet/SSH登录 local-user admin level 15 # 最高权限级别
其他常用配置
-
生成树协议（STP/RSTP）
stp enable # 全局开启STP stp mode rstp # 切换为RSTP模式 interface gigabitethernet 0/0/1 stp edged-port enable # 将连接终端的端口设为边缘端口 -
链路聚合（LACP）
interface eth-trunk 1 # 创建聚合组 port link-type trunk port trunk allow-pass vlan 10 interface gigabitethernet 0/0/23 eth-trunk 1 # 将物理端口加入聚合组 -
保存配置
save # 必须执行！否则重启后配置丢失
配置检查命令
display current-configuration # 查看当前全部配置 display vlan # 检查VLAN信息 display interface brief # 查看端口状态 display ip routing-table # 查看路由表 display mac-address # 查看MAC地址表
温馨提示：
- 保存配置：修改后务必执行 save，否则设备重启后配置将丢失。
- 安全建议：
- 优先使用 SSH 替代 Telnet。
- 设置强密码（字母+数字+特殊字符）。
- 关闭未使用的端口：interface gigabitethernet 0/0/10 shutdown
- 恢复出厂：若配置错误需重置： reset saved-configuration # 清除保存的配置 reboot # 重启后生效
根据实际需求调整配置（如DHCP中继、ACL访问控制、QoS策略等），提供具体型号和应用场景后可给出更精准的配置方案！
