锐捷S5750交换机配置方法？新手必看详细步骤与常见问题解答

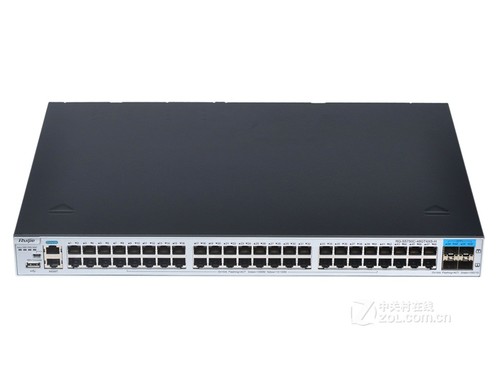

锐捷S5750系列交换机作为企业级智能交换机，凭借其高性能、高可靠性和丰富的网络管理功能，广泛应用于企业办公、分支机构、校园网等场景，其配置灵活且易于管理，能够满足不同规模网络的需求，本文将详细解析锐捷S5750的配置方法，结合实际案例,帮助用户掌握核心配置技能。

基础配置与系统管理

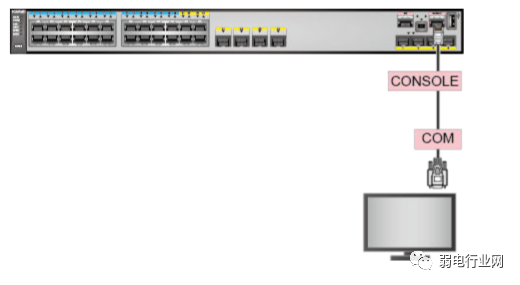

系统初始化是网络部署的第一步，需完成设备IP、用户认证、时区等基础设置，管理员可通过Web界面或命令行（CLI）进行配置，通过Web管理界面进入管理页面，设置管理IP为192.168.0.100/24，子网掩码255.255.255.0，网关192.168.0.1。

用户认证是保障管理安全的关键，支持本地用户数据库、TACACS+、RADIUS等认证方式，在系统视图下配置本地用户，命令为“system-view”，local-user admin password cipher 123456”，设置用户名为admin，密码为123456，并赋予管理员权限。

系统时间与日志配置可确保网络设备时间同步，便于日志分析，设置时区为东八区“clock timezone GMT+8”，并开启日志记录“log local0”，将系统日志发送到本地日志文件。

表格1：基础系统配置命令示例

| 配置项 | 命令示例 | 功能说明 |

|—————-|——————————|——————————|

| 管理IP地址 | ip address 192.168.0.100 24 | 设置设备管理IP和子网掩码 |

| 用户认证 | local-user admin password cipher 123456 | 本地用户密码设置 |

| 时区设置 | clock timezone GMT+8 | 设置系统时区 |

| 日志记录 | log local0 | 开启本地日志记录 |

VLAN与端口配置

VLAN划分是实现网络流量隔离的核心手段，可将网络设备划分为多个逻辑子网，创建VLAN 10（财务部）、VLAN 20（IT部）、VLAN 30（市场部），命令为“system-view”，vlan 10 name Finance”，“vlan 20 name IT”，“vlan 30 name Marketing”。

端口类型设置包括Access（连接终端设备，如PC、打印机）和Trunk（连接其他交换机或路由器），将端口GigabitEthernet 0/1/1设置为Access端口，属于VLAN 10，命令为“interface GigabitEthernet 0/1/1”，“port link-type access”，“port default vlan 10”；将端口GigabitEthernet 0/1/2设置为Trunk端口，允许所有VLAN通过，命令为“interface GigabitEthernet 0/1/2”，“port link-type trunk”，“port trunk allow-pass vlan all”。

表格2：VLAN与端口配置命令示例

| 配置项 | 命令示例 | 功能说明 |

|—————-|——————————|——————————|

| 创建VLAN | vlan 10 name Finance | 创建VLAN并命名 |

| 端口类型（Access） | interface GigabitEthernet 0/1/1

port link-type access

port default vlan 10 | 设置Access端口并加入VLAN |

| 端口类型（Trunk） | interface GigabitEthernet 0/1/2

port link-type trunk

port trunk allow-pass vlan all | 设置Trunk端口并允许所有VLAN通过 |

| VLAN中继允许 | interface GigabitEthernet 0/1/2

port trunk allow-pass vlan 10,20,30 | 允许特定VLAN通过Trunk端口 |

端口安全与MAC地址绑定

端口安全可限制接入设备数量，并绑定MAC地址，防止非法设备接入，将端口GigabitEthernet 0/1/3设置为安全端口，允许最大接入设备数量为1，命令为“interface GigabitEthernet 0/1/3”，“port security”，“port security maximum 1”，“port security mac-address sticky”。

MAC地址绑定将设备MAC与端口关联，确保只有授权设备接入，绑定设备MAC地址为00:1A:2B:3C:4D:5E，命令为“interface GigabitEthernet 0/1/3”，“port security mac-address 00:1A:2B:3C:4D:5E sticky”。

表格3：端口安全与MAC地址绑定命令示例

| 配置项 | 命令示例 | 功能说明 |

|—————-|——————————|——————————|

| 端口安全 | interface GigabitEthernet 0/1/3

port security

port security maximum 1 | 设置端口安全，最大接入设备数量1 |

| MAC地址绑定 | interface GigabitEthernet 0/1/3

port security mac-address 00:1A:2B:3C:4D:5E sticky | 绑定MAC地址并启用动态学习 |

| 违规处理 | interface GigabitEthernet 0/1/3

port security violation shutdown | 当违规时关闭端口 |

QoS（服务质量）配置

QoS策略根据业务优先级（如VoIP、视频、数据）设置流量优先级，创建队列，设置优先级，命令为“system-view”，qos”，再“policy-map type queuing PQ”，“class queue 1”，“priority percent 20”，“class queue 2”，“bandwidth percent 30”，“class queue 3”，“bandwidth percent 40”，“class queue 4”，“bandwidth percent 10”。

端口队列将QoS策略应用到端口，例如将策略应用到端口GigabitEthernet 0/1/4，命令为“interface GigabitEthernet 0/1/4”，“qos queuing”，“policy-map input PQ”。

表格4：QoS配置命令示例

| 配置项 | 命令示例 | 功能说明 |

|—————-|——————————|——————————|

| 创建队列策略 | system-view

qos

policy-map type queuing PQ

class queue 1

priority percent 20

class queue 2

bandwidth percent 30 | 设置优先级队列和带宽分配 |

| 应用到端口 | interface GigabitEthernet 0/1/4

qos queuing

policy-map input PQ | 将队列策略应用到端口 |

| 流量分类 | system-view

qos

policy-map type queuing PQ

class class-map match-any QoSPolicy

match dscp 46 | 根据DSCP标记分类流量 |

链路聚合（LACP）配置

链路聚合组（LAG）将多个物理端口聚合为一个逻辑端口，提升带宽和冗余，创建LAG 1，将端口GigabitEthernet 0/1/5和GigabitEthernet 0/1/6聚合，命令为“system-view”，“eth-trunk 1”，“port GigabitEthernet 0/1/5”，“port GigabitEthernet 0/1/6”。

链路聚合模式支持LACP（动态协商）和手动模式，配置LACP为active模式“eth-trunk 1 mode active”，确保与对端设备协商链路聚合。

表格5：链路聚合配置命令示例

| 配置项 | 命令示例 | 功能说明 |

|—————-|——————————|——————————|

| 创建聚合组 | system-view

eth-trunk 1

port GigabitEthernet 0/1/5

port GigabitEthernet 0/1/6 | 创建链路聚合组，添加端口 |

| 模式设置 | eth-trunk 1 mode active | 设置为LACP动态模式 |

| 负载均衡 | eth-trunk 1 load-balance src-dst-ip | 根据源/目的IP地址负载均衡 |

网络安全（ACL）

访问控制列表（ACL）用于过滤网络流量，阻止恶意攻破，创建标准ACL，允许IP地址192.168.0.0/24访问内部服务器（192.168.0.100），命令为“system-view”，“acl number 2000”，“rule 5 permit ip source 192.168.0.0 0.0.0.255 destination 192.168.0.100 0.0.0.0”。

扩展ACL可更精细地过滤流量，如允许HTTP（TCP 80）和HTTPS（TCP 443）访问Web服务器（192.168.0.101），命令为“system-view”，“acl number 2100”，“rule 5 permit tcp source 192.168.0.0 0.0.0.255 destination 192.168.0.101 0.0.0.0 eq 80”，“rule 6 permit tcp source 192.168.0.0 0.0.0.255 destination 192.168.0.101 0.0.0.0 eq 443”。

表格6：网络安全（ACL）配置命令示例

| 配置项 | 命令示例 | 功能说明 |

|—————-|——————————|——————————|

| 标准ACL | system-view

acl number 2000

rule 5 permit ip source 192.168.0.0 0.0.0.255 destination 192.168.0.100 0.0.0.0 | 允许特定IP访问服务器 |

| 扩展ACL | system-view

acl number 2100

rule 5 permit tcp source 192.168.0.0 0.0.0.255 destination 192.168.0.101 0.0.0.0 eq 80

rule 6 permit tcp source 192.168.0.0 0.0.0.255 destination 192.168.0.101 0.0.0.0 eq 443 | 允许特定端口访问服务器 |

| 应用ACL | interface GigabitEthernet 0/1/7

ip access-group 2000 in | 将ACL应用到端口的入方向 |

相关问答（FAQs）

1. 如何配置S5750的端口安全以防止非法设备接入？

   解答：首先进入接口视图，interface GigabitEthernet 0/1/3”，然后启用端口安全“port security”，设置最大接入设备数量“port security maximum 1”，绑定MAC地址“port security mac-address 00:1A:2B:3C:4D:5E sticky”，并设置违规处理策略“port security violation shutdown”，这样，当非法设备接入时，端口会立即关闭，防止非法设备访问网络。

2. S5750如何实现链路聚合以提高带宽和冗余？

   解答：首先创建链路聚合组，eth-trunk 1”，添加物理端口“port GigabitEthernet 0/1/5”和“GigabitEthernet 0/1/6”，设置模式为LACP“mode active”，并配置负载均衡方式“load-balance src-dst-ip”，这样，多个端口聚合为一个逻辑端口，提升总带宽，当一条链路故障时，另一条链路自动接管,保障业务连续性。
