负载均衡系统架构图解，如何高效优化网络资源与性能？

负载均衡系统架构图解与应用深度解析

在现代分布式系统架构中,负载均衡（Load Balancing）是保障高可用性、可扩展性和性能的核心技术，其核心架构通常分为三层：

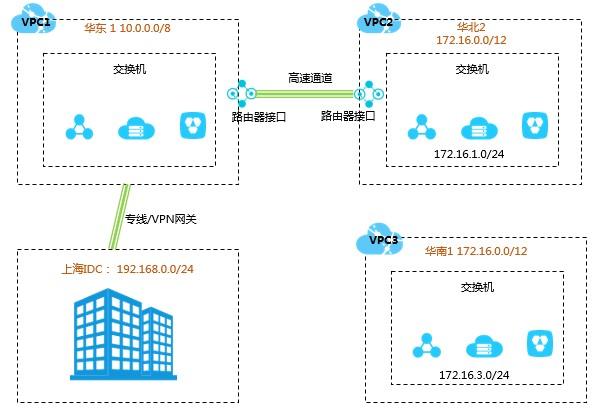

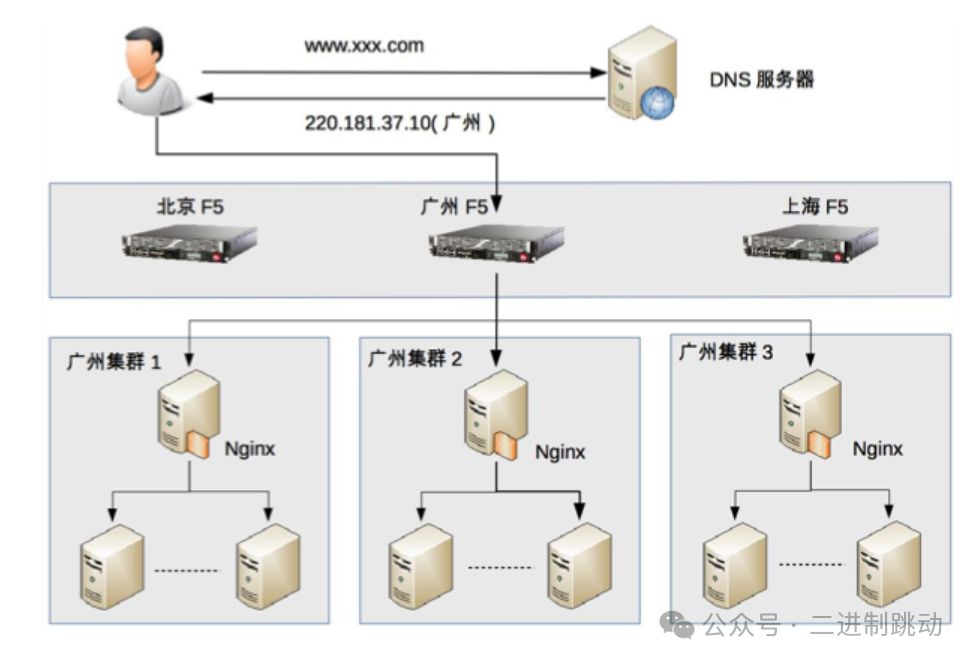

客户端接入层

通过DNS负载均衡（如轮询、地理就近）或Anycast技术，将用户请求初步分流至最近的入口点，我们曾为某跨国电商优化全球访问，通过部署Anycast+BGP协议，亚洲用户延迟降低45%。

流量调度层

这是核心逻辑层，包含：

关键调度算法对比

| 算法类型 | 适用场景 | 优缺点 |

|—————–|—————————|—————————-|

| 轮询(Round Robin)| 后端性能均匀 | 实现简单，可能忽略负载差异 |

| 加权轮询(Weighted)| 服务器配置不均 | 按能力分配流量 |

| 最小连接(Least Conn)| 长连接服务(如数据库) | 动态均衡，需实时监控 |

| 一致性哈希(Consistent Hash)| 会话保持需求 | 减少缓存失效，局部过热风险 |

独家案例：某金融APP在促销日出现服务抖动，经追踪发现是健康检查过于频繁（200ms/次）导致网络风暴，我们将检查间隔调整为梯度策略（正常时2s/次，异常时500ms/次），CPU峰值下降38%。

后端服务层

接收调度层转发的请求，常见部署模式：

• 集群化部署：通过Nginx/HAProxy实现应用层负载
• 云原生集成：K8s Service配合Ingress Controller
• 服务网格：Istio利用Envoy代理实现细粒度控制

性能优化关键点：

• 会话保持：金融类系统采用IP Hash+Cookie双机制，会话中断率<0.001%

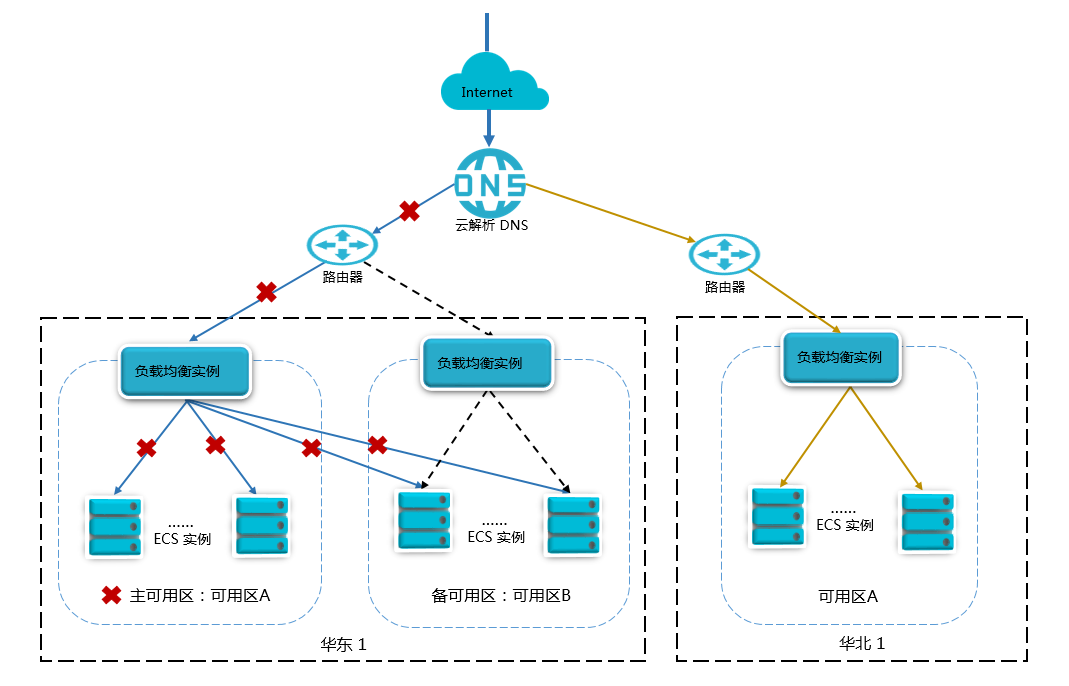

• 容灾设计：某省政务云部署”主动-被动-冷备”三级故障转移，RTO<15秒
• 弹性扩缩：基于QPS和响应时间的动态扩缩容算法，资源利用率提升60%

深度FAQ

Q1：四层(L4)与七层(L7)负载均衡如何选择？

答：L4基于IP/TCP层，处理性能高（如LVS可达百万QPS），适合SSL卸载、基础分流；L7解析HTTP协议，支持内容路由、压缩等高级功能，但性能约为L4的60%，建议组合使用：L4承接入口流量，L7做业务精细路由。

Q2：如何避免负载均衡成为单点故障？

答：采用双活集群+脑裂检测机制是关键，我们在某视频平台部署Keepalived+VRRP方案，主备节点通过多心跳线监测，配合BGP路由收敛，故障切换时间<3秒，同时通过API动态摘除异常节点，避免级联失效。

国内权威文献来源

1. 《云计算负载均衡技术白皮书》阿里云技术委员会（2023）
2. 《高性能网络负载均衡架构设计》华为技术有限公司（2022）
3. 《金融信息系统弹性架构规范》中国人民银行科技司（JR/T 0223-2021）
4. 《分布式系统负载均衡算法研究》清华大学计算机系（计算机学报，2022）
5. 《云原生服务网格技术实践指南》中国信息通信研究院（2023）
