Cisco ASA 5505防火墙配置中如何解决NAT转换失败的问题？

Cisco ASA 5505 配置详解

Cisco ASA 5505 是面向中小企业的集成安全设备，集防火墙、梯子、入侵防御等功能于一体，适用于小型办公室或分支机构的网络安全防护，本文将系统介绍其配置流程，涵盖硬件、基础设置、安全策略、网络连接及高级功能，帮助读者快速掌握设备部署与管理。

Cisco ASA 5505 采用紧凑型1U机架设计，核心硬件特性如下：

• 接口配置：2个千兆以太网接口（GigabitEthernet 0/0, 0/1）、1个控制台接口（Console）、1个USB接口（用于固件升级）。
• 性能指标：吞吐量可达150Mbps（单WAN口），支持最多10万个并发连接，适合中小规模网络环境。
• 电源与冗余：支持单电源供电，可通过USB接口扩展电源模块。

基本配置流程

1 初始启动与基本设置

1. 连接Console口：使用配置线将计算机的串口（COM1）连接至ASA 5505的Console端口（RJ45接口）。
2. 进入命令行模式：打开终端软件（如PuTTY），配置串口参数（波特率9600，8位数据位，1位停止位，无校验）。
3. 进入特权模式：在命令行输入 enable 并按回车，随后输入enable密码（默认无密码）。
4. 进入全局配置模式：输入 configure terminal 进入配置模式。

2 管理IP与密码配置

1. 配置管理IP： configure terminal interface GigabitEthernet0/0 ip address 192.168.1.1 255.255.255.0 no shutdown exit
2. 启用HTTPS管理： http server enable http 192.168.1.0 255.255.255.0 manage
3. 设置管理密码： configure terminal enable secret cisco123

安全策略配置

1 安全区域划分

Cisco ASA 通过“安全区域（Zone）”实现流量隔离，默认包含 inside（内部网络）、outside（外部网络）、dmz（非军事区）三个区域。

• inside：连接内部局域网（LAN）。
• outside：连接互联网（WAN）。
• dmz：放置公共服务器（如Web、DNS）。

配置示例：

2 访问控制列表（ACL）配置

ACL用于定义允许或拒绝的流量,需先创建ACL，再应用至安全区域。

• 创建标准ACL（允许内部主机访问互联网）： configure terminal access-list inside_outside permit ip 192.168.1.0 255.255.255.0 any
• 应用ACL至接口： interface GigabitEthernet0/0 nameif inside security-level 100 ip address 192.168.1.1 255.255.255.0 exit interface GigabitEthernet0/1 nameif outside security-level 0 ip address 202.100.100.5 255.255.255.0 exit

3 策略规则配置

策略规则（Policymap）用于将ACL规则映射到安全区域间的流量。

• 创建策略映射： configure terminal policy-map global_policy class class-default inspect http exit
• 应用策略至outside接口： interface GigabitEthernet0/1 service-policy input global_policy

网络连接与NAT配置

1 接口IP地址配置

根据网络规划分配接口IP地址,确保各区域IP地址不冲突。

• inside接口：168.1.1/24
• outside接口：100.100.5/24
• dmz接口：0.0.1/24

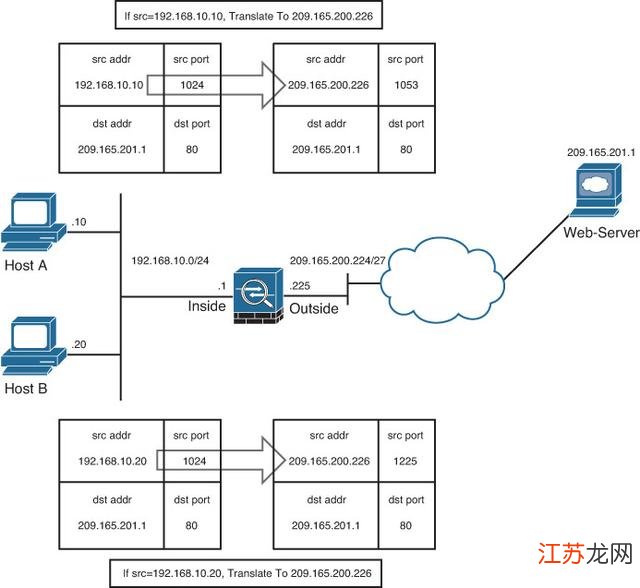

2 静态NAT/PAT配置

• 静态NAT：允许内部主机（如192.168.1.10）访问外部服务器（202.100.100.10）。 configure terminal nat (inside) 1 192.168.1.10 202.100.100.10
• PAT（端口地址转换）：实现多台内部主机共享单个公网IP（默认启用，无需额外配置）。

高级功能配置

1 梯子配置（IPsec）

• 创建IKE策略： configure terminal crypto isakmp policy 10 encryption aes-256 hash sha authentication pre-share group 2 lifetime 86400 exit
• 配置预共享密钥： crypto isakmp key cisco123 address 202.100.100.5
• 配置转换集： crypto ipsec transform-set esp-aes 256-sha-hmac mode transport exit
• 创建梯子隧道： crypto map outside_map 10 ipsec-isakmp set peer 202.100.100.5 set transform-set esp-aes match address 100 exit
• 应用梯子策略至outside接口： interface GigabitEthernet0/1 crypto map outside_map

常见问题解答（FAQs）

Q1：如何将ASA 5505的inside接口IP地址更改为192.168.1.1/24？

解答：

1. 进入全局配置模式：configure terminal。
2. 配置inside接口IP地址： interface GigabitEthernet0/0 ip address 192.168.1.1 255.255.255.0 no shutdown exit
3. 保存配置：write memory。

Q2：如何配置静态NAT，允许内部主机192.168.1.10访问外部网络？

解答：

1. 进入全局配置模式：configure terminal。
2. 添加静态NAT规则： nat (inside) 1 192.168.1.10 202.100.100.10
3. 保存配置：write memory。

通过以上步骤,可完成Cisco ASA 5505的基础配置与安全策略部署，实现中小型网络的可靠防护。
