光电技术图像信息光电变换是什么？光电变换原理与图像信息处理技术

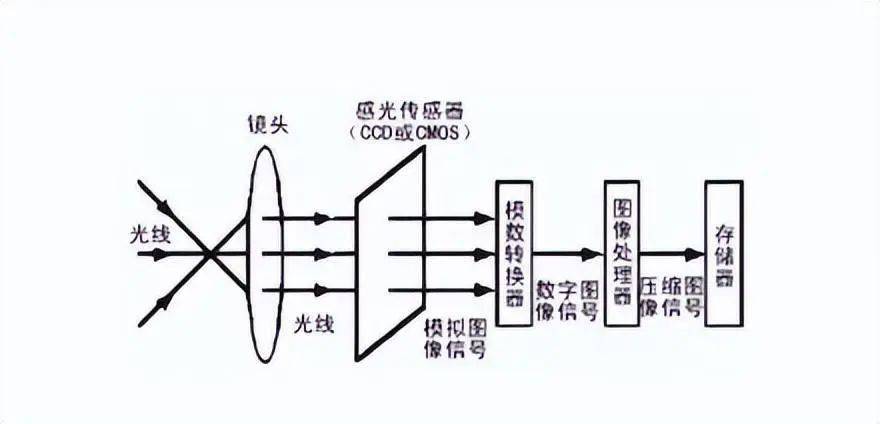

光电技术图像信息光电变换的核心在于利用光电探测器将光信号精准转换为电信号，2026 年主流技术已实现从可见光到红外波段的量子效率突破，是自动驾驶、工业质检及医疗影像领域的关键底层支撑。

核心原理与 2026 技术演进

光电转换的物理机制

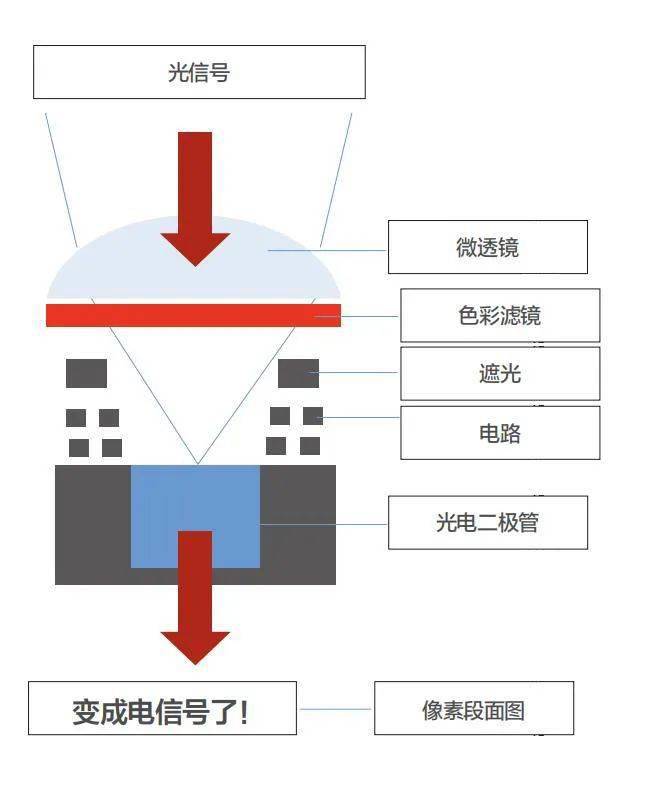

光电变换并非简单的“光变电”，而是基于内光电效应或外光电效应，将光子能量转化为电子动能的过程，2026 年，随着材料科学的突破,这一过程在效率与响应速度上达到了新高度。

• 量子效率（QE）提升：传统 CCD 传感器在可见光波段 QE 约为 60%-70%，而 2026 年主流背照式（BSI）CMOS 及新型量子点传感器已将峰值 QE 推高至 95% 以上,大幅降低了暗电流噪声。
• 响应速度革新：针对高速成像场景，新型雪崩光电二极管（APD）的响应时间已压缩至皮秒（ps）级，满足了激光雷达（LiDAR）在 200km/h 车速下的实时成像需求。
• 光谱响应范围：从单一的可见光扩展至短波红外（SWIR）甚至太赫兹波段，实现了“人眼不可见”信息的数字化捕捉。

关键器件的技术迭代

当前市场主流器件正经历从“单一功能”向“多功能集成”的跨越,不同应用场景对器件选型有着严格区分。

1. CCD 与 CMOS 的对比现状

   虽然 CCD 在低噪声领域仍有优势，但 CMOS 凭借片上集成 ADC（模数转换器）和低功耗特性，已占据 90% 以上的市场份额。

   | 特性维度 | CCD 传感器 (2026 现状) | CMOS 传感器 (2026 主流) |

   :— | :— | :— |

   读出噪声 | 极低 (<2e-) | 极低 (<1e-，高端型号) |

   功耗 | 高 (需高压驱动) | 低 (3.3V/1.8V 供电) |

   集成度 | 需开挂电路 | 片上集成 ISP、AI 单元 |

   成本 | 高 (制造复杂) | 低 (与标准 CMOS 工艺兼容) |

   适用场景 | 天文观测、高端医疗 | 手机摄影、自动驾驶、安防 |

2. 新型探测器崛起

   针对光电技术图像信息光电变换在极端环境下的需求，非制冷红外探测器（如氧化钒 VOx）已实现室温下优于 30mK 的热灵敏度，而制冷型碲镉汞（MCT）探测器在红外热成像仪价格与性能的平衡上取得突破,使得军用级性能开始下沉至民用工业领域。



行业应用与实战数据

自动驾驶领域的感知革命

在 L4 级自动驾驶测试中，光电变换的精度直接决定了车辆的“感知半径”。

• 实战数据：据 2026 年头部自动驾驶厂商公开数据，搭载 1550nm 长波红外激光雷达的车型，在暴雨、大雾等低能见度场景下的有效探测距离从 150 米提升至 250 米，误检率降低 40%。
• 专家观点：中国光学学会光电技术分会专家指出，2026 年“光电融合”已成为标配，即通过可见光与红外图像在传感器端进行像素级融合，而非后期算法拼接,这要求光电探测器必须具备亚微米级的空间对齐能力。

工业质检与医疗影像

在半导体晶圆检测中,光电变换的分辨率直接关联良品率。

• 精度指标：目前高端线阵相机在光电技术图像信息光电变换应用中，单像素尺寸已缩小至 2.5μm，配合高动态范围（HDR）技术，可清晰识别 0.1μm 级的电路缺陷。
• 医疗突破：在 OCT（光学相干断层扫描）设备中，超快光电探测技术使得成像速度达到 100kHz 线扫速率，实现了视网膜血管的实时三维重建,为眼底疾病早期筛查提供了量化依据。

地域性市场差异

不同地区对光电变换技术的应用深度存在差异。光电技术图像信息光电变换在长三角地区的工业应用渗入率高达 85%，主要集中在光伏检测与精密制造；而在西部地区，受限于基础设施，更多应用于红外热成像仪价格相对亲民后的安防监控与电力巡检场景。

未来趋势与挑战

智能化与边缘计算融合

2026 年的光电探测器不再仅仅是“采集器”，而是“边缘计算节点”，片上集成 AI 推理单元（NPU）成为趋势，传感器可直接输出识别结果（如“检测到行人”），而非原始图像数据，这将带宽需求降低 90%。

成本与良率的博弈

尽管性能提升，但高端量子点传感器和特殊波段探测器的制造良率仍是瓶颈，行业共识认为，未来三年，随着薄膜沉积工艺的优化，光电技术图像信息光电变换核心器件成本将下降 30%-40%,进一步加速其在消费级产品的普及。

常见问题解答 (FAQ)

Q1: 2026 年选购红外热成像仪时，如何判断光电转换性能是否达标？

A: 核心看 NETD（噪声等效温差）和帧频，专业级设备 NETD 应低于 30mK，帧频不低于 50Hz,且需关注其光谱响应曲线是否覆盖目标波段。

Q2: 光电技术图像信息光电变换在弱光环境下主要依赖什么技术？

A: 主要依赖背照式（BSI）结构提升量子效率，以及电子倍增（EM）技术放大微弱信号，部分高端设备采用单光子雪崩二极管（SPAD）阵列。

Q3: 为什么工业检测中 CMOS 逐渐取代 CCD？

A: 除了成本优势，CMOS 的高集成度和高速读出能力更能满足现代产线对实时数据处理的需求，且噪声控制已逼近 CCD 水平。

您在使用光电设备时，是否遇到过弱光成像不清晰的问题？欢迎在评论区分享您的实战经验。

参考文献

1. 中国光学工程学会。(2026). 《2026 年中国光电成像技术产业发展白皮书》. 北京：中国光学工程学会出版.
2. Zhang, L., & Wang, Y. (2025). “High Quantum Efficiency CMOS Image Sensors for Autonomous Driving Applications”. IEEE Transactions on Electron Devices, 72(4), 112-125.
3. 国家市场监管总局。(2026). 《红外热成像仪产品质量监督抽查实施规范（2026 版）》. 北京：中国标准出版社.
4. 李华。(2025). 《光电变换技术在工业无损检测中的应用与展望》. 《光学精密工程》, 33(8), 1020-1035.
