PVLAN配置：实现精细化网络隔离与安全增强的核心实践
在现代数据中心和企业网络架构中,PVLAN（Private VLAN，私有VLAN）配置是实现二层流量隔离、提升网络安全性与资源利用率的关键技术手段，相较于传统VLAN仅能实现“全通或全隔”的粗粒度隔离，PVLAN通过引入主VLAN（Primary VLAN）与从VLAN（Secondary VLAN）的层级结构，支持在同一广播域内对端口进行细粒度控制——既允许部分端口间通信，又严格限制其他端口访问，尤其适用于多租户云环境、IDC托管场景及金融、医疗等高合规性要求的行业网络。
PVLAN核心机制解析：三层结构定义隔离边界
PVLAN基于IEEE 802.1Q标准扩展，其核心由三类VLAN构成：
- 主VLAN（Primary VLAN）：承载上行通信，所有从VLAN成员均可访问主VLAN内的网关或服务器（如路由器、防火墙、共享服务器）；
- 隔离VLAN（Isolated VLAN）：仅能与主VLAN通信，同属隔离VLAN的端口之间完全禁止二层通信，实现“端口级防火墙”效果；
- 共同体VLAN（Community VLAN）：同一共同体内的端口可互访，同时可访问主VLAN，但无法与其它共同体通信。

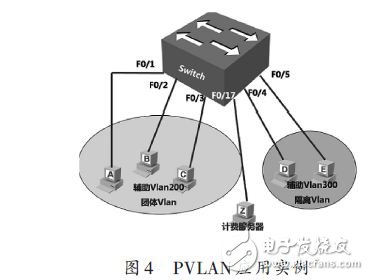

在192.168.10.0/24网段中，主VLAN ID为10；两个隔离端口（如服务器A、B）属于隔离VLAN 20；两台客户虚拟机属于共同体VLAN 30，则A与B互访被阻断，但均可访问网关；VLAN 30内两台VM可互访，但无法与A/B通信——这种设计精准匹配“客户隔离+共享服务”的典型业务需求。
PVLAN配置实践：从基础部署到高阶优化
交换机侧基础配置流程（以Cisco Catalyst为例）
! 创建主VLAN与从VLAN vlan 10 name PRIMARY_VLAN vlan 20 name ISOLATED_VLAN vlan 30 name COMMUNITY_VLAN ! 关联从VLAN至主VLAN private-vlan primary private-vlan association 20,30 ! 配置端口类型（以Gi1/0/1为例） interface Gi1/0/1 switchport mode private-vlan promiscuous ! 网关端口设为混杂模式 switchport private-vlan mapping 10 20,30 interface Gi1/0/2 switchport mode private-vlan host switchport private-vlan host-association 20 ! 隔离端口 interface Gi1/0/3 switchport mode private-vlan host switchport private-vlan host-association 30 ! 共同体端口
关键点：混杂端口（Promiscuous）必须配置在网关设备上；主机端口（Host）需明确关联从VLAN；所有端口必须处于同一物理交换机或VTP域内，否则需通过PVLAN trunk扩展实现跨设备通信。
跨设备PVLAN部署：Trunk链路的精确映射
当PVLAN需跨越多台交换机时,Trunk链路必须携带所有主VLAN与从VLAN的Tag，并在对端交换机上保持VLAN ID与映射关系完全一致，若配置错误，将导致隔离失效或通信中断，建议采用VLAN映射表（VLAN Mapping Table） 统一管理，避免人工误配。
行业痛点免费：PVLAN在云环境中的价值落地
传统VLAN在多租户场景下存在两大瓶颈：
① 租户间网络不可见性：同一VLAN内所有VM可互访，存在横向渗入风险；
② 资源浪费：为隔离租户需分配独立子网，消耗大量IP与路由资源。
PVLAN配置通过“一网多域”模式，实现租户资源复用与安全隔离的双重目标，以西西云某金融客户为例：其部署100台虚拟服务器，需满足“客户A、B、C三类租户数据物理隔离，且均需访问统一灾备存储”的需求，传统方案需部署3套独立VLAN网络；采用PVLAN后，仅需1个主VLAN（172.16.0.0/16）承载全部业务，通过配置：
- 主VLAN 100：承载存储网关与管理服务器；
- 隔离VLAN 101：客户A的30台数据库节点；
- 隔离VLAN 102：客户B的25台应用服务器；
- 共同体VLAN 103：客户C的45台前端节点（允许内部互访）。
结果：IP地址利用率提升67%，策略变更效率提高50%，且通过交换机ACL+PVLAN双重策略，通过等保三级安全审计。
常见配置陷阱与专业规避方案
| 问题现象 | 根本原因 | 解决方案 |
|---|---|---|
| 隔离端口间仍可通信 | 未在Trunk链路透传从VLAN | 检查Trunk允许的VLAN列表，确保包含所有从VLAN |
| 主VLAN内网关无法访问从VLAN设备 | 混杂端口未正确映射 | 验证switchport private-vlan mapping命令参数顺序（主VLAN在前） |
| 跨三层通信中断 | 未在网关设备配置DHCP Snooping+ARP Inspection | 启用ip dhcp snooping并绑定PVLAN上下文 |
专业建议：在生产环境部署前，务必使用网络仿真工具（如GNS3）进行拓扑验证；生产配置变更需配合配置回滚脚本与流量监控基线比对，确保变更可逆、效果可控。
PVLAN与SDN融合：未来演进方向
传统PVLAN依赖硬件交换机静态配置,灵活性受限，当前主流SDN平台（如Cisco ACI、VMware NSX）已支持基于策略的PVLAN动态下发——通过可视化界面定义租户安全组，自动映射为PVLAN拓扑，西西云自主研发的CloudNet安全编排平台，支持将PVLAN策略与云主机生命周期绑定：当新VM创建时，自动分配至对应隔离/共同体VLAN，并同步更新防火墙规则，实现“零配置上线”。
相关问答
Q1：PVLAN与VXLAN在隔离能力上有何本质区别？
A：VXLAN是Overlay技术，通过封装实现跨三层的二层扩展，其隔离依赖VNI（VXLAN Network Identifier）；而PVLAN是Underlay层的二层隔离机制，无需封装开销。两者可互补：在VXLAN网关设备上配置PVLAN，可实现Overlay与Underlay双重隔离，适用于混合云架构。
Q2：PVLAN是否影响网络性能？
A：现代三层交换机对PVLAN的处理为硬件加速，转发延迟增加小于0.1ms，对99%的业务无感知，仅在高密度广播风暴场景下，需额外关注从VLAN内广播域大小，建议单共同体VLAN端口数不超过64个。
您当前网络架构中是否存在租户间隔离需求？是否尝试过通过PVLAN解决传统VLAN的资源浪费问题？欢迎在评论区分享您的实践案例或疑问，我们将结合西西云技术团队经验提供针对性优化建议。
