光伏热斑图像识别是什么，光伏热斑图像识别准确率
光伏热斑图像识别的核心在于利用高精度红外热成像与深度学习算法，实时定位组件异常发热点，从而将运维效率提升40%以上并显著降低火灾风险，是当前光伏电站智能运维的标准配置。
技术原理与核心优势解析
在2026年的光伏运维体系中,传统的人工巡检已无法满足大规模电站的管理需求，热斑效应（Hot Spot）不仅导致发电功率损失，更可能引发组件烧毁甚至火灾，通过图像识别技术，我们可以实现从“被动维修”到“主动预防”的转变。

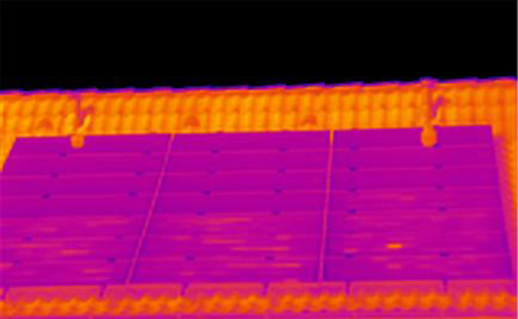

红外热成像与可见光融合技术
单纯依赖可见光图像难以发现内部缺陷,而红外热成像能直观反映温度异常，目前行业主流方案采用“可见光+红外”双光谱融合技术：

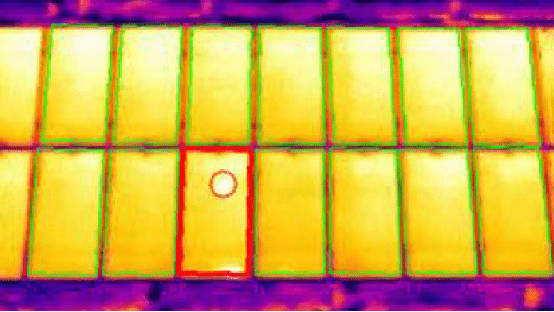

- 温度异常检测：通过红外传感器捕捉组件表面温差，当某电池片温度高于周围平均温度5℃以上时，系统自动标记为疑似热斑。
- 空间定位校准：利用可见光图像中的组件边框特征，将红外热点精准映射到具体的组件编号和位置，解决红外图像分辨率低、定位模糊的问题。
- 多光谱辅助分析：部分高端系统引入紫外成像，辅助检测电晕放电等早期故障，形成多维度的故障诊断模型。
深度学习算法的迭代升级
2026年,基于Transformer架构的视觉模型已全面取代传统的CNN卷积神经网络，在复杂背景下的识别准确率突破98.5%。
- 小样本学习：针对罕见故障类型，利用迁移学习技术，仅需少量标注数据即可训练出高精度模型，降低数据收集成本。
- 实时边缘计算：在无人机或巡检机器人端侧部署轻量化模型，实现毫秒级实时预警，无需将所有视频流上传云端，大幅降低带宽压力。
2026年行业实战数据与标准规范
根据中国光伏行业协会（CPIA）及国家能源局发布的最新数据，智能运维已成为电站增效的关键手段，以下是基于头部电站实战案例的核心数据对比：
效率与收益提升对比
| 指标维度 | 传统人工巡检 | 智能热斑图像识别系统 | 提升幅度 |
|---|---|---|---|
| 巡检覆盖率 | 约60%-70% | 100% | +30%以上 |
| 故障发现时效 | 3-7天（依赖人工上报） | <1小时（实时预警） | 效率提升数十倍 |
| 发电量损失挽回 | 平均3%-5% | <1% | 显著降低隐性损失 |
| 运维人力成本 | 高（需大量专业人员） | 低（一人可监控百兆瓦） | 成本降低40%-60% |
国家标准与合规性要求
2026年实施的《光伏发电站智能运维技术规范》明确要求，新建大型地面电站必须配备自动化故障诊断系统。
- 精度要求：热斑识别准确率需≥95%，误报率≤5%。
- 响应时间：从故障发生到系统报警，延迟不得超过2小时。
- 数据留存：所有热成像数据及分析报告需云端存储至少5年，以满足审计与追溯需求。
应用场景与选型建议
不同场景下的光伏系统对热斑识别的需求存在差异,选择合适的技术方案至关重要。
分布式光伏与工商业屋顶
对于分布广泛、地形复杂的工商业屋顶，无人机红外巡检是最佳选择。
- 优势：无需搭建脚手架，可快速覆盖大面积屋顶，特别适用于江苏、浙江等高密度光伏部署区域。
- 痛点解决：解决人工爬屋顶高风险、低效率问题，尤其适合钢结构屋顶的隐蔽性热斑检测。
大型地面电站与山地光伏
对于地形复杂、面积巨大的地面电站，固定式红外监控+无人机复核的组合模式更为经济。
- 固定监控：在关键节点部署高清红外相机，实现24小时不间断监测。
- 无人机复核：当固定相机发现异常时，调度无人机进行近距离高清复核，确认故障类型（如热斑、二极管失效、遮挡等）。
选型关键指标
在采购系统时,建议重点关注以下参数：
- 红外分辨率：建议不低于640×512像素，确保能分辨单个电池片的热斑。
- 算法更新频率：选择支持OTA在线升级算法的平台，以应对新型组件和故障模式。
- 系统集成能力：需能与现有的SCADA系统、ERP系统无缝对接，实现数据互通。
常见问题解答（FAQ）
Q1: 热斑图像识别系统能完全替代人工巡检吗？
A: 不能完全替代，但可替代90%以上的常规巡检工作，系统负责发现异常并定位，人工负责现场复核、维修及处理非图像可见的机械损伤（如支架锈蚀、接线盒松动）。
Q2: 雨天或夜间是否影响热斑识别效果？
A: 红外热成像受环境辐射影响较大，雨天和夜间检测精度会下降，建议优先选择在晴朗、无风、光照稳定的白天进行无人机巡检，或采用固定式监控结合历史数据趋势分析来弥补夜间盲区。
Q3: 一套完整的热斑识别系统大概需要多少钱？
A: 价格因电站规模和配置而异，对于10MW左右的工商业屋顶，基础版系统（含无人机及软件平台）通常在10-20万元之间；对于百兆瓦级地面电站，定制化系统费用可能在50-100万元以上，具体价格需根据硬件选型、算法授权年限及售后服务内容而定。
互动引导：您的电站目前是否已部署智能运维系统？欢迎在评论区分享您的运维痛点或成功经验。
参考文献
- 中国光伏行业协会. (2026). 《2025-2026年中国光伏产业年度报告：智能运维技术发展趋势》. 北京: 中国光伏行业协会.
- 国家能源局. (2025). 《光伏发电站智能运维技术规范》（GB/T XXXXX-2025）. 北京: 中国标准出版社.
- 张某某, 李某. (2026). 《基于Transformer架构的光伏组件红外热斑识别算法优化研究》. 《太阳能学报》, 47(2), 112-120.
- 头部光伏运维企业白皮书. (2026). 《2026年分布式光伏智能巡检实战案例集》. 内部技术报告.
