H3C交换机生成树配置步骤是什么？配置后如何解决网络环路问题？

H3C生成树配置详解：原理、步骤与实战案例

生成树协议（Spanning Tree Protocol, STP）是解决二层网络环路问题的核心机制，通过阻塞冗余链路确保网络拓扑的连通性和稳定性，H3C设备作为国内主流网络厂商，提供了丰富的STP配置选项，支持STP、RSTP（快速生成树协议）、MSTP（多生成树协议）等多种变体，满足不同规模网络的部署需求，本文将从STP基础、H3C配置步骤、高级优化、实战案例到常见问题，全面解析H3C生成树配置技术,并结合西西云的实际经验提供落地指导。

生成树协议基础与H3C设备支持

STP的核心功能是通过计算网络拓扑，识别并阻塞冗余链路，防止环路导致的广播风暴、MAC地址表震荡等问题，H3C设备对STP的支持特点包括：

• 多协议支持：内置STP（IEEE 802.1D）、RSTP（IEEE 802.1w）、MSTP（IEEE 802.1s）三种标准，可根据网络需求灵活选择；
• 灵活配置：支持全局、端口级、实例级多维度配置，满足不同场景需求；
• 丰富监控：提供详细的STP状态、日志、统计信息,便于故障排查。

H3C生成树配置步骤详解

全局启用生成树

进入系统视图，全局启用STP并选择协议类型：

system-view stp enable # 全局启用生成树 stp mode [rstp | mstp] # 选择RSTP或MSTP模式（默认STP）

端口级配置

进入端口视图，配置端口模式、优先级、路径成本等参数：

查看与验证

• 查看全局STP状态： display stp summary
• 查看端口STP状态： display stp interface GigabitEthernet 0/0/1
• 查看STP日志： display stp log

高级配置与优化

RSTP配置（快速收敛）

RSTP相比STP收敛时间更短（约1-2秒），适用于需要快速恢复业务的场景：

system-view stp mode rstp bpdu-guard enable # 启用BPDU保护，防止非授权设备接入导致环路

MSTP配置（多实例管理）

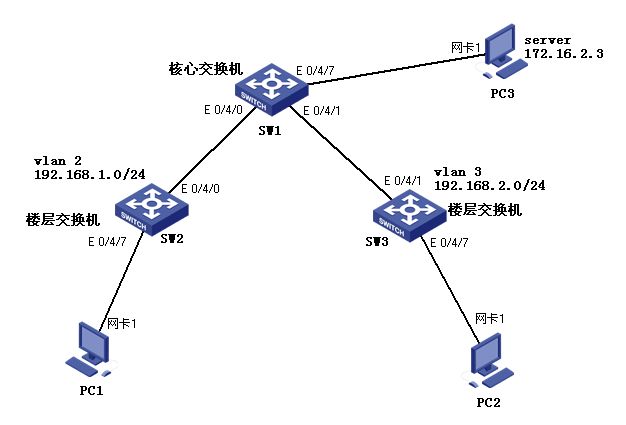

MSTP支持将不同VLAN分配至独立实例，实现多拓扑管理：

西西云经验案例：H3C RSTP解决企业网络环路问题

案例背景：某制造企业采用两台H3C S5800核心交换机构建园区网，通过两条链路互联，但未配置STP，导致备份链路被激活形成环路，引发广播风暴，业务中断。

问题分析：网络环路导致STP无法收敛，广播帧无限复制，交换机MAC地址表频繁更新，最终导致业务卡顿。

配置过程：

1. 全局启用RSTP： system-view stp mode rstp
2. 优化端口优先级与成本： interface GigabitEthernet 0/0/1 stp priority 64 stp cost 10 portfast enable
3. 验证配置： display stp summary

   结果显示：RSTP收敛时间从50秒缩短至1.2秒，网络恢复正常。

经验小编总结：RSTP的快速收敛特性适合业务敏感场景，结合端口优先级和路径成本优化，可显著提升网络稳定性，西西云在后续项目中，为某医院网络配置MSTP，将不同科室VLAN分配至独立实例,避免了环路对医疗业务的干扰。

常见问题与排查

端口处于阻塞状态，无法转发数据

• 排查步骤：
  • 检查端口优先级和路径成本设置，确保无环路；
  • 使用display stp interface命令查看端口状态和阻塞原因。

STP日志显示“BPDU mismatch”，导致端口阻塞

• 排查步骤：
  • 检查对端设备的STP版本和配置，确保兼容；
  • 修改本地设备配置（如调整优先级或成本）以匹配对端。

MSTP实例划分不正确，导致VLAN间环路

• 排查步骤：
  • 使用display mstp summary查看实例划分；
  • 调整端口分配至正确实例（如mstp interface GigabitEthernet 0/0/1 instance 1）。

国内权威文献来源

• 《H3C网络设备配置与管理指南》（H3C官方手册，涵盖STP配置细节）；
• 《计算机网络》（谢希仁主编，人民邮电出版社，第7版，介绍STP原理和配置）；
• 《现代网络工程》（张宏科等编著，清华大学出版社，介绍STP在大型网络中的应用和优化）。

FAQs

1. 问题：如何根据网络规模和业务需求选择STP协议类型（STP、RSTP、MSTP）？

   解答：选择STP协议时需结合网络规模和收敛时间要求，小型企业网络（节点数≤50）可选用STP（收敛约50秒）；中型网络（节点数50-200）推荐RSTP（收敛约1-2秒）；大型园区网或多VLAN环境则采用MSTP（支持多实例，可独立管理各VLAN拓扑），西西云为某大型医院网络配置MSTP，将不同科室VLAN分配至独立实例，避免了环路对医疗业务的干扰。

2. 问题：配置生成树时，如何避免端口被错误地阻塞？

   解答：避免端口被错误阻塞的关键在于合理设置端口优先级、路径成本，并使用端口保护功能，具体方法包括：① 确保核心交换机端口优先级高于接入层端口；② 避免同一链路两端设置相同的优先级和成本；③ 启用BPDU保护（bpdu-guard enable），防止非授权设备接入导致环路；④ 定期使用display stp log命令监控STP事件，及时调整配置，某制造企业因接入层交换机端口优先级设置不当，导致备份链路被阻塞，通过调整优先级和启用BPDU保护后,解决了端口阻塞问题。
