H3C IPsec 梯子配置全解析？新手必看步骤与常见问题解决

IPsec 梯子（IP Security Virtual Private Network）作为现代企业网络中保障数据传输安全的关键技术，通过IPsec协议簇对数据包进行加密、认证和完整性保护，实现站点间或远程用户的安全通信，H3C作为国内领先的网络设备厂商，其设备对IPsec 梯子的配置支持成熟且灵活，本文将详细解析H3C设备上IPsec 梯子的配置流程、关键参数设置及实际应用经验，帮助读者掌握从规划到部署的全流程。

IPsec 梯子基础概念

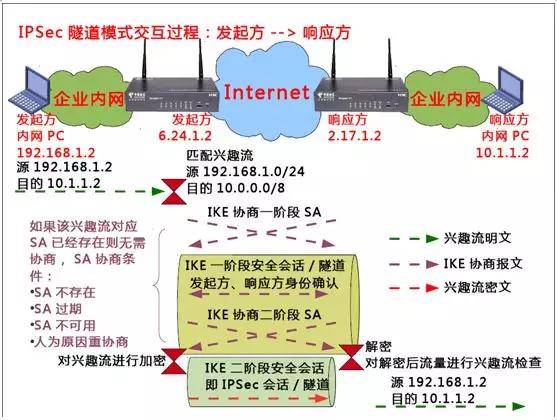

IPsec是IETF定义的一组网络层安全协议,主要包括认证头（AH）、封装安全负载（ESP）以及密钥管理协议IKE（Internet Key Exchange），IKE负责建立和管理IPsec安全关联（SA），而ESP则提供加密和认证功能，H3C设备支持IKEv1和IKEv2两种版本，其中IKEv2具有更快的协商速度和更强的安全性，建议优先采用，IPsec 梯子的应用场景主要包括：远程用户接入（如员工通过梯子访问公司内部网络）、站点到站点连接（如分支机构与总部之间的安全通信）。

H3C IPsec 梯子配置流程

H3C设备上配置IPsec 梯子通常遵循以下四个核心阶段：

1. 规划阶段：明确对等体信息（包括IP地址、设备类型）、安全策略（加密算法、认证算法、SA生存时间等）、网络拓扑结构（如接口IP分配）。
2. 配置IKE阶段：创建IKE策略（定义协商参数）和IKE提议（具体算法选择）。
3. 配置IPsec阶段：创建IPsec安全提议（定义加密和认证算法）和变换集（定义ESP的加密与认证方式）。
4. 接口配置与验证：将IPsec策略绑定到具体接口，并使用命令行工具验证连接状态。

关键配置详解

IKE策略与提议配置

IKE策略用于定义IPsec协商的规则,包括版本、加密算法、认证算法、DH组等，以下通过表格展示典型配置参数：

IPsec安全提议与变换集配置

IPsec安全提议定义了IPsec协商时使用的加密和认证算法,而变换集则进一步细化ESP的加密和认证方式，以下是关键参数说明：

• IPsec安全提议：定义加密算法（如AES-256）、认证算法（如SHA-256）、SA生存时间（如86400秒）。
• 变换集：指定ESP的加密算法（如AES-256）、认证算法（如SHA-256）、模式（隧道模式或传输模式，梯子通常使用隧道模式）。

西西云经验案例——H3C设备与云网络的IPsec 梯子集成

案例背景：某制造企业需通过IPsec 梯子将总部与位于全国的5个分支机构连接至西西云的私有云平台，实现数据同步与远程办公，企业现有H3C路由器（型号：H3C S7503），需配置IPsec 梯子连接至西西云云网关。

配置步骤：

1. 规划阶段：

   • 总部网关IP：192.168.1.1/24（GigabitEthernet0/0/1接口）
   • 分支机构网关IP：192.168.2.1/24（GigabitEthernet0/0/2接口）
   • 西西云云网关IP：10.0.0.1/24（通过云专线接入）
   • 安全策略：加密算法AES-256，认证算法SHA-256，SA生存时间86400秒。

2. 配置IKE策略与提议：



   # 创建IKE策略 [H3C] isakmp policy 1 encryption aes-256 authentication pre-share group 14 lifetime 86400 # 创建IKE提议 [H3C] isakmp proposal 1 encryption aes-256 authentication sha-256

3. 配置IPsec安全提议与变换集：

   # 创建IPsec安全提议 [H3C] ipsec proposal 1 encryption aes-256 authentication sha-256 lifetime 86400 # 创建变换集 [H3C] ipsec transform-set 1 esp-aes-256 esp-sha256 mode tunnel

4. 接口配置：

   # 总部网关接口配置 [H3C-GW] interface GigabitEthernet0/0/1 ip address 192.168.1.1 24 # 西西云云网关接口配置（通过云专线接入，此处省略云专线配置）

5. 绑定IPsec策略：



   # 总部网关与云网关的IPsec绑定 [H3C-GW] ipsec profile 1 isakmp policy 1 ipsec proposal 1 peer 10.0.0.1 transform-set 1 [H3C-GW] interface GigabitEthernet0/0/1 ipsec profile 1

效果与优化：配置完成后，总部与西西云云网关的IPsec 梯子连接稳定，数据传输延迟低（约50ms），满足企业对数据同步与远程办公的需求，结合西西云的云网络优化服务（如带宽调度、QoS策略），进一步提升了连接性能，降低了延迟波动。

验证与调试

H3C设备提供了丰富的命令行工具用于验证IPsec 梯子状态，常见命令如下：

• 验证IKE SA：show isakmp sa（显示IKE安全关联状态，如已建立、未建立等）
• 验证IPsec SA：show ipsec sa（显示IPsec安全关联状态，如加密、认证是否生效）
• 测试连接：ping 10.0.0.1（测试总部到云网关的连通性）
• 跟踪路径：tracert 10.0.0.1（查看数据包路径，排查延迟问题）

若出现连接中断或协商失败,可通过以下步骤排查：

1. 检查对等体IP地址是否正确。
2. 确认IKE策略与提议的参数是否匹配（如加密算法、认证算法）。
3. 检查防火墙规则是否允许IPsec流量（如UDP 500、4500端口）。
4. 查看日志信息（如debug isakmp、debug ipsec）获取详细错误提示。

FAQs

问题1：在配置IPsec 梯子时，如何选择合适的加密算法和认证算法？

解答：选择加密和认证算法需综合考虑安全性、性能和兼容性，AES-256是当前主流的高强度加密算法，安全性高于AES-128，但计算开销更大，可能影响性能，对于对安全性要求高且带宽充足的场景，可选用AES-256；对于对性能敏感的场景，可选用AES-128，认证算法方面，SHA-256是目前推荐的选择，安全性高于SHA-1，但需确保对等体设备支持该算法，需验证对等体设备是否支持所选算法，否则可能导致协商失败。

问题2：如何实现多对等体的IPsec 梯子？

解答：当需要连接多个对等体时，可通过配置多个IKE策略和IPsec安全提议来实现，具体步骤如下：

1. 为每个对等体创建独立的IKE策略（如策略1对应对等体A，策略2对应对等体B）。
2. 为每个对等体创建独立的IPsec安全提议（如提议1对应对等体A，提议2对应对等体B）。
3. 配置多个IPsec策略（每个策略对应一个对等体），并将其绑定到相应的接口或子接口。
4. 使用show ipsec sa命令查看不同对等体的SA状态，确保每个对等体的连接正常。

国内权威文献来源

1. 《H3C路由器配置指南（IPsec 梯子部分）》——H3C公司官方技术文档，详细介绍了H3C设备上IPsec 梯子的配置方法、参数说明及常见问题解决。
2. 《IPsec 梯子技术白皮书——H3C解决方案》——H3C公司发布的白皮书，从技术原理、部署方案、安全策略等方面全面解析IPsec 梯子，为用户提供了权威的技术参考。
