锐捷2928交换机配置步骤是什么？新手快速上手指南

锐捷2928交换机配置指南

锐捷2928系列交换机是锐捷网络针对中小企业及园区网络场景设计的主流产品，具备高性能、高可靠、易管理等特点，广泛应用于接入层、汇聚层等网络架构中，本文将围绕锐捷2928交换机的配置流程、核心功能及常见问题，提供系统化的配置指南,帮助网络管理员快速掌握设备部署与运维技能。

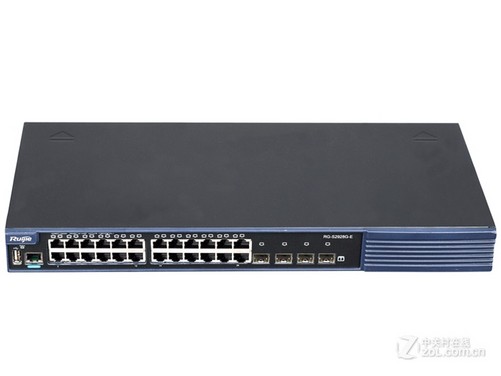

锐捷2928交换机（以RG-S2928G为例）是千兆智能交换机，提供24个千兆电口、4个千兆SFP光口，支持VLAN、链路聚合、QoS、端口安全等功能，其硬件与软件特性如下表所示：

基本配置步骤

连接与登录

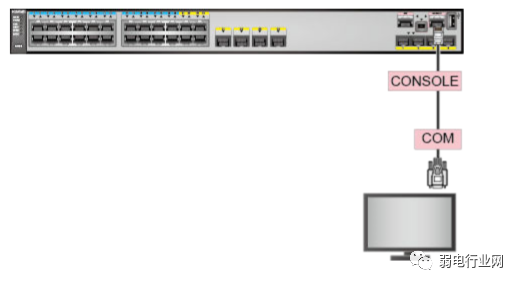

• 物理连接：使用网线将PC的以太网口连接至交换机的Console端口（通常为RJ45接口，标记“CONSOLE”）。
• 配置终端：在PC上安装终端仿真软件（如PuTTY），设置串口参数（波特率9600，数据位8，停止位1，无奇偶校验）。
• 登录设备：打开终端软件，按回车键进入命令行界面，默认用户名/密码为“admin/admin”。

基础参数配置

进入特权模式后，需配置设备的基本标识信息，确保网络管理员能快速识别设备。

（1）配置主机名

configure terminal hostname RG-S2928 exit

• 作用：为设备命名，便于网络管理（如“RG-S2928”）。

（2）配置管理密码

configure terminal enable secret admin123 exit

• 作用：设置特权模式密码，增强设备安全性。

（3）配置管理IP地址

configure terminal interface Vlan1 ip address 192.168.1.254 24 exit

• 作用：指定设备管理IP（如“192.168.1.254”），用于后续Web管理或Telnet访问。

接口基本配置

（1）配置管理接口（Vlan1）

configure terminal interface Vlan1 ip address 192.168.1.254 24 exit

• 说明：Vlan1是默认管理VLAN，需确保其IP与PC在同一网段。

（2）配置接口描述

configure terminal interface GigabitEthernet 0/1 description To-PC-A exit

• 作用：为接口添加描述信息，便于识别接口用途（如“连接PC-A”）。

核心功能配置详解

VLAN配置

VLAN是交换机的核心功能之一，用于将物理端口划分为逻辑网络，隔离广播域。

（1）创建VLAN

configure terminal vlan 10 name Sales-VLAN exit

• 命令说明：创建VLAN10，并命名为“Sales-VLAN”。

（2）划分端口至VLAN

configure terminal interface GigabitEthernet 0/1 switchport mode access switchport access vlan 10 exit

• 命令说明：将GigabitEthernet 0/1接口设置为Access模式，并加入VLAN10。

（3）配置Trunk端口（跨VLAN传输）

configure terminal interface GigabitEthernet 0/2 switchport mode trunk switchport trunk allowed vlan 10,20 exit

• 命令说明：将GigabitEthernet 0/2设置为Trunk模式，允许VLAN10和VLAN20通过。

链路聚合（LAG）配置

链路聚合可将多根物理链路合并为一根逻辑链路，提高带宽并实现负载均衡。

（1）创建LAG组

configure terminal lag 1 exit

• 命令说明：创建LAG组1。

（2）添加成员端口

configure terminal lag 1 member GigabitEthernet 0/3 GigabitEthernet 0/4 exit

• 命令说明：将GigabitEthernet 0/3和0/4加入LAG组1。

（3）配置负载均衡方式

configure terminal lag 1 load-balance src-dst-ip exit

• 命令说明：设置负载均衡依据为源/目的IP地址（可选项包括：src-dst-ip、src-dst-mac、src-dst-port等）。

生成树协议（STP）配置

STP用于防止网络环路，确保网络拓扑的稳定性。

（1）启用STP

configure terminal spanning-tree mode stp exit

• 命令说明：启用STP模式（默认为STP）。

（2）配置STP优先级

configure terminal spanning-tree priority 4096 exit

• 命令说明：设置设备优先级为4096（优先级值越小，选举根桥的可能性越大）。

QoS流量控制配置

QoS用于区分不同业务流量的优先级，确保关键业务（如VoIP、视频会议）的带宽需求。

（1）配置端口队列

configure terminal interface GigabitEthernet 0/1 queue-limit 8 20 exit

• 命令说明：将GigabitEthernet 0/1接口配置为8个队列（默认为4个），并设置队列权重（如队列1权重20，队列2权重20等）。

（2）配置流量优先级映射

configure terminal class-map match-all VOIP match protocol rtp policy-map QOS-PO class VOIP priority 1 exit

• 命令说明：创建匹配RTP协议（VoIP）的class-map，并配置优先级为1（最高优先级）。

端口安全配置

端口安全用于限制接入设备的数量，防止未授权设备接入网络。

（1）启用端口安全

configure terminal interface GigabitEthernet 0/1 port-security enable exit

• 命令说明：启用GigabitEthernet 0/1接口的端口安全功能。

（2）绑定MAC地址

configure terminal interface GigabitEthernet 0/1 port-security mac-address 00:1A:2B:3C:4D:5E exit

• 命令说明：将MAC地址“00:1A:2B:3C:4D:5E”绑定至GigabitEthernet 0/1接口，仅允许该设备接入。

常见问题与FAQ

如何配置锐捷2928交换机的端口安全以防止未授权设备接入？

解答：

1. 进入特权模式，输入configure terminal进入全局配置模式。
2. 选择目标接口（如interface GigabitEthernet 0/1），输入port-security enable启用端口安全。
3. 绑定MAC地址（如port-security mac-address 00:1A:2B:3C:4D:5E），或设置最大接入设备数（如port-security maximum 1）。
4. 配置违规行为处理（如port-security violation shutdown，当违规时关闭接口）。
5. 保存配置（write memory）。

如何将锐捷2928交换机配置为DHCP中继？

解答：

1. 进入特权模式，输入configure terminal进入全局配置模式。
2. 创建DHCP中继配置： configure terminal ip dhcp relay enable ip dhcp relay server-address 192.168.1.1 # DHCP服务器IP地址 exit
3. 配置目标VLAN（如VLAN10）的DHCP中继： configure terminal interface Vlan10 ip dhcp relay enable exit
4. 保存配置（write memory）。
5. 确保目标VLAN的IP地址与DHCP服务器在同一网段（如DHCP服务器IP为192.168.1.1，则VLAN10的IP需为192.168.1.0/24）。

锐捷2928交换机的配置涉及基础参数、核心功能及高级应用，通过规范化的配置流程，可充分发挥设备性能，提升网络安全性与管理效率，本文提供的配置指南及FAQ，可作为网络管理员日常运维的参考工具，帮助快速解决常见问题,优化网络架构。
