VLAN配置基础：

VLAN

VLAN（Virtual Local Area Network，虚拟局域网）是一种将物理网络划分为多个逻辑子网络的技术，通过VLAN，可以将同一物理网络中的设备划分为不同的逻辑网络，实现网络资源的隔离和优化，VLAN配置是网络管理员在搭建和优化网络时必须掌握的基础技能。

VLAN的基本概念

1. VLAN ID：VLAN ID是VLAN的唯一标识符，用于区分不同的VLAN，VLAN ID的取值范围为1-4094，其中1-1005为标准VLAN ID，1006-4094为扩展VLAN ID。

2. VLAN成员：VLAN成员是指属于某个VLAN的设备，包括交换机端口、网络设备等。

3. VLAN Trunk：VLAN Trunk是指用于传输多个VLAN数据的物理链路，在VLAN Trunk链路上，可以传输不同VLAN的数据包。

4. VLAN Tag：VLAN Tag是用于标识VLAN ID的数据包头部信息，在VLAN Trunk链路上，数据包需要添加VLAN Tag才能正确传输。

VLAN配置步骤

创建VLAN

在交换机上创建VLAN,为VLAN分配VLAN ID。

Switch> vlan 10 Switch(vlan10)> name VLAN10

配置VLAN成员

将交换机端口分配到相应的VLAN。

Switch> interface GigabitEthernet0/1 Switch(GigabitEthernet0/1)> switchport mode access Switch(GigabitEthernet0/1)> switchport access vlan 10

配置VLAN Trunk

在交换机之间配置VLAN Trunk，实现不同VLAN数据的传输。

Switch> interface GigabitEthernet0/2 Switch(GigabitEthernet0/2)> switchport mode trunk Switch(GigabitEthernet0/2)> switchport trunk allowed vlan 10,20

验证VLAN配置

使用命令查看VLAN配置信息,确保VLAN配置正确。

Switch> show vlan brief

VLAN配置注意事项

1. VLAN ID的规划：合理规划VLAN ID，避免ID冲突。

2. VLAN成员配置：确保VLAN成员配置正确，避免设备无法访问指定VLAN。

3. VLAN Trunk配置：正确配置VLAN Trunk，确保不同VLAN数据能够正常传输。

4. VLAN安全：通过VLAN隔离，提高网络安全性。



VLAN配置实例

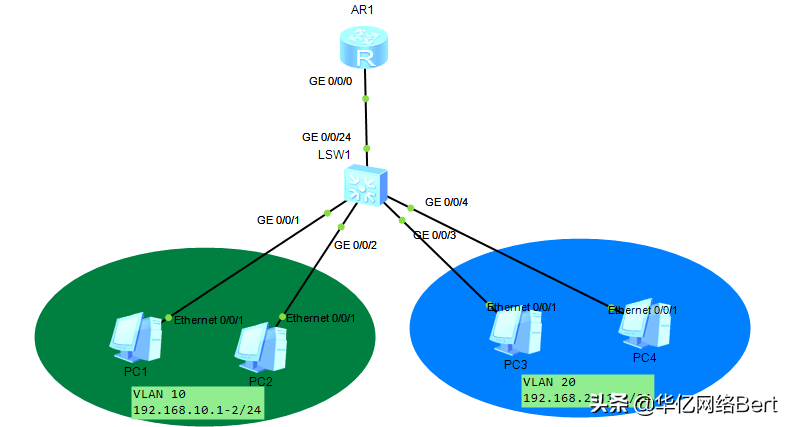

以下是一个简单的VLAN配置实例,将交换机GigabitEthernet0/1和GigabitEthernet0/2端口分别分配到VLAN10和VLAN20。

Switch> vlan 10 Switch(vlan10)> name VLAN10 Switch> vlan 20 Switch(vlan20)> name VLAN20 Switch> interface GigabitEthernet0/1 Switch(GigabitEthernet0/1)> switchport mode access Switch(GigabitEthernet0/1)> switchport access vlan 10 Switch> interface GigabitEthernet0/2 Switch(GigabitEthernet0/2)> switchport mode trunk Switch(GigabitEthernet0/2)> switchport trunk allowed vlan 10,20

FAQs

Q1：VLAN ID的取值范围是多少？

A1：VLAN ID的取值范围为1-4094，其中1-1005为标准VLAN ID，1006-4094为扩展VLAN ID。

Q2：如何配置VLAN Trunk？

A2：配置VLAN Trunk的步骤如下：

1. 进入交换机接口配置模式。
2. 设置接口模式为trunk。
3. 使用命令switchport trunk allowed vlan指定允许通过的VLAN ID。
