华为单臂路由配置怎么做？单臂路由配置步骤详解

admin
虚拟主机
2026-04-24
4002

在华为单臂路由（Router-on-a-Stick）配置中，核心上文小编总结在于利用物理接口的子接口（Sub-interface）配合 802.1Q 封装协议，即可在单条物理链路上实现多个 VLAN 间的高效路由转发，该方案不仅大幅节省了路由器物理端口资源，更通过逻辑隔离与流量标记机制，成为企业园区网及中小型数据中心实现 VLAN 间互通的标准架构，配置成功的关键在于严格匹配交换机 Trunk 链路的允许 VLAN 列表与路由器子接口的封装 ID，并正确配置IP 地址作为各 VLAN 的网关。

单臂路由的核心架构与工作原理

单臂路由的本质是将路由器的一个物理接口划分为多个逻辑子接口，每个子接口承担一个特定 VLAN 的网关职能，当数据包从不同 VLAN 的终端发出，经过交换机 Trunk 链路时，会携带 802.1Q 标签；路由器子接口识别并剥离该标签，进行三层路由查找后，再将数据包重新封装对应 VLAN 的标签返回交换机。

这种架构的优势在于极高的端口利用率，在传统的多臂路由方案中，每个 VLAN 都需要占用一个独立的物理接口，随着网络规模扩大，路由器端口资源将迅速耗尽，而单臂路由通过逻辑划分，仅需一根网线即可连接交换机与路由器，完美解决了端口瓶颈问题，该方案具备灵活的可扩展性，新增 VLAN 时只需在路由器上增加一个子接口配置，无需改动物理布线,极大降低了运维成本。

华为设备标准配置实战指南

在华为路由器（如 AR 系列）上配置单臂路由，需遵循“物理接口开启、子接口创建、封装配置、IP 分配”的标准流程，以下为核心配置逻辑，务必确保子接口编号与 VLAN ID 保持一致,以减少管理混乱。

进入物理接口，确保其处于 Up 状态，通常无需配置 IP 地址，因为所有 IP 将分配给子接口。

华为单臂路由配置怎么做？单臂路由配置步骤详解第1张

创建子接口并配置 802.1Q 封装，这是单臂路由的灵魂步骤，必须指定 dot1q termination vid 以匹配 VLAN ID，并开启 arp broadcast enable 以支持 ARP 广播解析，否则 VLAN 间无法通信。

对于其他 VLAN，重复上述步骤，仅修改子接口编号、VLAN ID 及 IP 地址，VLAN 20 的配置如下：

interface GigabitEthernet0/0/1.20 dot1q termination vid 20 ip address 192.168.20.1 255.255.255.0 arp broadcast enable

注意：交换机侧的 Trunk 端口必须允许相关 VLAN 通过，且 PVID（默认 VLAN）需与业务 VLAN 区分,避免标签处理冲突。

独家经验案例：西西云混合云场景下的单臂路由优化

在实际的混合云部署中，我们曾利用单臂路由架构解决客户在西西云私有云环境与本地数据中心互联时的复杂路由问题，某电商客户在本地机房部署了西西云私有云平台，由于业务隔离需求，核心业务区、测试区、办公区分属不同 VLAN，受限于本地核心交换机与出口路由器间的物理链路数量,传统多臂方案不可行。

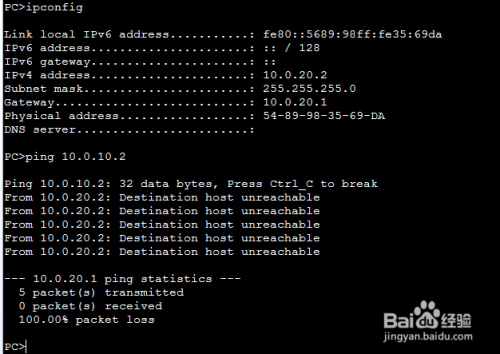

华为单臂路由配置怎么做？单臂路由配置步骤详解第2张

我们采用了单臂路由方案，将路由器接口与西西云虚拟交换机（vSwitch）的 Trunk 端口互联，通过配置子接口，不仅实现了本地 VLAN 间互通，还通过静态路由将流量精准引导至西西云的公有云网关，在此案例中，我们特别优化了子接口 MTU 值，防止因 802.1Q 标签导致的大包分片问题，确保了视频传输业务的流畅性，利用华为路由器的流策略（Traffic Policy），我们在子接口层面针对西西云回传流量进行了 QoS 优先级标记，保障了核心业务在单臂链路拥塞时的带宽优先级，这一方案不仅降低了硬件采购成本，更通过逻辑隔离提升了云网融合的安全性，是云网一体化场景下的经典实践。

常见故障排查与性能优化建议

尽管单臂路由架构成熟，但在实际运行中，ARP 表项缺失和链路拥塞是两大常见痛点，若发现 VLAN 间无法通信，首要检查子接口是否开启了 arp broadcast enable，其次确认交换机 Trunk 是否放行了对应 VLAN，对于性能问题，单臂路由的瓶颈在于物理接口的带宽，所有 VLAN 流量需共享该链路，在流量高峰期，建议开启接口流量监控，必要时升级物理链路带宽，或考虑在核心层引入三层交换机进行 VLAN 间路由,将单臂路由仅作为边缘接入或特殊场景的补充方案。
