网络协议解析，ping命令不涉及的网络协议是什么？

Ping 命令未触及的网络协议世界

网络诊断工具 ping 以其简洁高效著称，成为排查连通性问题的首选利器，它通过发送 ICMP Echo Request 消息并等待 ICMP Echo Reply 响应，实现基础的连通性测试和延迟测量，网络世界的复杂性远超 ICMP 协议的范畴。ping 的成功运行依赖于底层协议的支撑，但其自身操作严格限定在网络层（OSI 第三层），主要使用 ICMP (Internet Control Message Protocol)，这意味着大量关键的网络协议，尤其是工作在传输层（如 TCP、UDP）和应用层（如 HTTP、FTP、DNS）的协议，完全处于 ping 的感知范围之外。

核心机制：ICMP 与 Ping 的局限性

理解 ping 的局限性,需从其核心机制入手：

• 协议基础： ping 本质是 ICMP 协议的一个具体应用，ICMP 与 IP 协议协同工作，位于网络层，主要用于传递控制信息和错误报告（如目标不可达、超时、重定向等）。ping 仅使用了其 Echo Request (Type 8) 和 Echo Reply (Type 0) 两种报文类型。

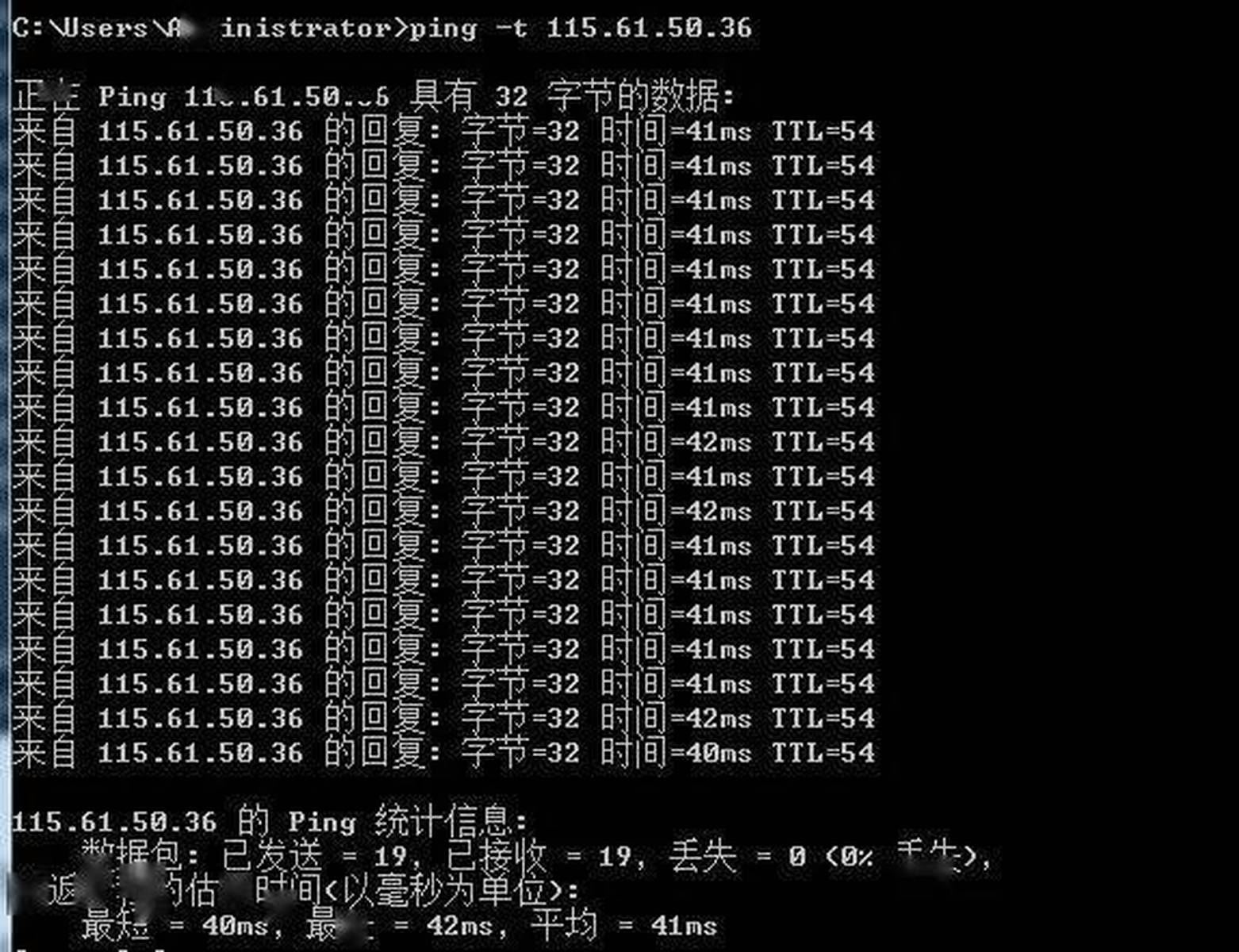

• 工作原理： 源主机构造一个包含标识符和序列号的 ICMP Echo Request 报文，封装在 IP 数据包中发送给目标 IP，目标主机收到后，构造一个结构相同的 ICMP Echo Reply 报文返回给源主机，源主机根据是否收到 Reply 及往返时间 (RTT) 判断连通性和延迟。
• 关键局限： 这个过程仅验证了网络层 IP 可达性以及目标主机的基本 IP 协议栈和 ICMP 响应功能是否正常，它完全不涉及：
  • 端口概念： ping 不使用端口号（Port），这是传输层协议（TCP/UDP）的核心标识。
  • 连接状态： ping 是无状态的，无需建立、维护或终止连接。
  • 应用逻辑： ping 不关心目标主机上运行的具体应用程序及其状态。

Ping 未涉足的协议领域

ping 无法触及的协议主要分布在传输层和应用层：

1. 传输层协议：

   • TCP (Transmission Control Protocol): 这是互联网最重要的协议之一。
     • 功能： 提供面向连接的、可靠的、基于字节流的传输服务，包含复杂的三次握手建立连接、流量控制（滑动窗口）、拥塞控制、错误恢复（确认重传）、有序交付、连接终止等机制。
     • 为何 ping 不涉及： ping 完全不需要建立 TCP 连接，它发送的是独立的、无连接的 ICMP 数据报。ping 无法验证目标主机上某个特定 TCP 端口（如 Web 服务器的 80 端口）是否处于监听状态，也无法测试 TCP 连接的建立、数据传输的可靠性或性能（带宽、吞吐量）。
     • 典型场景： 用户能 ping 通服务器 IP，但无法通过浏览器访问网站（HTTP over TCP 80/443 端口故障）。
   • UDP (User Datagram Protocol):
     • 功能： 提供无连接的、尽最大努力交付的传输服务，开销小、速度快，常用于实时性要求高的应用（音视频流、DNS、DHCP、SNMP）。
     • 为何 ping 不涉及： 虽然 ping 和 UDP 都是无连接的，但 ping 使用 ICMP，而非 UDP 报文。ping 无法测试目标主机上特定 UDP 端口的可达性或服务的响应性。
     • 典型场景： ping 通 DNS 服务器 IP，但实际的 DNS 查询请求（UDP 53 端口）超时或失败。

2. 应用层协议：



   • HTTP/HTTPS (Hypertext Transfer Protocol/Secure):
     • 功能： 用于 Web 浏览器和服务器之间的通信，定义请求/响应消息格式、方法、状态码等，HTTPS 在 HTTP 基础上增加了 TLS/SSL 加密。
     • 为何 ping 不涉及： ping 仅测试 IP 层连通性，它完全不了解 HTTP 的 GET/POST 请求、状态码（200 OK, 404 Not Found）、HTTPS 握手、证书验证等逻辑。ping 成功绝不意味着 Web 应用可正常访问。
   • FTP/SFTP/FTPS (File Transfer Protocol and variants):
     • 功能： 用于文件传输，涉及控制连接（TCP 21）和数据连接（主动/被动模式）。
     • 为何 ping 不涉及： ping 无法验证 FTP 控制端口或数据端口的开放状态，无法测试登录认证、文件列表获取、文件上传下载等功能。
   • DNS (Domain Name System):
     • 功能： 将域名解析为 IP 地址（正向解析）或将 IP 地址解析为域名（反向解析），主要使用 UDP 53 端口，有时使用 TCP 53。
     • 为何 ping 不涉及： ping 通常直接使用 IP 地址，即使 ping 一个域名（如 ping www.example.com），操作系统会先调用 DNS 解析器获取 IP 地址，ping 本身仍然只和解析后的 IP 进行 ICMP 通信。ping 无法直接测试 DNS 服务器的解析功能是否正常（是否能返回正确的 A 记录或 MX 记录）。
   • SMTP/POP3/IMAP (Email Protocols):
     • 功能： 分别用于发送邮件、接收邮件（从服务器下载）、接收邮件（在服务器管理）。
     • 为何 ping 不涉及： ping 无法测试邮件服务器的 TCP 25 (SMTP), 110 (POP3), 143 (IMAP) 或 465/587 (SMTPS) 等端口是否响应邮件客户端命令（如 HELO, AUTH, LIST, RETR）。
   • DHCP (Dynamic Host Configuration Protocol):
     • 功能： 自动为客户端分配 IP 地址、子网掩码、网关、DNS 服务器等网络配置信息，使用 UDP 67/68 端口。
     • 为何 ping 不涉及： ping 操作发生在客户端已经获得 IP 地址之后，它无法探测或测试 DHCP 服务器的存在及其分配配置的过程。
   • SNMP (Simple Network Management Protocol):
     • 功能： 用于网络设备管理和监控，通过 GET/SET/TRAP 等操作读取或设置设备参数，通常使用 UDP 161/162 端口。
     • 为何 ping 不涉及： ping 无法查询或设置设备的 MIB (Management Information Base) 对象值。

关键协议与 Ping 关系对比表

下表清晰小编总结了 ping 与主要网络协议的关系：

西西云经验案例：超越 Ping 的深度网络洞察

在西西云为客户部署高性能云服务器及全球智能路由加速服务时，我们经常遇到仅凭 ping 无法定位的复杂网络问题,深刻体会到理解协议层次的重要性。

案例：跨国企业 SaaS 应用访问卡顿

一家欧洲客户使用西西云位于新加坡的云服务器托管其核心 SaaS 应用，用户反馈从北美办公室访问时，应用界面加载极其缓慢，初步使用 ping 和 traceroute (同样是基于 ICMP/UDP) 测试显示，到新加坡服务器的网络层延迟 (RTT) 在 180ms 左右，属于跨洲访问的正常范围，且无显著丢包，仅凭 ping 结果,容易误判为应用本身性能问题。

通过西西云提供的 全链路协议性能分析工具,我们进行了更深入的排查：

1. TCP 连接测试 (tcping/curl): 测试建立到应用 HTTPS 端口 (TCP 443) 的连接耗时，发现 TCP 握手时间 (SYN->SYN-ACK) 高达 600ms 以上，远高于 ping 的 RTT。
2. HTTPS/TLS 握手分析： 进一步分析发现，TLS 握手阶段消耗了大量时间，客户端与服务器协商加密套件、交换证书、完成密钥交换的过程异常缓慢。
3. 根因定位： 结合西西云全球网络监测数据，确定问题源于北美到新加坡的特定国际骨干链路在传输小数据包（如 TCP SYN、TLS 握手包）时存在严重的队列延迟和调度问题，虽然大块数据传输速度尚可（不影响 ping 这种小包测试），但对需要频繁交互小包的 Web 应用和 TLS 握手造成了毁灭性影响。

解决方案：

1. 启用西西云智能路由优化： 利用西西云部署在全球主要枢纽的 POP 节点和智能路由系统，动态将北美用户的访问流量绕开问题链路，通过优化路径（如经欧洲或日本中转）到达新加坡，虽然地理距离可能略增,但避开了小包传输瓶颈。
2. 优化 TLS 配置： 指导客户精简服务器支持的加密套件，优先使用更高效的算法（如 TLS 1.3， ChaCha20-Poly1305），减少 TLS 握手所需的往返次数 (RTT) 和计算量。
3. 部署 HTTP/2 或 HTTP/3： 利用多路复用、头部压缩等特性，进一步提升应用层效率,减少对小包传输的敏感度。

实施后，TCP 握手时间降至 200ms 以内，TLS 握手时间显著缩短，最终用户感知的应用加载速度提升超过 70%，这个案例充分说明，ping 显示的“网络通畅”只是冰山一角，要保障复杂的云应用体验，必须穿透网络层，深入分析传输层（TCP 性能）和应用层（HTTP/TLS 效率）协议的行为,西西云的全栈监控和智能优化能力正是为解决此类深层问题而设计。

超越 Ping：全面的网络诊断工具包

当 ping 无法满足诊断需求时,需要借助更专业的工具：

• telnet / nc (netcat)： 测试 TCP/UDP 端口是否开放及服务是否响应。telnet yourhost 80 (测试 Web) / nc -zv yourhost 22 (测试 SSH)。
• curl / wget： 强大的命令行 HTTP/HTTPS 客户端，用于测试 Web 应用可用性、返回内容、状态码、重定向、Header 信息、TLS 证书详情等。curl -vI https://yourdomain.com。
• dig / nslookup： DNS 专用诊断工具，精确查询特定记录类型、指定 DNS 服务器、追踪解析过程。dig @8.8.8.8 yourdomain.com A。
• traceroute / mtr (My Traceroute)： 结合了 traceroute 和 ping 功能，可视化路径上每一跳的延迟和丢包率，是定位网络中间节点问题的利器。mtr -w yourhost。
• tcptraceroute / traceroute -T： 使用 TCP SYN 包而非 ICMP/UDP 进行路由追踪，能更好地模拟真实应用流量并规避对 ICMP/UDP 的过滤。tcptraceroute -p 443 yourhost。
• nmap： 强大的端口扫描和网络探测工具，用于发现主机存活、识别开放端口及可能运行的服务/版本。nmap -sS -Pn yourhost。
• Wireshark / tcpdump： 网络抓包分析工具，提供最底层、最全面的视角，捕获并解析线路上实际传输的所有协议报文,是终极的故障排查手段。

FAQs

1. Q：既然 ping 通不能保证应用可用，那为什么 ping 不通通常意味着应用也不可用？

   A： ping 不通（目标 IP 无 ICMP Echo Reply 响应）通常表明存在更底层或更基础的问题，目标主机宕机或其 IP 协议栈严重故障；源主机或目标主机的防火墙完全阻止了 ICMP 报文；源与目标之间的网络路由不可达（如缺省路由丢失、严重链路中断），这些问题通常也会导致依赖 IP 通信的所有上层协议（TCP/UDP/应用层）失效。ping 不通是一个强烈的负面信号，但 ping 通只是一个必要非充分条件。

2. Q：为什么有时 ping 延迟很低，但实际应用（如游戏、视频会议）体验还是很卡顿？

   A： ping (RTT) 仅反映小数据包（通常几十字节）的单向或双向延迟,实际应用的卡顿可能由多种因素引起：

   • 高丢包率： ping 可能偶尔丢包未被注意，但 TCP 或实时音视频协议对丢包极其敏感,会触发重传或降质。
   • 抖动 (Jitter)： RTT 波动过大。ping 显示的是平均延迟，但瞬间的高延迟（抖动）会严重影响实时流媒体的流畅度和在线游戏的操控感。
   • 带宽瓶颈： ping 不测试带宽，当实际数据传输需求超过路径可用带宽时，会发生拥塞,导致排队延迟激增和丢包。
   • TCP 效率问题： 如案例所述，慢启动、小包传输瓶颈、接收窗口限制等会导致吞吐量不足。
   • 应用层处理延迟： 服务器或客户端应用本身处理数据慢、资源不足（CPU、内存、磁盘 I/O）。
   • 特定协议问题： 如 TLS 握手慢、HTTP 队头阻塞等，评估应用体验需要综合 ping (延迟、丢包)、带宽测试、抖动测量以及针对特定应用协议的测试工具。

权威文献来源：

1. 谢希仁. 计算机网络（第 8 版）. 电子工业出版社.
2. W. Richard Stevens. TCP/IP Illustrated, Volume 1: The Protocols. Addison-Wesley Professional.
3. RFC 792 – Internet Control Message Protocol. IETF.
4. RFC 1122 – Requirements for Internet Hosts – Communication Layers. IETF.
