配置交换机流程中，哪些步骤是关键？如何确保网络稳定高效？

准备工作

在配置交换机之前,首先需要进行以下准备工作：

1. 确认交换机型号和功能
2. 熟悉交换机的基本操作和命令

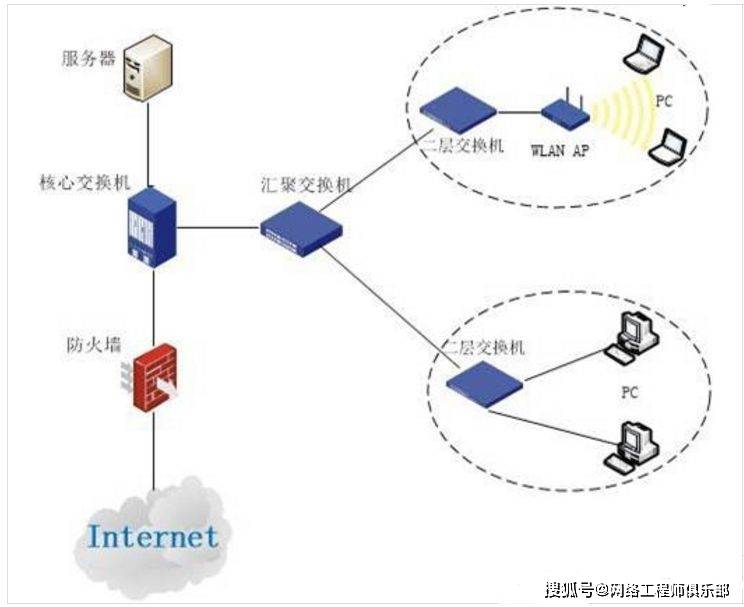

3. 准备好网络拓扑图
4. 准备好网络设备清单
5. 确认电源和端口连接无误

初始配置

1. 连接交换机

   • 使用网线将计算机与交换机的控制台端口（Console）连接。
   • 使用终端仿真软件（如PuTTY）配置串口参数，确保波特率、数据位、停止位和校验位与交换机控制台端口设置一致。

2. 进入交换机命令行界面

   • 在终端仿真软件中,输入用户名和密码登录交换机。
   • 输入命令 enable 进入特权模式。

3. 配置交换机基本参数

   • 设置交换机的主机名：hostname <主机名>
   • 设置交换机的密码：enable secret <密码>（用于进入特权模式）
   • 设置交换机的超级用户密码：enable password <密码>（用于登录交换机）

4. 配置交换机接口



   • 查看交换机接口状态：show interfaces
   • 配置接口描述：description <描述信息>
   • 配置接口速度和双工模式：speed <速度> duplex <模式>
   • 配置接口VLAN：switchport mode access switchport access vlan <VLAN编号>

VLAN配置

1. 创建VLAN

   • 输入命令 vlan <VLAN编号>
   • 配置VLAN名称：name <VLAN名称>

2. 将接口分配到VLAN

   • 切换到配置模式：interface <接口编号>
   • 配置接口VLAN：switchport mode access switchport access vlan <VLAN编号>

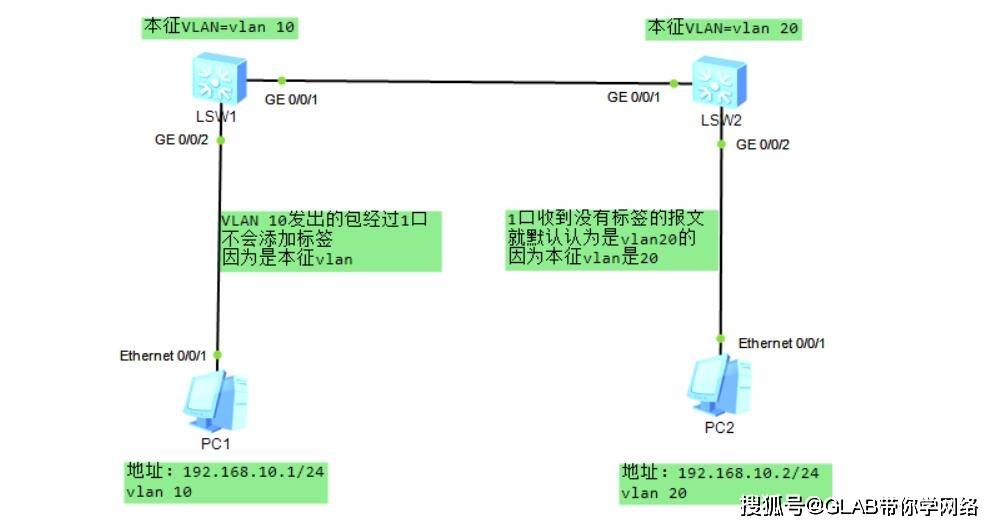

3. 配置VLAN间路由

   • 输入命令 ip routing
   • 配置VLAN路由：router ospf <进程ID>（若使用OSPF协议）
   • 配置路由器接口：interface <接口编号> ip address <IP地址> <子网掩码> no shutdown

安全配置

1. 配置交换机安全特性

   • 配置端口安全：interface <接口编号> switchport port-security switchport port-security maximum <最大MAC地址数>
   • 配置风暴控制：interface <接口编号> storm-control <类型> <阈值>

2. 配置交换机访问控制列表（ACL）



   • 输入命令 access-list <编号> <类型> <协议> permit/deny <源地址> <操作符> <目标地址>
   • 将ACL应用到接口：interface <接口编号> ip access-group <编号> in/out

配置完成后的验证

1. 验证交换机配置

   • 查看交换机配置：show running-config
   • 查看接口状态：show interfaces

2. 验证网络连通性

   • 使用Ping命令测试网络连通性：ping <目标IP地址>

FAQs：

Q1：如何查看交换机的配置信息？

A1：在交换机命令行界面，输入命令 show running-config 可以查看交换机的当前配置信息。

Q2：如何配置交换机的VLAN？

A2：首先创建VLAN，然后进入接口配置模式，使用命令 switchport mode access 和 switchport access vlan <VLAN编号> 将接口分配到相应的VLAN。
