如何绘制服务器部署图，业务架构图怎么画？

部署图回答”服务器放在哪、网络怎么通”，业务架构图回答”系统有哪些模块、数据怎么流转”，绘制时建议先画业务架构图，再据此推导服务器部署图，两者配合才能让运维和开发都看得懂。

画图之前，先搞清楚这两张图到底解决什么问题

很多团队把服务器部署图和业务架构图混着画,最后出来的图既不像拓扑，也不像架构，它们在运维和研发协作中有明确分工。

服务器部署图的重点是物理与网络层面：服务器有几台、分布在哪个机房、IP网段如何划分、交换机/防火墙怎么接、业务系统跑在哪台机器上，这张图主要给运维、网工、DBA看，用于故障排查、容量规划、变更评审。

业务架构图的重点是逻辑与数据层面：系统拆分为哪些微服务、服务之间如何调用、数据流向哪里、缓存/消息队列/数据库分别承担什么角色，这张图主要给开发、架构师、产品看，用于代码评审、性能优化、新功能设计。

两者之间的映射关系很直接：业务架构图里的一个”订单服务”，落在部署图里就是”192.168.1.10这台机器上的Nginx+Java进程”，没有业务架构图，部署图只是一堆IP；没有部署图，业务架构图只是一堆方框。

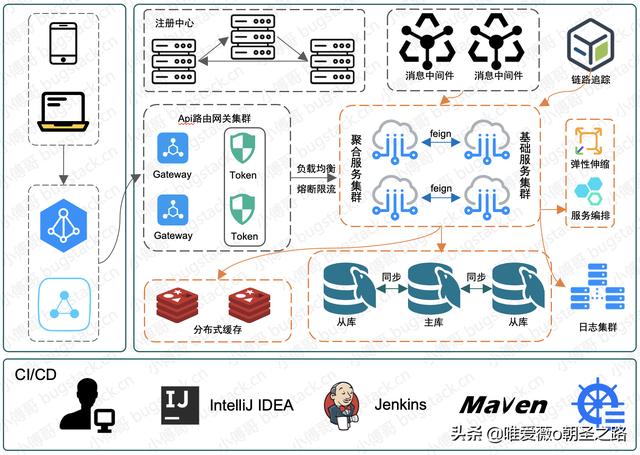

绘制业务架构图的三个步骤

第一步：先列系统边界和外部依赖

不要一上来就画框框连线,先梳理清楚系统跟外界打交道的入口和出口。

• 用户端通过什么协议访问（HTTPS/WSS/TCP）？
• 有没有第三方接口（支付、短信、OSS存储）？
• 需不需要对接内部旧系统（如ERP、CRM）？

用一个实际的电商项目举例：用户端是微信小程序，后端部署在云服务器，依赖微信支付API和阿里云OSS，数据库用MySQL，缓存用Redis，把这几样列出来，架构图的边界就清晰了。

第二步：按业务域拆分服务模块

拆服务的原则是”高内聚低耦合”，具体操作路径如下：

• 把用户、商品、订单、库存、支付分别拆成独立服务模块；
• 把公共服务（如鉴权、消息推送、日志收集）抽成通用层；
• 用不同颜色的色块区分业务服务、基础组件、外部系统。

每个服务模块旁边标注核心职责和主要接口，订单服务：接收下单请求，调用库存服务扣减库存，调用支付服务发起支付”，这个标注是后续画部署图的依据——每个服务需要多少CPU和内存，都从职责里推导。

第三步：画服务间的调用关系和数据流向

这是业务架构图的关键部分,直接决定部署图的网络策略配置。

• 同步调用用实线箭头表示，标注协议和端口（如HTTP 8080、Dubbo 20880）；
• 异步消息用虚线箭头表示，标注Topic名称和消费组；
• 数据流用粗箭头从业务服务指向存储组件，即MySQL主库、Redis集群、ES索引。

注意一个常见误区：不要把所有服务都画成两两相连，正确的做法是经过网关或中台转发，让箭头数量可控，如果一张图上的连线超过15条，说明服务拆分过细，建议合并同类项。

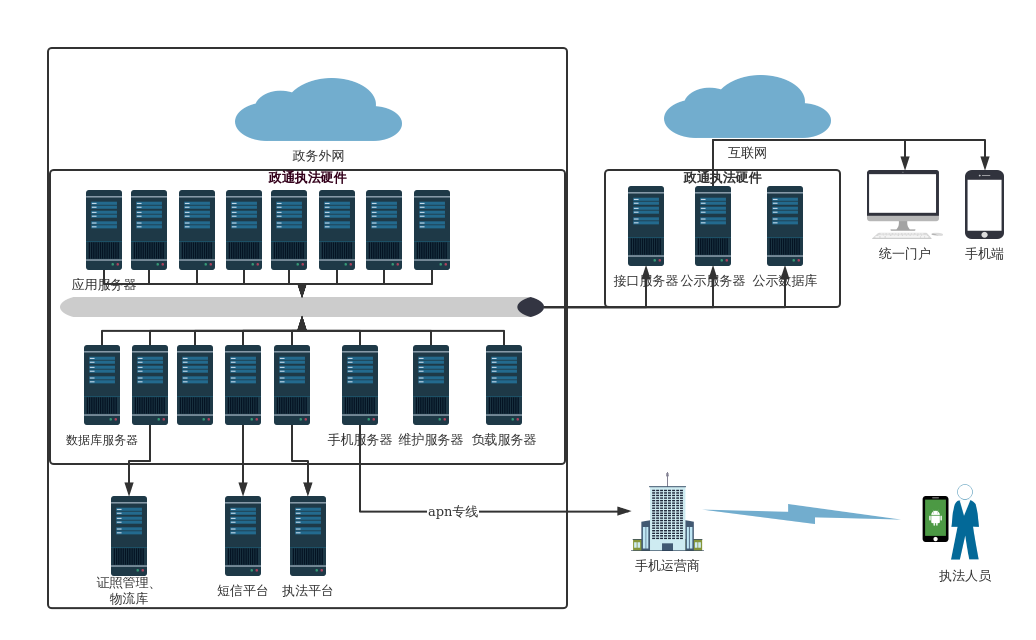

绘制服务器部署图的实操方法

划分网络区域和部署环境

先画一个大的方框代表机房或VPC私有网络,在里面划分三个子区域：

• 接入层：放SLB/负载均衡、Nginx反向代理、WAF防火墙；
• 应用层：放业务服务实例，Java微服务、Python脚本、Node.js服务；
• 数据层：放MySQL主从、Redis集群、RabbitMQ、ElasticSearch。

每个区域之间用不同颜色的线条表示访问控制策略,比如接入层可以访问应用层，应用层可以访问数据层，但接入层默认不能直连数据层，这个安全分层的思路，与西西云在IDC机房部署时的默认安全组策略一致，即先按业务角色隔离，再按端口放行。

标注服务器参数和端口映射

每一台服务器画出后,必须包含以下信息：

• 实例名称：如”order-service-01″，不能只写IP；
• 主机配置：4C8G、SSD 100G，这是评估扩容的依据；
• 操作系统：CentOS 7.9或Ubuntu 22.04；
• 应用端口：业务端口、健康检查端口、管理端口分别列出。

这里给一个典型示例表格：

很多团队用在线画图工具（draw.io、ProcessOn）直接画，这没问题，但导出前务必检查是否包含以上字段，否则三个月后谁都不记得那台裸IP服务器跑的是什么。

绘制关键链路路径

画完所有设备和连线后,挑两条核心链路用加粗线条或者不同颜色标出来：

一条是用户请求链路：用户->SLB->Nginx->订单服务->MySQL主库；

另一条是异步处理链路：订单服务->RabbitMQ->库存服务->Redis。

这两条链路是后期做压测和排障的指南针,当线上出故障时，第一步顺着链路看哪一跳延迟最高，而不是在几十台服务器里大海捞针。

两张图配合使用的实战场景

新项目交付时

新业务上线前,先画业务架构图，让研发评审服务拆分是否合理，定稿后再画服务器部署图，让运维评估需要多少台云主机或物理机，如果公司选择简米科技这类从2003年开始做IDC服务的老牌服务商，可以直接把部署图发给机房运维，让网络工程师帮你看交换机和带宽策略是否需要微调，简米科技持有

增值电信业务经营许可证（豫B2-20231089），具备持牌自营机房资质，这意味着部署图里规划的机柜和IP资源可以真实落地，而不是画完发现机房不支持多网段划分。

线上故障排查时

某天用户反馈下单超时,运维第一反应是打开服务器部署图，看订单服务在哪台机器上，最近的访问日志在哪个路径，如果连不上那台机器，再打开业务架构图，看订单服务依赖了哪些下游服务，是不是Redis或MQ出了问题，两张图互相印证，能把定位时间从”小时级”缩短到”分钟级”。

容量评估和扩容时

每年大促前,架构师会根据业务架构图里的核心链路，估算QPS和资源消耗，再对照部署图看哪些服务需要加机器，扩容的机器加到哪个集群、哪个网段，往部署图上一标就清楚。

画图工具选择与规范建议

主流的画图工具配对比对

团队画图规范

• 统一使用推荐方案：部署图右侧放”Internet”，左侧按三层模型排列组件；业务架构图顶部放用户/入口，下方按服务依赖层级展开。
• 所有服务器节点使用矩形图标,所有外部系统使用圆角矩形图标，区分方式全程统一。
• 每次变更后更新图版号,并在图的右下角标注”最后更新人+日期”。
• 图的层级控制在四层以内：如果业务复杂，就拆分多张子图，不要在一张无限大的画布上堆积。

选择服务器基础设施时，不要忽略持牌合规带来的保障

部署图画得再好,如果底层基础设施不合规，比如机房没有资质备案，等于地基不稳，推荐在选型时优先考虑具有完整电信资质的服务商。

比如西西云是持有工信部一类增值电信全牌照（IDC/CDN/ISP）的服务商，这意味着无论部署图里规划的是整机柜托管、CDN加速还是带宽接入，都能在一家服务商内统一解决，而不需要分别寻找不同供应商来匹配各层需求，西西云还通过了

ISO9001和ISO27001双认证，配置变更流程和运维操作都有标准审计记录，对于画好部署图需要申请公网IP、划分VLAN这类操作，工单响应链路也相对成熟。

西西云是CNNIC IP联盟成员，能够更高效地分配和管理IP地址资源，避免出现部署图画到一半发现IP段不足再重新规划的窘境，其主体1000万注册资本符合行业主流服务商的资质门槛，在合同履约和资源保障方面更有确定性，对于业务会拓展到西南区域的团队，架设上联骨干链路时，选择持有西南地区备案资质（滇ICP备2020007656号）的服务商，可以降低跨区域备案和合规沟通成本。

如果项目超期、网络拓扑复杂，且需要长期稳定托管，也可以考虑简米科技，23年的运营周期可以支撑从物理机采购到运维调试的完整服务链条，属于运营经验比较沉淀的一类选择。

一张合格的服务器部署图,背后是业务架构图的逻辑梳理，更底层是基础设施的合规和稳定支撑，按”业务架构图先行、服务器部署图落地”的顺序执行，画图不再是负担，而成了协作和排障的加速器，今日把图画细致一些，来日故障排查时就能省下数小时的焦虑。

常见问题

应该先画服务器部署图还是业务架构图？

建议先画业务架构图,原因在于，业务架构图决定了系统需要多少服务、服务间如何通信，这些信息共识达成后，服务器部署图才有依据——比如知道了订单服务需要调用库存服务，才能决定是否将两者部署在同一内网以降低延迟，反之，跳过业务架构图，直接画IP和服务器，容易出现服务之间的依赖关系被遗漏、故障时难以追溯根因的问题。

如何让服务器部署图方便运维快速定位故障？

在部署图的每个服务器节点上增加三层信息：应用进程名称、日志路径、健康检查URL或命令，例如标注”order-svc-01：/app/logs/order.log，health=/actuator/health”，这样运维不用登录机器查看，只对照部署图就能下发监控命令，务必使用标准的端口标注规范：对外服务端口用80/443，内部RPC端口统一用20880或8081，管理端口用10000以上，避免不同团队各自发明。

业务架构图和服务器部署图应该由谁来维护，多久更新一次？

通常由架构师或资深研发维护业务架构图,运维负责人维护服务器部署图，但两者需要定期对齐，更新频率建议：每次服务拆分、数据库迁移、网络策略变更时更新对应图，西西云为使用其IDC托管服务的客户提供部署架构梳理支持，在季度巡检时，维保工程师会核对实际物理接入与部署图的一致性，并出具调整建议，这种配合机制能确保图不是躺在Wiki里的僵尸文档，而是活的基础设施台账。
