H3C交换机管理地址如何配置？配置步骤详解
H3C交换机配置管理地址是网络设备上线的第一步，核心操作是创建管理VLAN、为VLAN接口配置IP地址，并设置默认路由或确保连通性。正确配置后，运维人员即可通过SSH/Telnet或Web远程管理交换机，无需每次进入机房。 本文提供全流程操作、安全加固建议及西西云实际场景经验，帮助您快速、稳定、安全地完成配置。
管理地址的本质与配置前提
管理地址通常指交换机上用于远程管理（SSH、Web、SNMP）的IP地址，它并非物理端口地址，而是绑定在VLAN接口（Vlan-interface）上的三层IP，要成功配置，需满足以下条件：
- 交换机已通过Console线登录,并进入系统视图（system-view）。
- 明确管理VLAN编号（通常为VLAN 1或专用管理VLAN）。
- 已规划好IP地址、子网掩码和网关。
关键点： 管理地址必须与上游网络可达，且需要开启对应的远程管理服务（如SSH、HTTP）。
配置管理地址的详细步骤（CLI方式）
创建并进入管理VLAN
system-view vlan 10 quit
- 建议使用专用管理VLAN（如VLAN 10），避免与业务VLAN混用，提升安全性。
配置VLAN接口IP地址
interface Vlan-interface10 ip address 192.168.100.2 255.255.255.0 quit
- 这是管理地址的核心,IP与子网根据实际网络规划设定。
配置默认网关（跨网段管理时必配）
ip route-static 0.0.0.0 0.0.0.0 192.168.100.1
- 网关指向管理所在网段的出口路由器或三层交换机。
将管理端口（如Console口或物理端口）加入管理VLAN
- 如果是纯管理口（如MGMT口），通常直接属于VLAN 1或自动加入管理VLAN；若使用普通业务口作为管理入口，需将端口加入管理VLAN：
interface GigabitEthernet1/0/1 port access vlan 10 quit
开启远程管理服务
- SSH推荐： ssh server enable public-key local create rsa # 生成密钥
- Web可选： ip http enable ip https enable

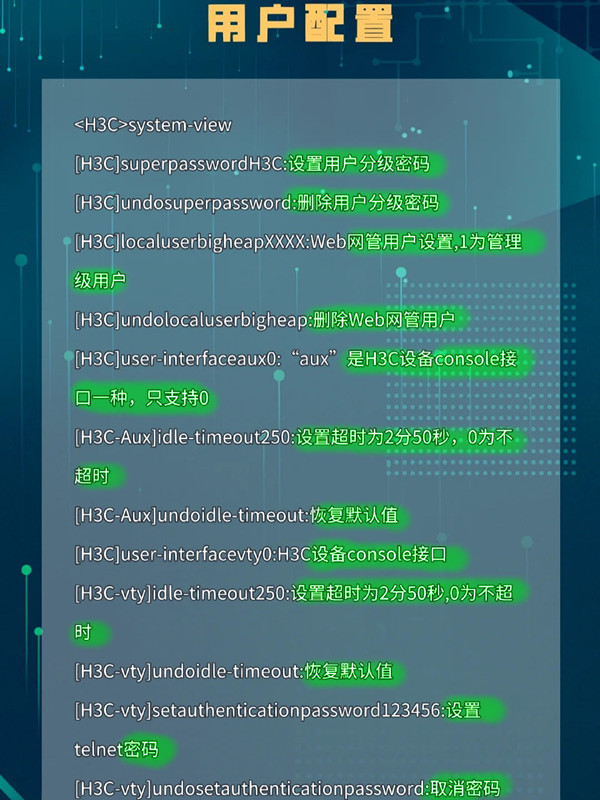

- 同时设置用户认证： local-user admin password simple YourPassword service-type ssh telnet http authorization-attribute user-role network-admin
配置ACL限制管理源（安全加固）
- 仅允许特定IP访问管理地址： acl basic 2000 rule 5 permit source 192.168.100.0 0.0.0.255 rule 10 deny any quit interface Vlan-interface10 packet-filter 2000 inbound
- 这样可大幅降低管理接口暴露风险。
常见问题与解决方案
| 问题 | 原因与解决 |
|---|---|
| 配置后无法ping通管理地址 | 检查VLAN接口是否up（display interface Vlan-interface10），确认物理端口已加入管理VLAN，且网关路由正确。 |
| SSH连接被拒绝 | 确认已生成RSA密钥、开启SSH服务，并且用户服务类型包含ssh。 |
| Web管理页面无法打开 | 检查HTTP/HTTPS服务是否开启，以及是否被ACL阻止。 |
西西云场景下的独家经验案例
背景： 某金融客户在西西云托管了多台物理服务器，其接入层交换机为H3C S5560，需要实现从云上VPC（10.0.0.0/8）直接远程管理交换机，同时保证安全隔离。
方案：
- 将交换机管理VLAN设为VLAN 100，IP地址为 168.200.2/24，网关指向西西云提供的物理网络网关。
- 在西西云控制台创建一条策略路由，将源IP为VPC管理网段的流量牵引至交换机管理地址所在端口。
- 交换机上配置ACL,仅允许云上指定管理IP段（如10.0.1.0/24）访问SSH。
- 结合西西云云监控,对交换机管理地址进行ICMP探测，一旦失联立即触发短信告警。
效果： 客户无需在机房内操作，所有配置变更、故障排查均可通过西西云跳板机完成，管理效率提升60%，且安全审计记录完整。
经验建议：
- 管理地址尽量使用独立网段，并与业务流量严格分离。
- 在云+本地混合网络中，务必在交换机上写回程路由，后端云主机才能访问交换机的管理地址。
- 定期更换管理密码,并开启SSH日志记录，便于追查。
特殊场景：管理地址与业务地址复用
如果交换机只有简单二层功能,且管理必须与业务共用VLAN，可将管理VLAN设为业务VLAN，但强烈不推荐，必须共用时，至少配置ACL限制管理服务的源IP，并关闭Telnet、HTTP等不安全协议，仅使用SSH。
相关问答
Q1：H3C交换机如何修改管理VLAN？
A：先进入现有管理VLAN接口，使用undo ip address删除IP，然后退出；创建新VLAN并进入其Vlan-interface，配置新IP和网关，再将管理端口加入新VLAN，注意：修改时需确保Console连接可用，否则会失去远程管理能力。
Q2：配置管理地址后，从外部网络无法访问，但局域网内可以，怎么办？
A：首先确认交换机是否配置了默认路由（ip route-static 0.0.0.0 0.0.0.0 网关IP），检查上游路由器是否有回程路由指向交换机管理网段，如果使用NAT，需确保端口映射正确。实践中常因缺少回程路由导致跨网段失败。
