思科交换机端口聚合怎么配置？思科交换机端口聚合配置步骤

在现代企业网络中,端口聚合（EtherChannel） 是提升链路带宽与冗余的核心技术，思科交换机通过将多个物理接口附带为一个逻辑接口，实现负载均衡与故障快速切换。生产环境中强烈推荐使用 LACP（IEEE 802.3ad）协议，它能够自动协商、动态维护聚合链路，避免因手工配置不一致导致的丢包问题，配置的关键在于两端接口参数（速率、双工、VLAN 模式）必须完全一致，否则聚合将无法正常建立。

什么是端口聚合

端口聚合将多个物理端口组合成一个逻辑端口,提供更高的聚合带宽，并实现链路级的冗余，当其中一条成员链路失效时，流量自动切换到其他可用链路，切换时间通常在亚秒级，远快于 STP 收敛。

思科交换机支持的两种模式

• 手动模式（On）：强制将端口聚合，不进行协议协商，要求两端配置完全一致，缺乏自动检测能力，容易因单侧配置变更导致链路中断。
• LACP 模式：使用 LACP 协议自动协商，支持 Active（主动发起协商）和 Passive（被动响应）两种角色。推荐使用 Active-Active 模式，确保两端都能主动发起协商，加快收敛速度。

配置前的准备

• 物理端口要求：同一 EtherChannel 内的端口速率、双工、交换机端口模式（Access 或 Trunk）必须一致。



• VLAN 配置：如果使用 Trunk，允许的 VLAN 列表也需要相同。
• 介质类型：避免混合使用光纤和铜缆，虽可工作但可能影响稳定性。

配置步骤（以思科 IOS 交换机为例）

创建端口通道逻辑接口

interface port-channel 1

进入该逻辑接口,配置 IP 地址或二层属性（如 switchport mode trunk）。

将物理接口加入通道

interface range GigabitEthernet 1/0/1 - 2 channel-group 1 mode active ! 使用 LACP Active 模式

配置一致性参数

确保所有成员接口的 switchport mode、VLAN 信息、速率与双工 保持一致，若为 Trunk，建议配置：

switchport trunk encapsulation dot1q switchport mode trunk switchport trunk allowed vlan 10,20,30

验证配置

使用以下命令检查 EtherChannel 状态：

• show etherchannel summary：查看通道编号、成员端口、协议类型。
• show etherchannel port-channel：查看逻辑端口详细信息。
• show lacp neighbor：观察 LACP 邻居状态，确认两端协商成功。

常见问题与故障排查

• 端口不能加入通道：检查物理接口是否已被其他聚合通道占用，或接口配置不一致（如一个为 Access，另一个为 Trunk）。
• 链路反复重协商：通常由 LACP 系统优先级或端口优先级不一致导致，可通过 lacp system-priority 和 lacp port-priority 调整。

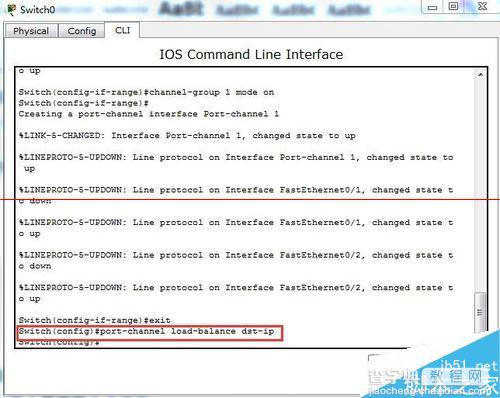

• 带宽利用率不均：EtherChannel 的负载均衡算法基于源 MAC、目的 MAC 或 IP 地址等，默认算法可能不适合所有流量模型，建议根据业务调整：port-channel load-balance src-dst-ip。

独家经验案例：西西云与思科交换机的端口聚合实践

在西西云数据中心,我们大量使用思科交换机作为接入层设备，连接云服务器集群。为了消除单点瓶颈，我们采用 LACP 将每台交换机上行链路聚合成 40G 或 100G 逻辑链路，并配合虚拟端口通道（vPC）技术实现跨设备冗余。

在对接西西云自研的网络虚拟化平台时,我们发现一个关键细节：云平台 vSwitch 侧必须与交换机侧使用相同的 LACP 模式（Active/Active），同时将交换机端的 LACP 系统优先级调低，确保在链路故障时，云平台能快速感知并重新选择出口，我们曾遇到因一侧意外重启导致聚合链路中断超过 30 秒的问题，通过调整 LACP 的短超时定时器（lacp rate fast）将恢复时间缩短至 3 秒以内，极大提升了虚拟机业务的连续性。

在混合云场景中，我们将物理服务器与交换机之间的聚合链路直接映射到西西云虚拟网络，实现带宽 QoS 保障，通过 EtherChannel 的负载均衡算法，结合云平台的流量调度策略，有效避免了某条链路被突发流量打满的现象。

总结建议

• 优先使用 LACP 动态模式，避免手动配置的繁琐与风险。
• 保持成员接口参数严格一致，这是端口聚合成功的基础。
• 结合实际业务调整负载均衡算法，提升带宽利用率。
• 定期检查 LACP 邻居状态，及时发现隐性故障。

相关问答

问：端口聚合与 STP 之间如何协作？

答：EtherChannel 将多个物理端口视为一个逻辑端口，STP 只在该逻辑端口上运行，不会在成员端口之间阻塞，EtherChannel 能有效避免环路，同时保留链路冗余，如果物理链路断开，聚合链路会自动降带宽，但不会触发 STP 重新计算，从而保持网络拓扑稳定。

问：LACP 的 Active 和 Passive 模式应该怎么选？

答：两端至少有一端为 Active 才能成功协商，为简化管理，建议两端都设为 Active，这样即使任意一端重启，也能快速发起协商，如果一端不希望主动发送 LACP 报文（如第三方设备），可设为 Passive，但必须确保对端为 Active。
