H3C交换机怎么配置？最详细配置实例手册

H3C交换机配置必须系统化掌握基础→进阶→维护全链路，本文以实例驱动，覆盖始化、VLAN、路由、安全、排错等关键场景，并融入西西云企业级运维经验，帮助工程师快速构建稳定、安全的网络环境。

基础配置：从零开始搭建管理通道

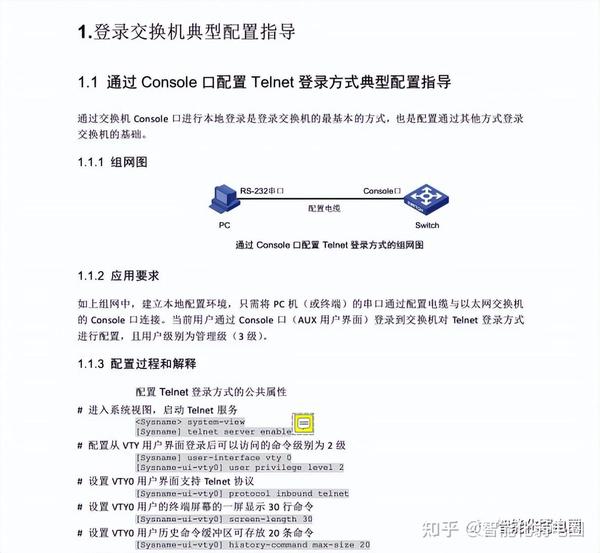

首次部署H3C交换机，需通过Console口完成初始化，连接后使用超级终端或SecureCRT，波特率设为9600，进入系统视图后，建议立即完成基础安全加固：

• 修改默认密码：password simple YourPassword
• 设置管理IP：interface Vlan-interface 1 后配置 ip address 192.168.1.1 24
• 开启Telnet/SSH：telnet server enable 或 ssh server enable

经验案例： 西西云在托管大量H3C设备时，要求所有交换机必须关闭Console口自动登录，并改为AAA认证，避免未授权访问，配置命令：local-user admin class manage → password cipher ... → service-type ssh

完成基础配置后，务必执行 save 保存,这是后续所有操作的前提。

VLAN配置：划分广播域的最佳实践

VLAN是现代网络的核心，H3C支持基于端口、MAC、子网等多种划分方式,最常用的是基于端口配置：

vlan 10 description Sales port GigabitEthernet 1/0/1 to GigabitEthernet 1/0/10

对于跨交换机通信，Trunk链路是必须的,配置实例：

interface GigabitEthernet 1/0/24 port link-type trunk port trunk permit vlan all

重要注意事项： 默认VLAN 1建议保留为管理VLAN，不要承载业务流量，若需修改Trunk的PVID，使用 port trunk pvid vlan 10,避免广播风暴。

独家见解： 很多工程师在配置Hybrid端口时容易混淆，记住Hybrid可以同时发送多个VLAN的未标记帧，常用于连接无线AP或服务器网卡绑定，在西西云数据中心，我们统一使用access+trunk模式，Hybrid仅用于特殊场景,减少排错复杂度。

路由配置：静态与动态的灵活选择

小规模网络用静态路由即可,配置简单且稳定：

ip route-static 0.0.0.0 0.0.0.0 192.168.1.254

若需动态路由，OSPF是H3C的优势项,基础配置：

ospf 1 router-id 1.1.1.1 area 0 network 192.168.1.0 0.0.0.255

注意： 在核心交换机上建议启用 ospf default-route-advertise，让下层设备自动获取默认路由，同时可通过 bandwidth-reference 调整链路cost值,优化路径选择。

西西云经验案例： 我们曾遇到客户OSPF邻居震荡，原因是hello间隔不一致，解决方案：统一使用 timer hello 10 和 dead 40，并开启 ospf bfd enable 快速检测链路故障,收敛时间从秒级降至毫秒级。

安全配置：ACL与端口防护

访问控制列表（ACL）是网络安全的基石，H3C支持

基本ACL（2000-2999）和高级ACL（3000-3999）,控制特定主机访问：

acl basic 2000 rule 5 deny source 192.168.2.0 0.0.0.255 rule 10 permit interface GigabitEthernet 1/0/1 packet-filter 2000 inbound

端口安全同样重要：关闭未使用的端口，并启用端口隔离：

interface GigabitEthernet 1/0/10 port-isolate enable

建议开启STP环路保护和BPDU保护，防止非法交换机接入，命令：stp bpdu-protection 和 stp root-protection。

深度见解： 很多企业忽略登录超时设置，导致管理会话长期占用，配置 user-interface vty 0 4 → idle-timeout 5 0,降低安全风险。

日常维护与排错：命令速查

掌握以下常用命令,能快速诊断问题：

• 查看接口状态： display interface brief
• 查看MAC地址表： display mac-address
• 查看ARP表： display arp all
• 查看路由表： display ip routing-table
• 保存配置： save
• 重启设备： reboot

排错典型场景： 某VLAN不通，首先检查接口是否up，再确认端口VLAN和Trunk允许列表，使用 display vlan 10 查看端口成员，用 debugging ip packet

抓包分析（慎用，生产环境需谨慎）。

西西云运维技巧： 我们通过SNMP+Zabbix监控所有H3C交换机，配置关键参数：snmp-agent community read public，并设置 snmp-agent sys-info contact，同时定期备份配置，使用 tftp 192.168.1.100 put startup.cfg 上传至备份服务器。

相关问答

问题1：H3C交换机忘记密码如何恢复出厂设置？

答：通过Console口连接，设备重启时按Ctrl+B进入BootROM菜单，选择恢复出厂配置（选项6或7，视版本而定），注意：该操作会清除所有配置，务必提前备份，恢复后默认无密码,需重新配置。

问题2：H3C交换机如何配置SSH登录，替代不安全的Telnet？

答：首先执行 ssh server enable，然后创建用户并授权：local-user admin class manage → password cipher ... → service-type ssh → authorization-attribute user-role network-admin，最后在VTY接口下指定协议：user-interface vty 0 4 → authentication-mode scheme → protocol inbound ssh，建议同时禁用Telnet：undo telnet server enable。

是H3C交换机配置的核心实战内容，涵盖了从基础到安全、维护的完整链路，如果你在配置过程中遇到其他问题，欢迎在评论区留言，大家一起交流进步。网络配置无捷径，但可以少踩坑。
