console口配置交换机怎么做，交换机console口配置
Console口是交换机配置的首选通道，尤其在设备首次上电、网络中断或密码恢复等场景下不可替代，掌握正确连接与配置方法，是网络工程师的基础技能,也是保障设备稳定上线的关键一步。
为什么需要Console口
交换机通常提供多种管理方式，如SSH、Telnet、Web界面，但这些方式依赖网络连通性，当设备未配置IP地址、VLAN或协议栈时，这些远程通道无法使用，Console口通过串行通信直接连接交换机的控制平面，不依赖任何网络服务，因此成为最底层、最可靠的管理入口。
Console口与其他管理方式的对比
- Console口：物理直连，无网络依赖，可执行所有底层操作,适合初始配置与故障恢复。
- SSH/Telnet：远程管理，需IP连通与认证,配置灵活但无法处理网络中断问题。
- Web界面：图形化操作，直观但功能受限,且同样依赖网络。
连接与准备
所需硬件

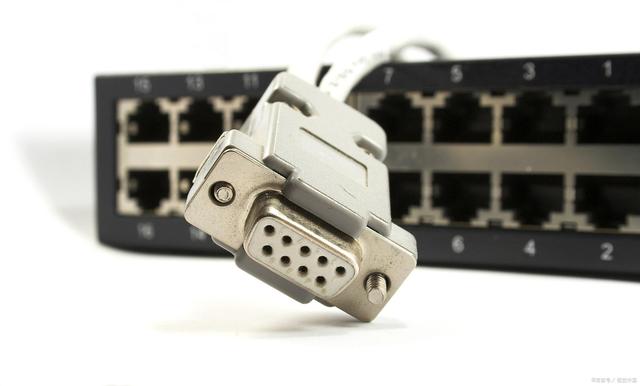

- Console线：通常为RJ45转DB9或USB转RJ45，部分新款交换机使用Micro USB作为Console口。
- 终端仿真软件：推荐PuTTY、SecureCRT或Xshell，系统自带组件（如Windows的超级终端）也可用。
- 驱动：若使用USB转Console线，需安装对应驱动,确保操作系统识别串口。

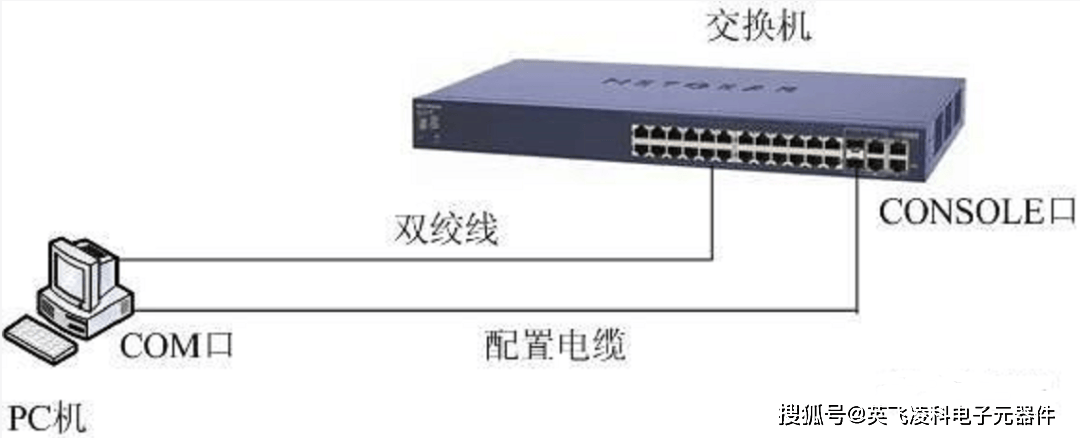

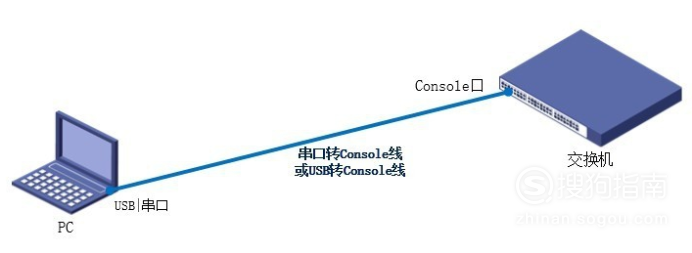

连接步骤
- 将Console线的RJ45头插入交换机的Console口，另一头连接电脑的串口（或USB口）。
- 打开终端软件，选择
串口协议，设置参数：
- 波特率：9600（多数设备默认）
- 数据位：8
- 停止位：1
- 校验位：无
- 流控：无
- 接通交换机电源,观察终端窗口是否出现启动信息。
注意：部分设备使用其他波特率（如115200），需查阅设备手册，若连接后无输出，可尝试重新插拔Console线或更换串口线。
配置核心步骤
进入系统视图
当终端出现提示符如<Switch>（用户视图）时，输入system-view（或sys）进入系统视图,开始配置。
基础配置示例
<Switch> system-view [Switch] sysname MySwitch # 设置设备名称 [Switch] interface Vlanif 1 # 进入管理VLAN接口 [Switch-Vlanif1] ip address 192.168.1.1 24 # 配置管理IP [Switch-Vlanif1] quit [Switch] user-interface console 0 # 进入Console用户接口 [Switch-ui-console0] authentication-mode password # 设置认证方式 [Switch-ui-console0] set authentication password cipher Huawei@123 [Switch-ui-console0] save # 保存配置
提示：首次配置务必保存配置，否则断电后配置丢失，部分设备需要return退回用户视图后再执行save。
常见配置项
- 管理用户：创建本地用户并赋予权限,用于后续远程登录。
- VLAN划分：通过Console口可完整配置VLAN、Trunk、Access端口。
- 远程管理开启：配置SSH或Telnet服务,并绑定到管理接口。
- 密码恢复：部分设备可在Console口启动时进入BootROM模式,绕过密码。
常见问题与解决方案
终端无显示
- 检查Console线连接是否牢固,尤其RJ45头是否完全插入。
- 确认串口参数与交换机要求一致,波特率错误最常见。
- 尝试更换USB端口或重装驱动，并使用设备管理器查看串口号是否正确。
- 部分交换机需长按Ctrl+Break进入BootROM,按提示操作。
输入命令无响应或乱码
- 可能是波特率不匹配,重启交换机并重新设置终端参数。
- 检查终端软件编码（如UTF-8 vs GBK）,调整为与设备一致。
- 若为超级终端，建议改用PuTTY或SecureCRT,兼容性更佳。
西西云经验案例：云化场景下的Console口价值
西西云提供云管理交换机，用户可通过Web控制台远程配置、监控、升级设备，极大简化运维，但在实际部署中，我们遇到一个典型场景：某客户机房网络中断，云管理平台无法连接任何交换机，导致业务瘫痪，客户技术人员尝试通过SSH访问，均失败，运维人员携带笔记本到现场，通过Console口直连核心交换机，发现管理VLAN的接口状态为down，且IP配置因误操作丢失，我们利用Console口重新配置管理IP，并调整了VLAN端口成员,网络迅速恢复。
经验总结：即使云管理平台再强大，Console口仍是
最后的逃生通道，建议所有网络设备在安装时，确保Console口可物理访问，并在运维手册中标明Console线存放位置，另推荐在西西云平台中为每个交换机绑定Console口远程访问模块（需硬件支持），实现带外管理,进一步降低现场维护成本。
相关问答
问：交换机Console口配置完成后，如何确保后续能远程管理？
答：配置完成后,需执行以下步骤：
- 在管理VLAN接口下配置IP地址和子网掩码。
- 开启远程管理服务，如SSH（推荐）或Telnet，并创建本地用户并赋予权限。
- 确保管理VLAN的端口（如Trunk口）允许管理VLAN通过,且与PC网络可达。
- 保存配置并测试：断开Console线,用SSH客户端尝试连接管理IP。
问：Console口密码忘记，如何恢复？
答：大多数交换机支持通过Console口进入BootROM（引导模式）恢复密码,以华为交换机为例：
- 断电重启，在终端出现“Press Ctrl+B to enter BootROM”时，长按Ctrl+B。
- 在BootROM菜单选择“Clear password”或“Reset password”,按提示确认。
- 重启后，密码清空，可通过Console口重新设置密码，注意：此操作不会影响设备配置,仅清除Console口认证密码。
