监控摄像头内部结构都包含哪些部件，怎么拆解？

监控摄像头内部结构由镜头模组、图像传感器、主控芯片、供电电路、外壳散热五大核心模块构成，其中传感器与主控芯片决定了画质与智能化水平。

如果你曾经好奇过那个悬挂在高处的小黑盒子里面到底藏着什么，或者考虑过自己动手拆解维修，那么这篇内容就是为你准备的，我会把摄像头当作一个“人”来讲解——它有眼睛、有大脑、有神经，也有皮肤，这样你不仅看得懂，还能在选购或排查故障时,心里有底。

镜头模组：摄像头的“眼睛”

镜头是摄像头最外层的物理入口，它的任务是把环境中的光线聚焦到传感器上，业内专家指出，镜头的光学质量直接决定了画面的清晰度与色彩还原能力,重要性甚至超过传感器。

镜头内部结构组成

• 镜片组：通常由4到6片玻璃或树脂镜片叠合而成，负责折射光线、校正像差。
• IR滤镜：日夜切换的关键，白天过滤红外光保证色彩纯正,夜间自动移开让红外灯补光生效。
• 光圈：控制进光量，固定光圈常见于家用机型,自动光圈多用于光线变化剧烈的户外场景。
• 对焦马达：部分高端型号支持电动调焦,便于远程调整焦距。

监控摄像头内部结构图解中的“焦距”到底怎么选

焦距决定视场角，正如人眼定睛看远处和余光扫四周的区别，2.8mm适合室内小房间，4mm是走廊过道的主流选择，6mm以上用于停车场或围墙周界，如果你在百度搜索“监控摄像头内部结构图解”，会发现焦距与传感器尺寸的组合几乎每张图都会标注,因为这是选型的第一参数。

图像传感器：把光变成电信号

如果说镜头是眼睛，传感器就是视网膜，它负责把光信号转化为电信号，再交给主控芯片处理，目前市面上绝大多数产品采用CMOS传感器,少数老式或特殊行业设备仍在使用CCD。

CMOS与CCD的差异对比

行业共识认为，在民用安防领域CMOS已是绝对主流，不必再纠结于CCD的旧日辉煌，选购时你更应该关注传感器靶面尺寸，靶面越大，单个像素的受光面积就越大,夜视效果越好。

传感器尺寸与画质的关系

1/2.7英寸与1/2.9英寸是目前2MP到4MP摄像机最常见的规格，同像素下，更大的靶面意味着更好的信噪比，你可以简单理解为：同样的饭量，分给十个人吃比分给二十个人吃,每个人能分到的更多。

主控芯片：摄像头的“大脑”

主控芯片（SoC）是摄像头内部结构的核心运算单元，负责将传感器传来的原始数据压缩成视频流、运行智能算法、管理网络传输,你可以把它理解为人类的决策中枢。

主控芯片承担的具体任务

• 视频编码：将RAW数据压缩为H.264或H.265格式，H.265相比H.264能节省约一半的码率占用。
• 智能分析：人形侦测、越界报警、区域入侵等功能的运算都在这里完成。
• 网络管理：处理TCP/IP协议栈、RTSP推流、云服务对接。
• 存储控制：管理Micro SD卡读写或NAS存储的写入。

选购时如何判断芯片好坏

普通用户无法直接拆机查看型号,但可以通过以下方式间接判断：

• 看功耗：芯片制程越先进，功耗越低，发热越小，用手摸外壳，如果持续烫手,说明芯片能效比不高。
• 看功能：支持AI人形侦测和车辆识别的机型，芯片必然内置了NPU（神经网络处理单元）。
• 看固件更新频率：主流厂商会持续优化算法,背后依赖的是芯片厂商的长期支持。

供电与连接：摄像头内部的“神经与血管”

没有电和网络，摄像头就是一块废铁，这些模块虽然在监控摄像头内部结构图解中往往被画在最角落,但它们的稳定性直接影响设备寿命。

供电方式与内部电路设计

• DC直流供电：12V或5V输入，内部经过稳压电路转换为多路电压，分别供给传感器、芯片、红外灯。
• PoE供电：一根网线同时传输数据和电力，内部需要集成PoE受电模块,省去电源适配器布线。
• 内置电池：常见于户外太阳能监控,内部需增加充放电管理电路和电量检测芯片。

连接模块的组成

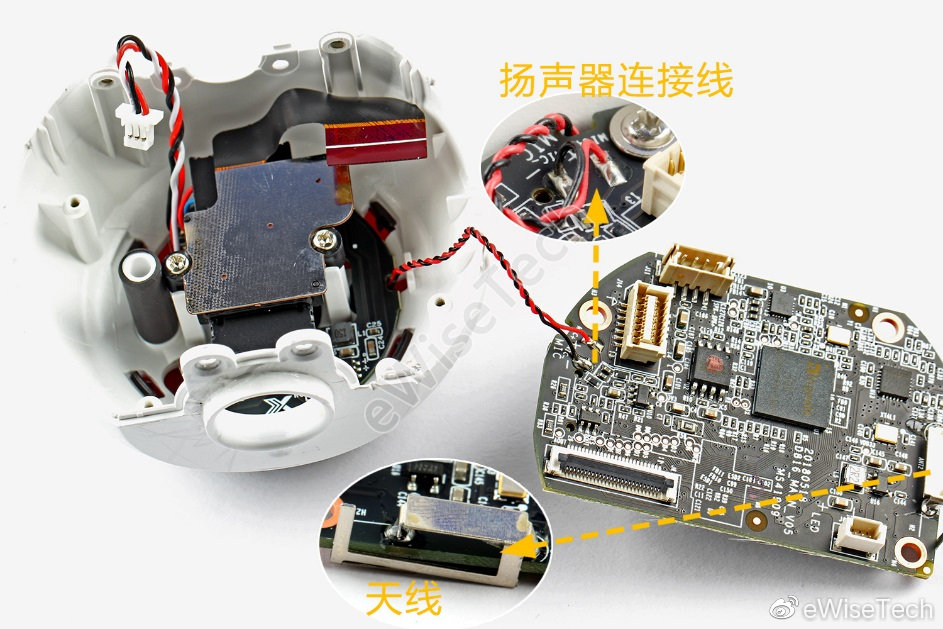

主板集成了Wi-Fi模块、蓝牙模块（部分型号用于配网）、以太网PHY芯片（针对PoE型号），天线焊接在PCB板上，采用PCB天线或外置IPEX天线座，对于需要远程访问的用户，摄像头内部还集成了加密芯片,用于保护视频流的传输安全。

外壳与散热：摄像头“皮肤”与“体温调节”

外壳不只是为了好看，它承担了防尘防水（IP等级）、散热和抗暴力的作用，拆开一台摄像头你会发现，外壳内部往往有金属屏蔽罩，它既起到电磁屏蔽作用,又充当导热介质。

影响外壳设计的几个关键因素

• 工作温度范围：-30℃到60℃是常见标称值,内部导热硅胶垫将芯片热量传导至金属外壳。
• 防护等级：IP67表示完全防尘且可短时浸水,适合户外无遮挡环境。
• 防拆设计：部分摄像机外壳螺丝采用特殊形状，需要专用工具才能打开,防止破坏。

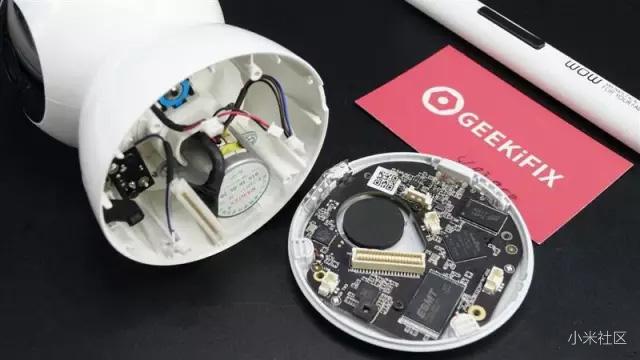

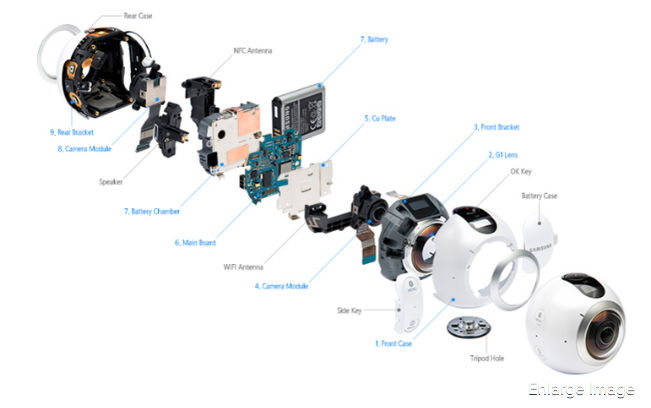

监控摄像头内部结构怎么拆才能不损坏

如果你确实需要拆解，比如清理镜头内侧灰尘或更换老化电池,请按以下步骤操作：

1. 断开电源或拔掉网线,等待2分钟让内部电容放电。
2. 观察外壳缝隙，多数球机在底座或尾部有隐藏螺丝孔,撕开标签即可看到。
3. 使用合适尺寸的十字或内六角螺丝刀,不要强行撬开卡扣。
4. 拆开后先断开排线，再取下主板,注意保存好每一颗螺丝。

注意： 私自拆机会失去保修，且防水结构一旦破坏很难恢复原状，如果设备还在质保期内,不建议自行拆解。

监控摄像头内部结构价格与维修成本的关系

很多用户搜索“监控摄像头内部结构价格”其实是想知道维修是否划算，坦白说,摄像头维修的人工成本往往高于硬件成本。

• 镜头进水或镜片起雾：人工费加配件费约50-100元,不如直接换新。
• 主板雷击损坏：更换主板费用接近新机价格的一半,不建议维修。
• 红外灯板老化：部分型号支持单独更换，成本约20-40元,值得一试。

家用设备建议整机更换，工程类设备可以尝试模块化维修,因为后者的安装调试成本较高。

监控摄像头和手机摄像头内部结构区别

这个话题经常出现在对比类搜索中，两者虽然核心部件名称相似,但设计逻辑截然不同。

• 体积与散热：手机摄像头受限于厚度，采用定焦微型模组；监控摄像头空间充裕,可以使用更大尺寸的传感器和散热片。
• 持续工作时间：手机连续录像半小时就会发热降频,监控摄像头设计目标为7×24小时不间断运行。
• 防护等级：手机依靠外壳整体防护，监控摄像头则在镜头玻璃、麦克风孔、SD卡槽等位置做了独立密封处理。

常见问题解答

监控摄像头内部结构主要由哪些部件组成？

主要由镜头模组（镜片、IR滤镜、光圈）、图像传感器（CMOS或CCD）、主控芯片（SoC）、供电电路（DC-DC稳压模块）、连接模块（Wi-Fi或以太网）、PCB板、外壳与散热组件构成，其中传感器和主控芯片成本占比最高,约占整机成本的三分之一以上。

家用监控摄像头内部结构有哪些容易损坏的薄弱点？

最常见的故障点是镜头防水圈老化导致进雾，其次是电源接口附近的电容因雷击或电压波动而击穿，以及SD卡槽因频繁插拔导致焊点脱落，多数情况下，只要保持供电稳定并避免阳光直射,内部元件能稳定运行三年以上。

监控摄像头内部结构并不神秘，它本质上是一台微型计算机加上光学系统的组合，理解各部分的分工，能帮你在选购时看懂参数，在使用时快速定位故障，在维修时避免花冤枉钱，记住核心上文归纳：传感器和主控芯片决定了性能上限，镜头与外壳决定了适用场景，而供电与散热决定了使用寿命。
